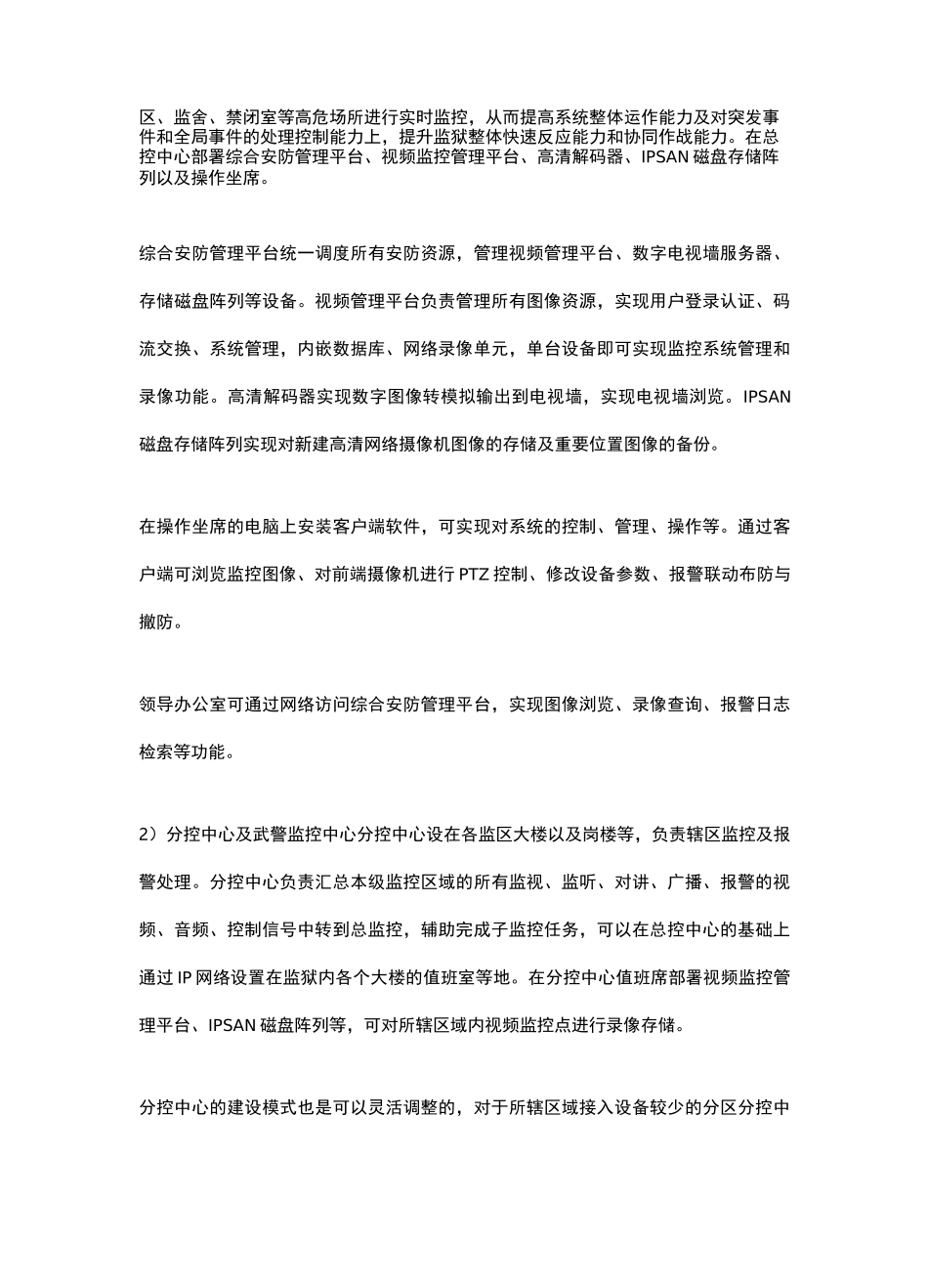

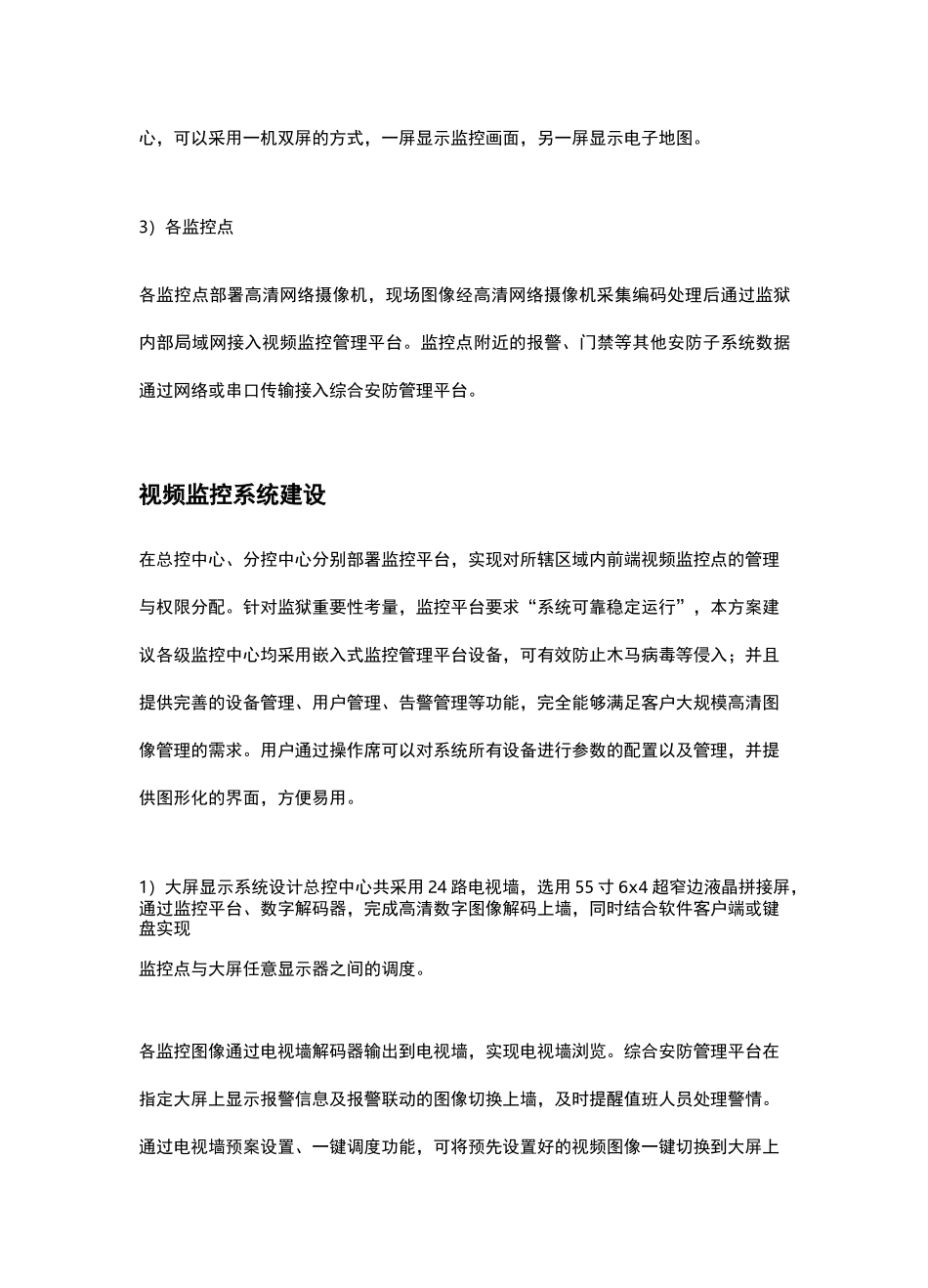

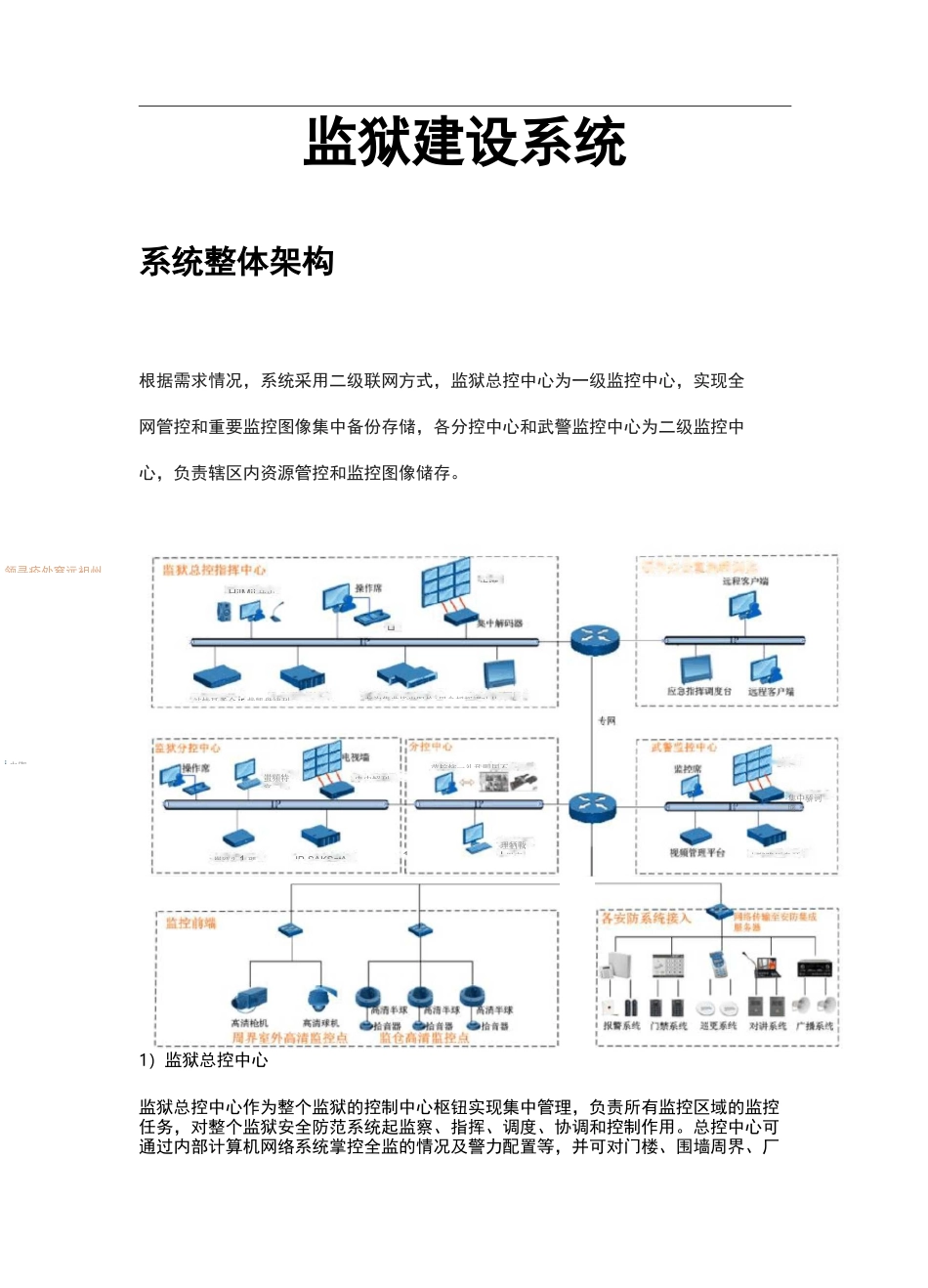

监狱建设系统系统整体架构根据需求情况,系统采用二级联网方式,监狱总控中心为一级监控中心,实现全网管控和重要监控图像集中备份存储,各分控中心和武警监控中心为二级监控中心,负责辖区内资源管控和监控图像储存。1)监狱总控中心监狱总控中心作为整个监狱的控制中心枢钮实现集中管理,负责所有监控区域的监控任务,对整个监狱安全防范系统起监察、指挥、调度、协调和控制作用。总控中心可通过内部计算机网络系统掌控全监的情况及警力配置等,并可对门楼、围墙周界、厂领寻疥处窒远袒州.卜也挪HilMii 抽屮Hij 电锲电中解刊集中骄诃曙1崔瓯?1 理理牺戦I 里字左询集曲皆出胆拎*用倉捋挥調吐卄蚩頻特宜站恃耳予合 ir 裁凱盘律刊苗柠恼一礼乱即国不IP-SAKSgt^山喈陷压盘耳区、监舍、禁闭室等高危场所进行实时监控,从而提高系统整体运作能力及对突发事件和全局事件的处理控制能力上,提升监狱整体快速反应能力和协同作战能力。在总控中心部署综合安防管理平台、视频监控管理平台、高清解码器、IPSAN 磁盘存储阵列以及操作坐席。综合安防管理平台统一调度所有安防资源,管理视频管理平台、数字电视墙服务器、存储磁盘阵列等设备。视频管理平台负责管理所有图像资源,实现用户登录认证、码流交换、系统管理,内嵌数据库、网络录像单元,单台设备即可实现监控系统管理和录像功能。高清解码器实现数字图像转模拟输出到电视墙,实现电视墙浏览。IPSAN磁盘存储阵列实现对新建高清网络摄像机图像的存储及重要位置图像的备份。在操作坐席的电脑上安装客户端软件,可实现对系统的控制、管理、操作等。通过客户端可浏览监控图像、对前端摄像机进行 PTZ 控制、修改设备参数、报警联动布防与撤防。领导办公室可通过网络访问综合安防管理平台,实现图像浏览、录像查询、报警日志检索等功能。2)分控中心及武警监控中心分控中心设在各监区大楼以及岗楼等,负责辖区监控及报警处理。分控中心负责汇总本级监控区域的所有监视、监听、对讲、广播、报警的视频、音频、控制信号中转到总监控,辅助完成子监控任务,可以在总控中心的基础上通过 IP 网络设置在监狱内各个大楼的值班室等地。在分控中心值班席部署视频监控管理平台、IPSAN 磁盘阵列等,可对所辖区域内视频监控点进行录像存储。分控中心的建设模式也是可以灵活调整的,对于所辖区域接入设备较少的分区分控中心,可以采用一机双屏的方式,一屏显示监控画面,另一屏显示电子地图。3)各监控点各监...
