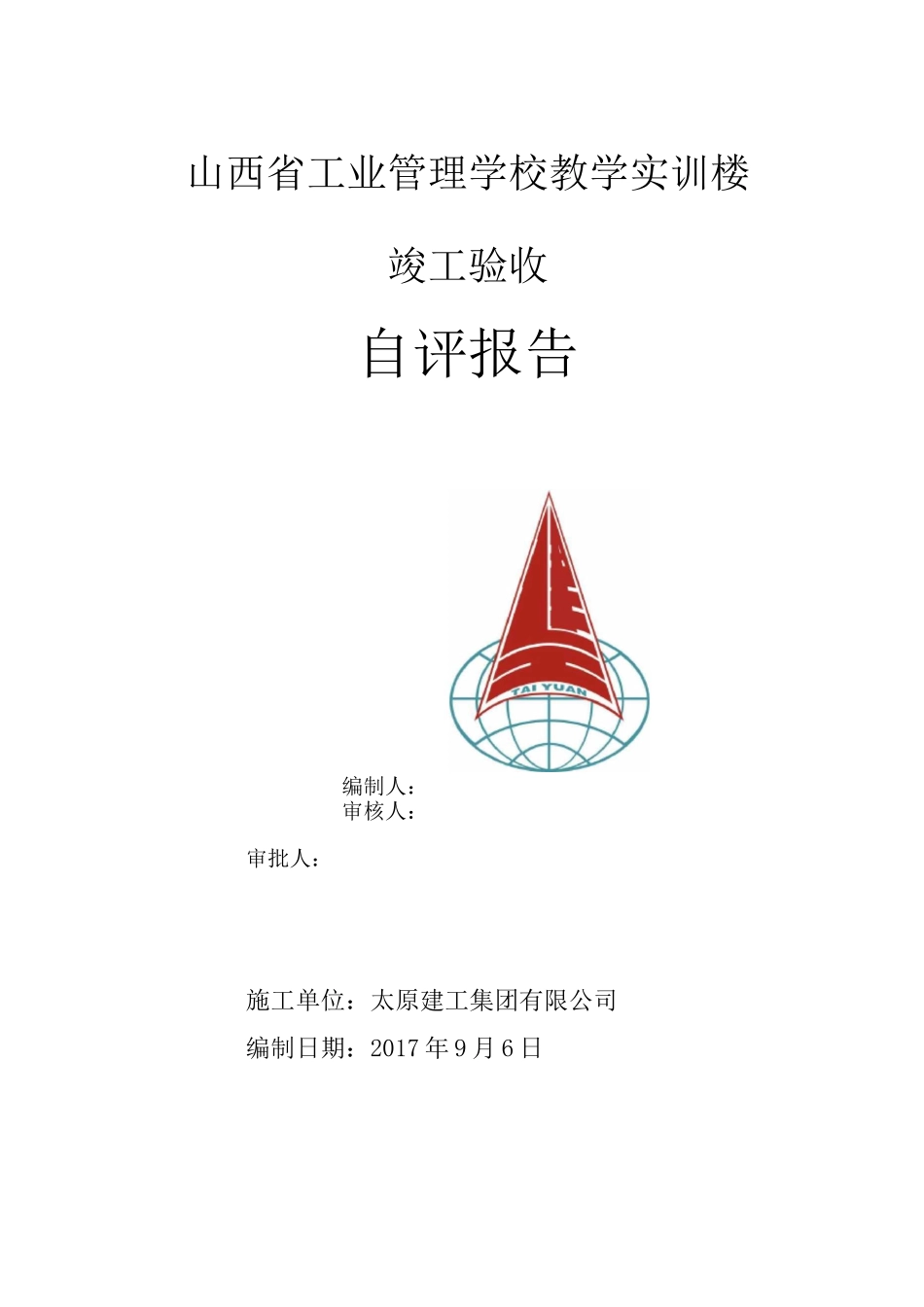

山西省工业管理学校教学实训楼竣工验收自评报告编制人：审核人：审批人：施工单位：太原建工集团有限公司编制日期：2017 年 9 月 6 日山西省工业管理学校竣工验收自评报告一、工程概况：（一）、建筑概况本工程为山西省工业管理学校教学实训楼工程，该工程位于太原市新寇庄南街 6 号，山西省管理学校内西南角，总建筑面积为 5412.3 总高度 19.5m,其中地下面积 2051，地上面积 3361.3，基底面积为 684.9，本工程地上五层，地下一层，其中一、二、四、五为实训操作教室和“学、练一体化”教室，三层为标准教室，地下一层为大型机械实验室和设备用房，层高：一层 3.9m，二~四层 3.8m，五层 3.75m，地下室主体下部层高为 6.15m，主体之外地下层高为 5.35m。室内外高差 0.45m，设计使用年限 50 年，建筑抗震设防烈度 8 度。本工程地上耐火等级为二级，地下为一级。土 0.000 标高相当于绝对标高 794.700m。（二）、结构概况本工程地基为天然地基，结构形式为框架结构，基础采用钢筋混凝土筏片基础。钢筋采用 HPB300、HRB400E。墙体：土 0.000 以下采用 M10 水泥砂浆砌筑，采用 MU15 蒸压粉煤灰砖，土 0.000 以上采用 A5B07 加气混凝土砌块，用 M5 混合砂浆砌筑，土 0.000 以上卫生间砌体，用 M5 水泥砂浆砌筑。混凝土强度等级：垫层 C15；基础 C30P6；地下室外墙、顶板 C35P6；土0.000 以下梁、板、柱 C35；主体 1-2 层柱 C35，主体 1-2 层梁、板、梯 C30 及3-5 层柱、梁、板、梯 C30,；圈梁、过梁、构造柱 C25。钢筋混凝土保护层厚度：板 15mm 梁 20mm（三）、工程做法外墙：为涂料；一层窗口以下为贴蘑菇石。内墙：卫生间及前室为面砖墙面，管井、水泵房为水泥砂浆墙面，上刷白色内墙涂料；其余墙面均为乳胶漆面层。楼地面：地下室为耐磨地面；一层到五层教室为耐磨地面；走廊、办公室及卫生间为瓷砖地面；电井房为细石混凝土楼面。顶棚：卫生间及前室为 PVC 吊顶，水泵房为涂料，其余均为乳胶漆面层。屋面：为不上人屋面，防水采用改性沥青卷材防水屋面。门窗：门：普通钢制门、钢制防火门、窗为塑钢窗。（四、建筑节能设计窗墙面积比：南向：0.08 北向：0 东向：0.35 西向：0.34 围护结构做法及传热系数：部位主要构造传热系数不上人屋面屋面板100 厚钢筋混凝土0.42保温材料60 厚挤塑聚苯板外墙墙体300 厚加气混凝土砌块0.38保温材料外贴 50 厚挤塑聚苯板外窗空气间隔层为...
