不间断电源UPS(后备电源)技术指标与施工安装规范

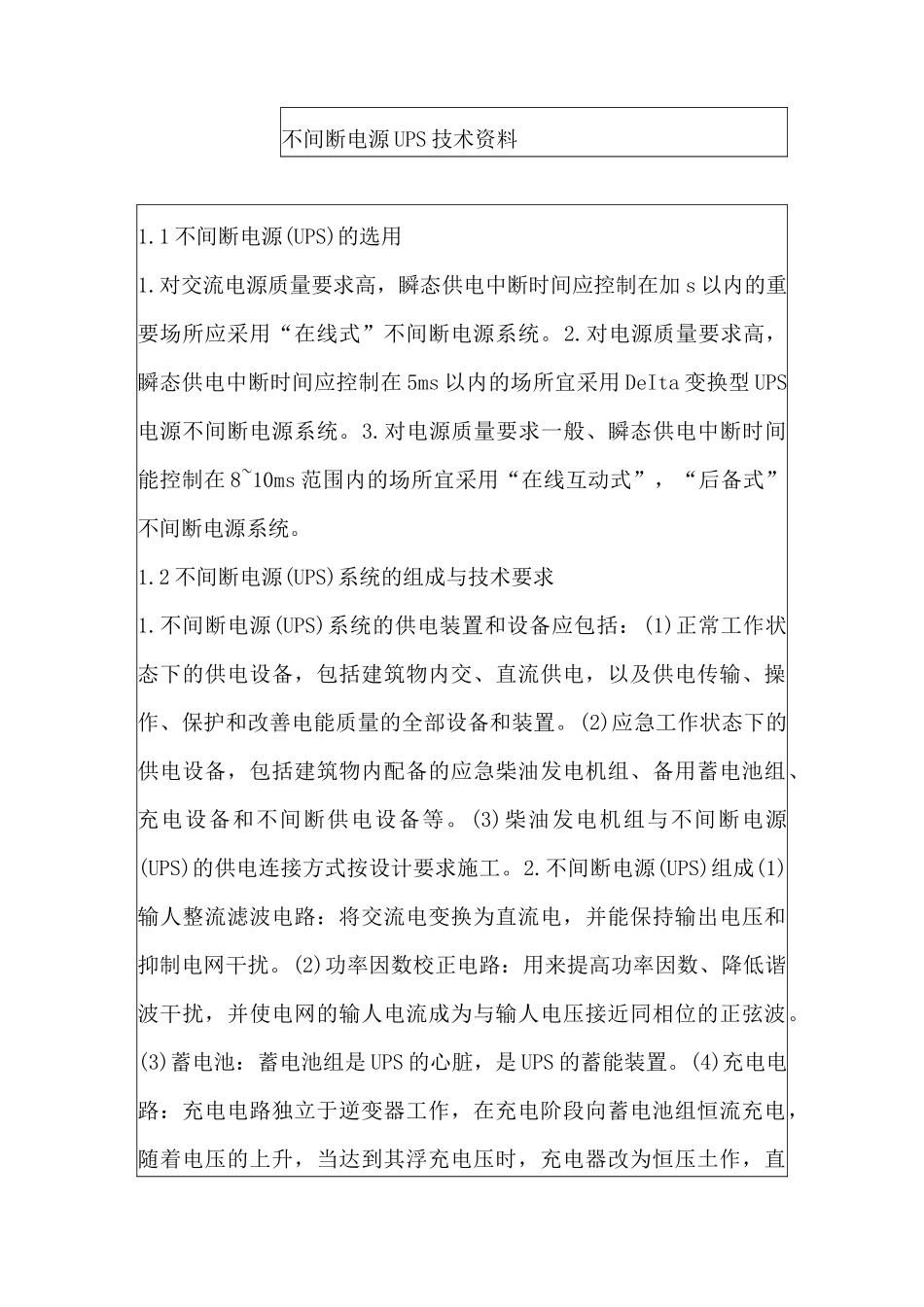

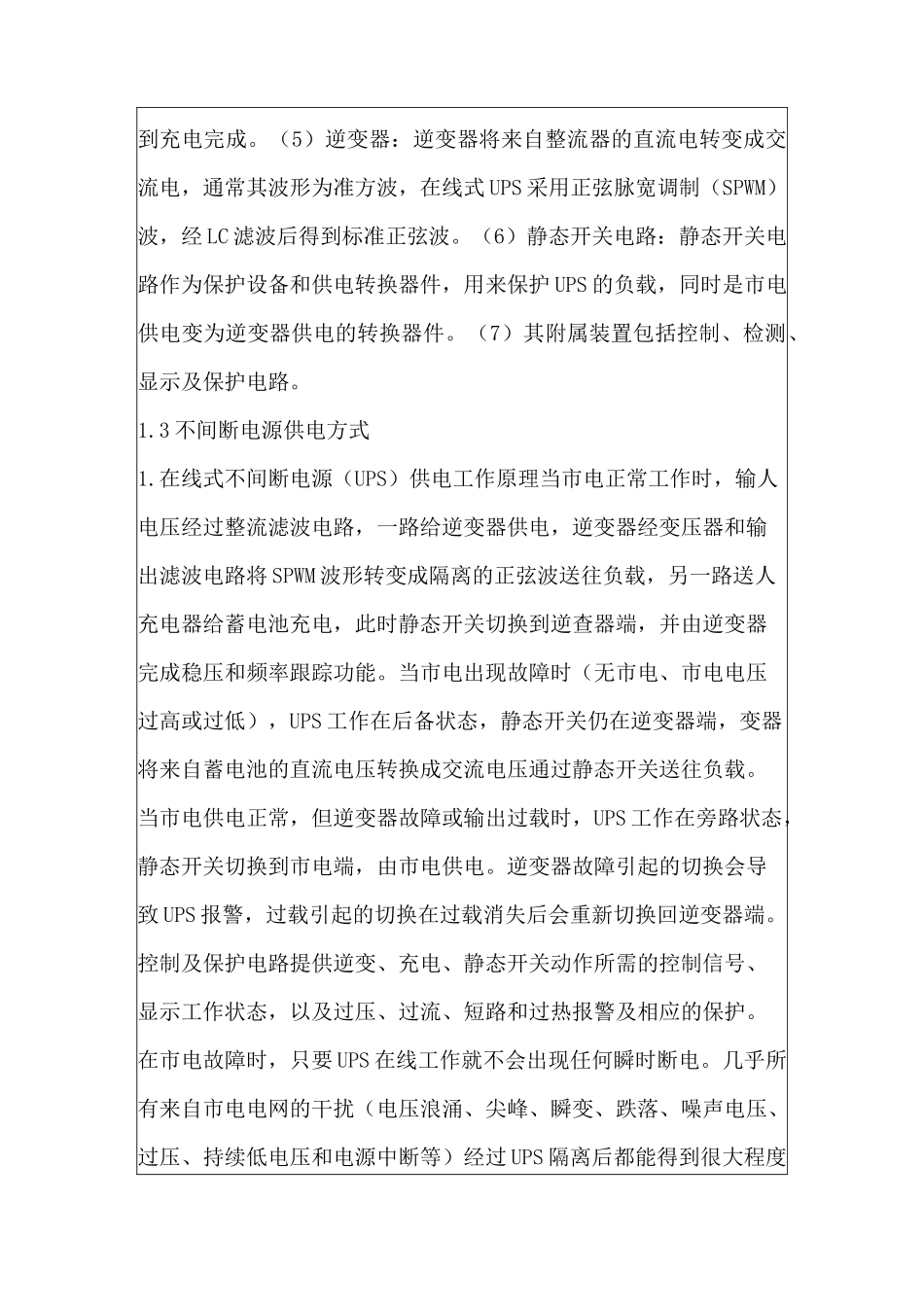

不间断电源 UPS 技术资料1.1 不间断电源(UPS)的选用1.对交流电源质量要求高，瞬态供电中断时间应控制在加 s 以内的重要场所应采用“在线式”不间断电源系统。2.对电源质量要求高，瞬态供电中断时间应控制在 5ms 以内的场所宜采用 DeIta 变换型 UPS电源不间断电源系统。3.对电源质量要求一般、瞬态供电中断时间能控制在 8~10ms 范围内的场所宜采用“在线互动式”，“后备式”不间断电源系统。1.2 不间断电源(UPS)系统的组成与技术要求1.不间断电源(UPS)系统的供电装置和设备应包括：(1)正常工作状态下的供电设备，包括建筑物内交、直流供电，以及供电传输、操作、保护和改善电能质量的全部设备和装置。(2)应急工作状态下的供电设备，包括建筑物内配备的应急柴油发电机组、备用蓄电池组、充电设备和不间断供电设备等。(3)柴油发电机组与不间断电源(UPS)的供电连接方式按设计要求施工。2.不间断电源(UPS)组成(1)输人整流滤波电路：将交流电变换为直流电，并能保持输出电压和抑制电网干扰。(2)功率因数校正电路：用来提高功率因数、降低谐波干扰，并使电网的输人电流成为与输人电压接近同相位的正弦波。(3)蓄电池：蓄电池组是 UPS 的心脏，是 UPS 的蓄能装置。(4)充电电路：充电电路独立于逆变器工作，在充电阶段向蓄电池组恒流充电，随着电压的上升，当达到其浮充电压时，充电器改为恒压土作，直到充电完成。（5）逆变器：逆变器将来自整流器的直流电转变成交流电，通常其波形为准方波，在线式 UPS 采用正弦脉宽调制（SPWM）波，经 LC 滤波后得到标准正弦波。（6）静态开关电路：静态开关电路作为保护设备和供电转换器件，用来保护 UPS 的负载，同时是市电供电变为逆变器供电的转换器件。（7）其附属装置包括控制、检测、显示及保护电路。1.3 不间断电源供电方式1.在线式不间断电源（UPS）供电工作原理当市电正常工作时，输人电压经过整流滤波电路，一路给逆变器供电，逆变器经变压器和输出滤波电路将 SPWM 波形转变成隔离的正弦波送往负载，另一路送人充电器给蓄电池充电，此时静态开关切换到逆查器端，并由逆变器完成稳压和频率跟踪功能。当市电出现故障时（无市电、市电电压过高或过低），UPS 工作在后备状态，静态开关仍在逆变器端，变器将来自蓄电池的直流电压转换成交流电压通过静态开关送往负载。当市电供电正常，但逆变器故障或输出过载时，UPS 工作在旁路状态，静态开关切换到市电端，由市电供电。逆变器故障引...
