柱式瓷绝缘子技术规范

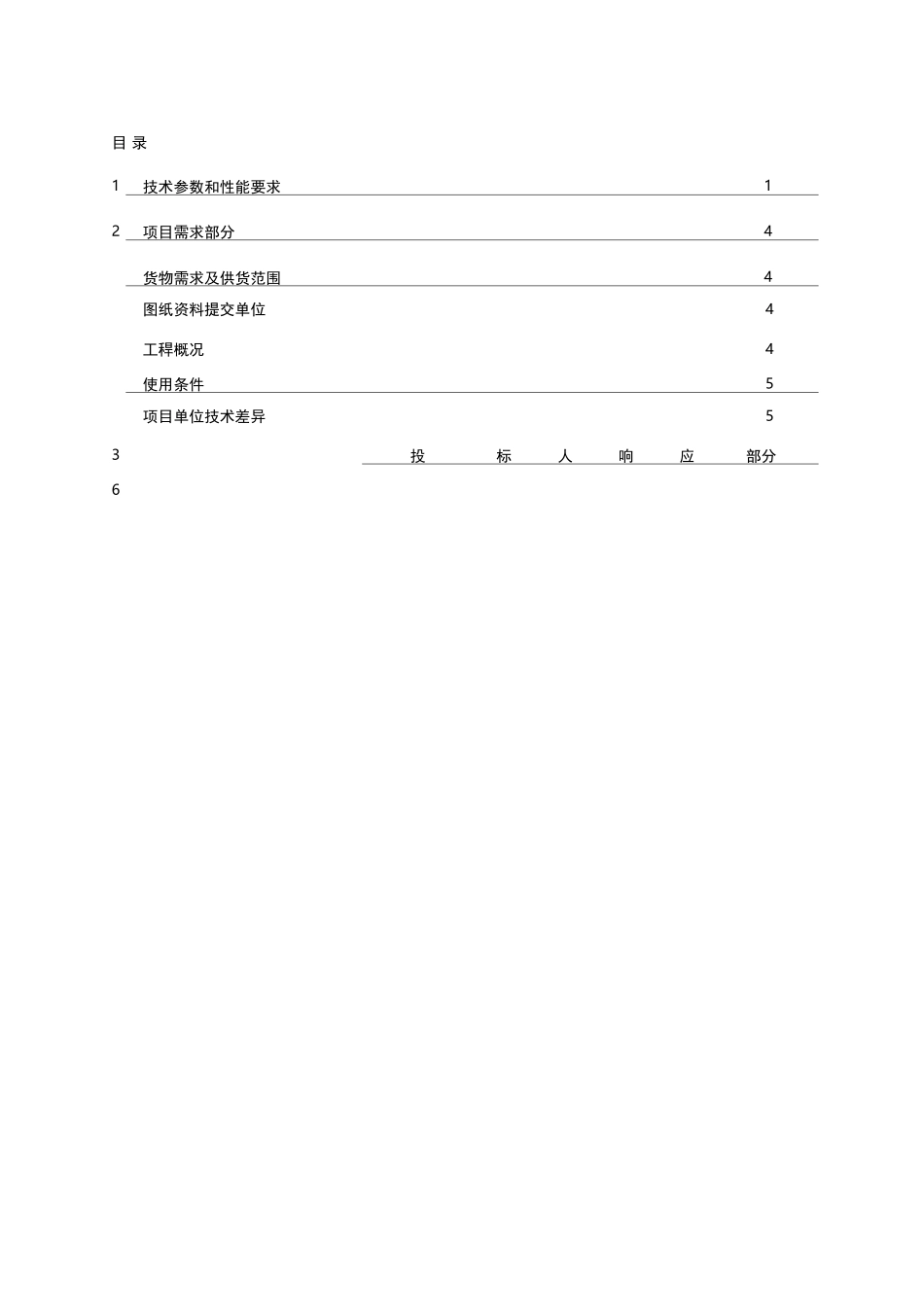

柱式瓷绝缘子技术规范_第1页
1/10

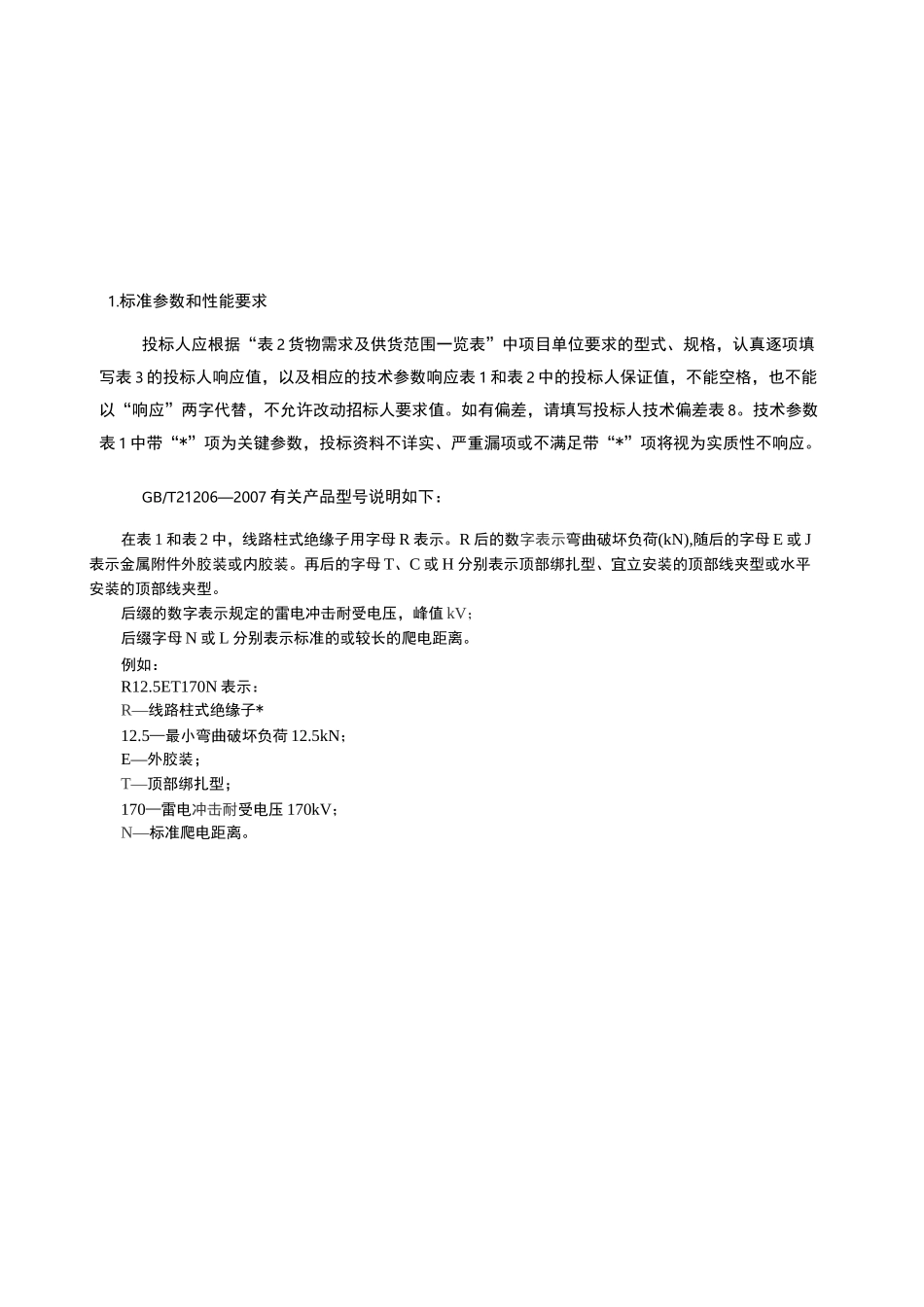

柱式瓷绝缘子技术规范_第2页
2/10
柱式瓷绝缘子技术规范_第3页
3/10
目 录1技术参数和性能要求12项目需求部分4货物需求及供货范围4图纸资料提交单位4工稈概况4使用条件5项目单位技术差异53投标人响应部分61.标准参数和性能要求投标人应根据“表 2 货物需求及供货范围一览表”中项目单位要求的型式、规格,认真逐项填写表 3 的投标人响应值,以及相应的技术参数响应表 1 和表 2 中的投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。如有偏差,请填写投标人技术偏差表 8。技术参数表 1 中带“*”项为关键参数,投标资料不详实、严重漏项或不满足带“*”项将视为实质性不响应。GB/T21206—2007 有关产品型号说明如下:在表 1 和表 2 中,线路柱式绝缘子用字母 R 表示。R 后的数字表示弯曲破坏负荷(kN),随后的字母 E 或 J表示金属附件外胶装或内胶装。再后的字母 T、C 或 H 分别表示顶部绑扎型、宜立安装的顶部线夹型或水平安装的顶部线夹型。后缀的数字表示规定的雷电冲击耐受电压,峰值 kV;后缀字母 N 或 L 分别表示标准的或较长的爬电距离。例如:R12.5ET170N 表示:R—线路柱式绝缘子*12.5—最小弯曲破坏负荷 12.5kN;E—外胶装;T—顶部绑扎型;170—雷电冲击耐受电压 170kV;N—标准爬电距离。樂型式 RJ表 110〜20kV 线路柱式瓷绝缘子技术参数和性能要求响应表项目招标人要求值投标人保证值制造商(厂)名称项目、招标产品代号参数选丁否 X产品型号参数R5ET105N(PS-15/5)—1绝缘件最大公称直径(mm)130V公称总高(mm)*207V最小公称爬电距离(mm)*300V最小弯曲破坏负荷(kN)*5V雷电冲击耐受电压(kV)105V湿工频耐受电压(kV)40VR5ET105L(PS-15/5)—2绝缘件最大公称直径(mm)125公称总高(mm)*256最小公称爬电距离(mm)*360最小弯曲破坏负荷(kN)*5雷电冲击耐受电压(kV)105湿工频耐受电压(kV)40R5ET125L(PS-15/5)—3绝缘件最大公称直径(mm)131公称总高(mm)*295最小公称爬电距离(mm)*427最小弯曲破坏负荷(kN)*5雷电冲击耐受电压(kV)125湿工频耐受电压(kV)50R7ET125L(PS-20/7)绝缘件最大公称直径(mm)150公称总高(mm)*298最小公称爬电距离(mm)*590最小弯曲破坏负荷(kN)*7雷电冲击耐受电压(kV)1252.项目需求部分货物需求及供货范围表 3 货物需求及供货范围一览表序号名称单位项目单位要求投标人响应型式、规格数量型式、规格数量12345图纸资料提交单位需确认的图纸资料应由卖方提交到表 4 所列单位。表 4 卖方提交的需经确认的图纸...
