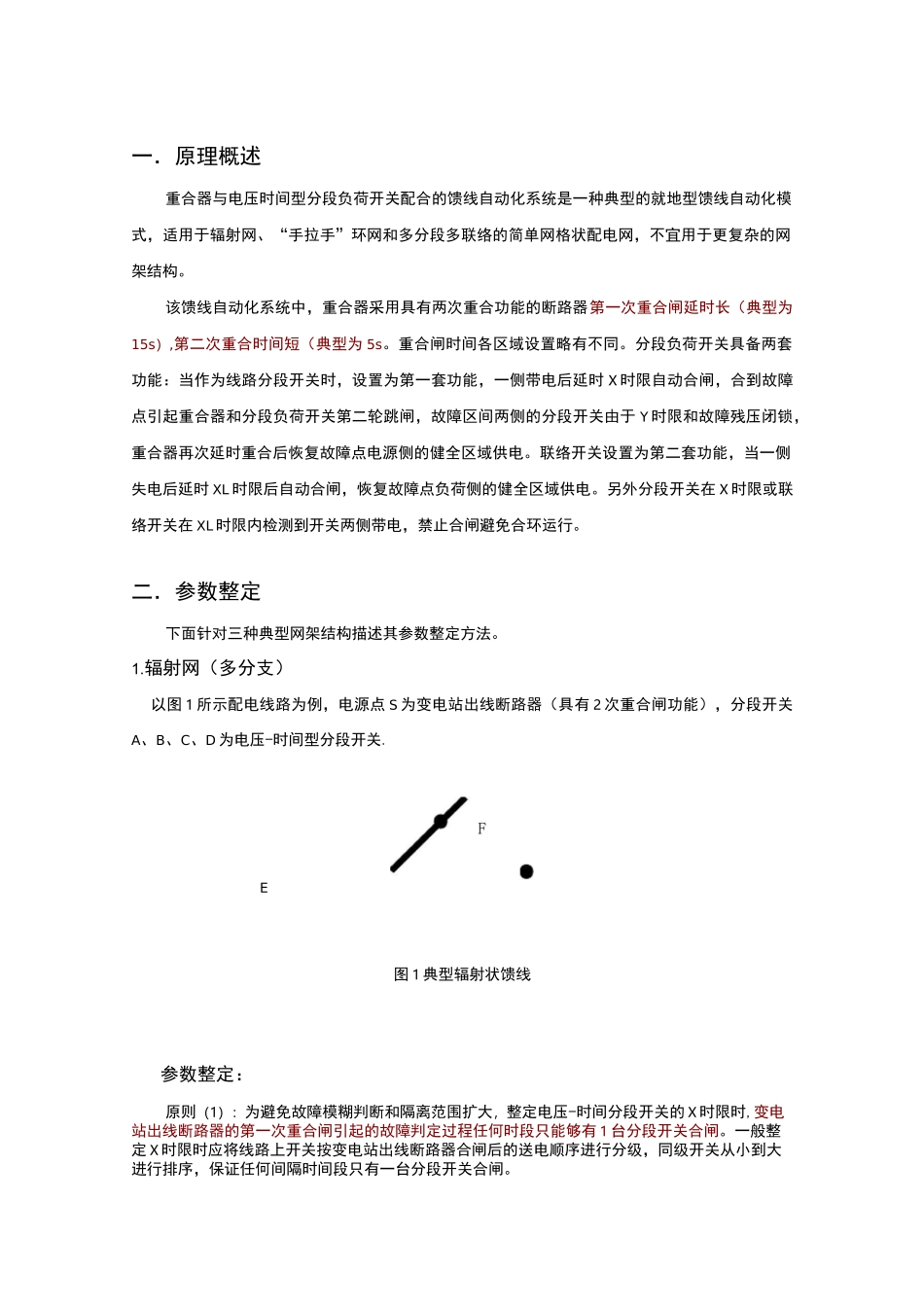

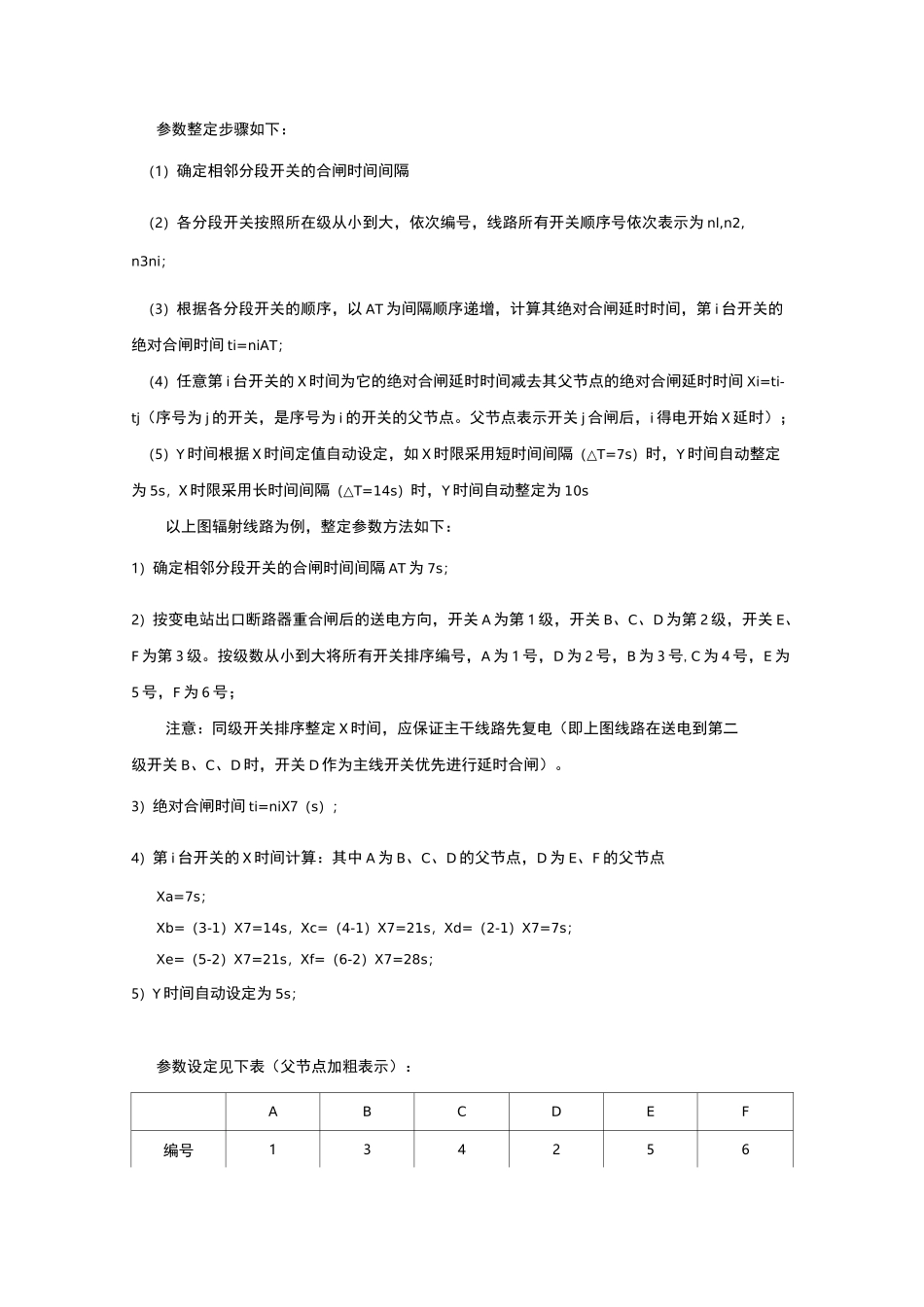

一．原理概述重合器与电压时间型分段负荷开关配合的馈线自动化系统是一种典型的就地型馈线自动化模式，适用于辐射网、“手拉手”环网和多分段多联络的简单网格状配电网，不宜用于更复杂的网架结构。该馈线自动化系统中，重合器采用具有两次重合功能的断路器第一次重合闸延时长（典型为15s）,第二次重合时间短（典型为 5s。重合闸时间各区域设置略有不同。分段负荷开关具备两套功能：当作为线路分段开关时，设置为第一套功能，一侧带电后延时 X 时限自动合闸，合到故障点引起重合器和分段负荷开关第二轮跳闸，故障区间两侧的分段开关由于 Y 时限和故障残压闭锁，重合器再次延时重合后恢复故障点电源侧的健全区域供电。联络开关设置为第二套功能，当一侧失电后延时 XL 时限后自动合闸，恢复故障点负荷侧的健全区域供电。另外分段开关在 X 时限或联络开关在 XL 时限内检测到开关两侧带电，禁止合闸避免合环运行。二．参数整定下面针对三种典型网架结构描述其参数整定方法。1.辐射网（多分支）以图 1 所示配电线路为例，电源点 S 为变电站出线断路器（具有 2 次重合闸功能），分段开关A、B、C、D 为电压-时间型分段开关.E图 1 典型辐射状馈线参数整定：原则（1）：为避免故障模糊判断和隔离范围扩大，整定电压-时间分段开关的 X 时限时,变电站出线断路器的第一次重合闸引起的故障判定过程任何时段只能够有 1 台分段开关合闸。一般整定 X 时限时应将线路上开关按变电站出线断路器合闸后的送电顺序进行分级，同级开关从小到大进行排序，保证任何间隔时间段只有一台分段开关合闸。参数整定步骤如下：（1）确定相邻分段开关的合闸时间间隔（2）各分段开关按照所在级从小到大，依次编号，线路所有开关顺序号依次表示为 nl,n2,n3ni；（3）根据各分段开关的顺序，以 AT 为间隔顺序递增，计算其绝对合闸延时时间，第 i 台开关的绝对合闸时间 ti=niAT；（4）任意第 i 台开关的 X 时间为它的绝对合闸延时时间减去其父节点的绝对合闸延时时间 Xi=ti-tj（序号为 j 的开关，是序号为 i 的开关的父节点。父节点表示开关 j 合闸后，i 得电开始 X 延时）；（5）Y 时间根据 X 时间定值自动设定，如 X 时限采用短时间间隔△（ T=7s）时，Y 时间自动整定为 5s，X 时限采用长时间间隔（△T=14s）时，Y 时间自动整定为 10s以上图辐射线路为例，整定参数方法如下：1）确定相邻分段开关的合闸时间间隔 AT 为 7s；...
