室内排水管道及配件安装技术交底VIP专享

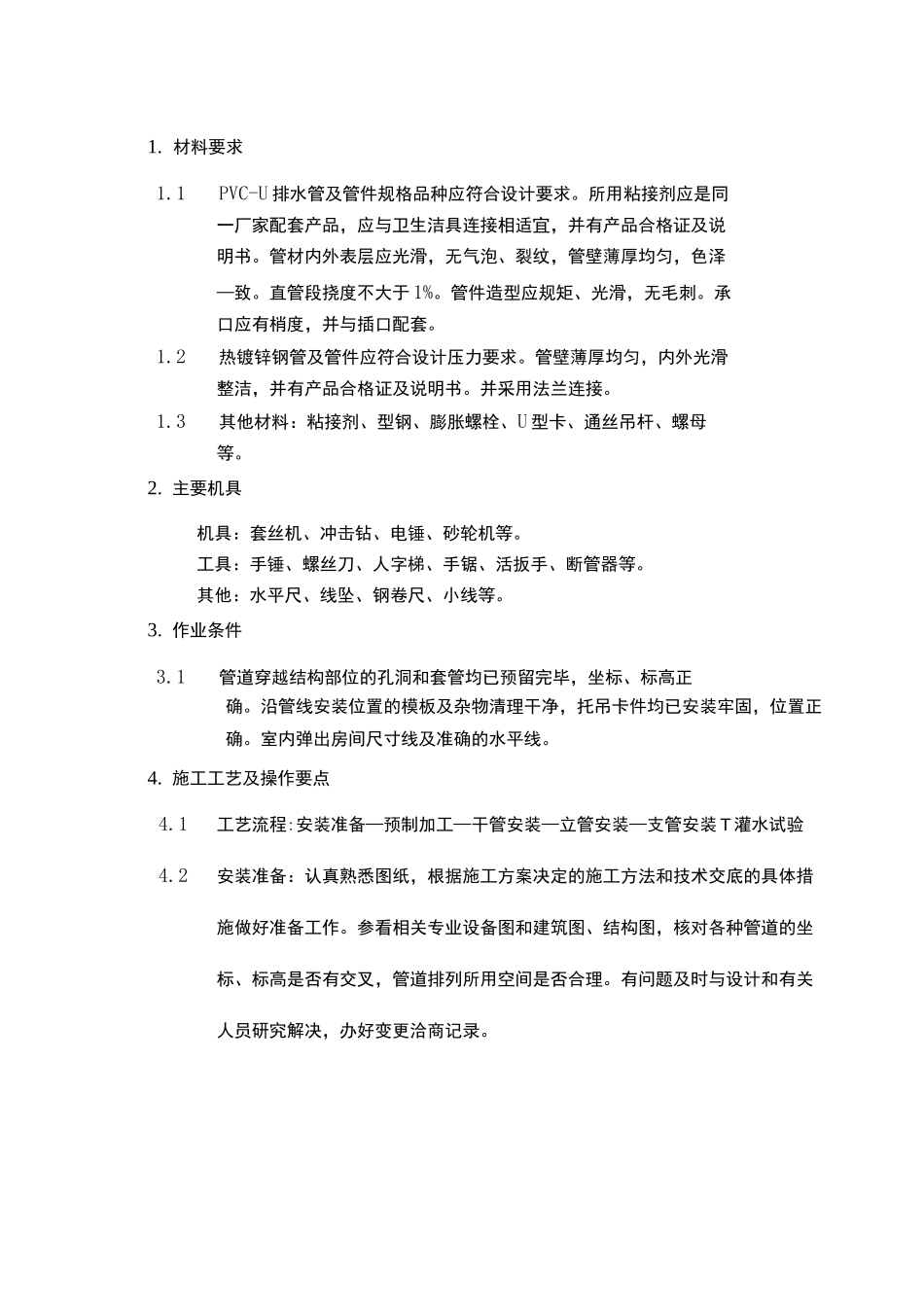

室内排水管道及配件安装技术交底CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-199981. 材料要求1.1PVC-U 排水管及管件规格品种应符合设计要求。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽—致。直管段挠度不大于 1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。1.2热镀锌钢管及管件应符合设计压力要求。管壁薄厚均匀，内外光滑整洁，并有产品合格证及说明书。并采用法兰连接。1.3其他材料：粘接剂、型钢、膨胀螺栓、U 型卡、通丝吊杆、螺母等。2. 主要机具机具：套丝机、冲击钻、电锤、砂轮机等。工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。其他：水平尺、线坠、钢卷尺、小线等。3. 作业条件3.1管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。室内弹出房间尺寸线及准确的水平线。4. 施工工艺及操作要点4.1工艺流程:安装准备—预制加工—干管安装—立管安装—支管安装 T 灌水试验4.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看相关专业设备图和建筑图、结构图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。4.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。4.4 污水干管安装：在预留好的洞口处铺设管道时，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段依次相连。管道铺设后，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口上临时封堵。按照施工图对铺设好的管道坐标、标高及须留管口尺寸进行自检，确认准确无误后即可对埋地污水管从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填堵孔、洞，按规定回填土。污水立管安装：根据施工图校对预留管洞尺寸有无差错，如需剔凿断筋，必须征得...
