TCO蒸汽型溴化锂制冷机组方案

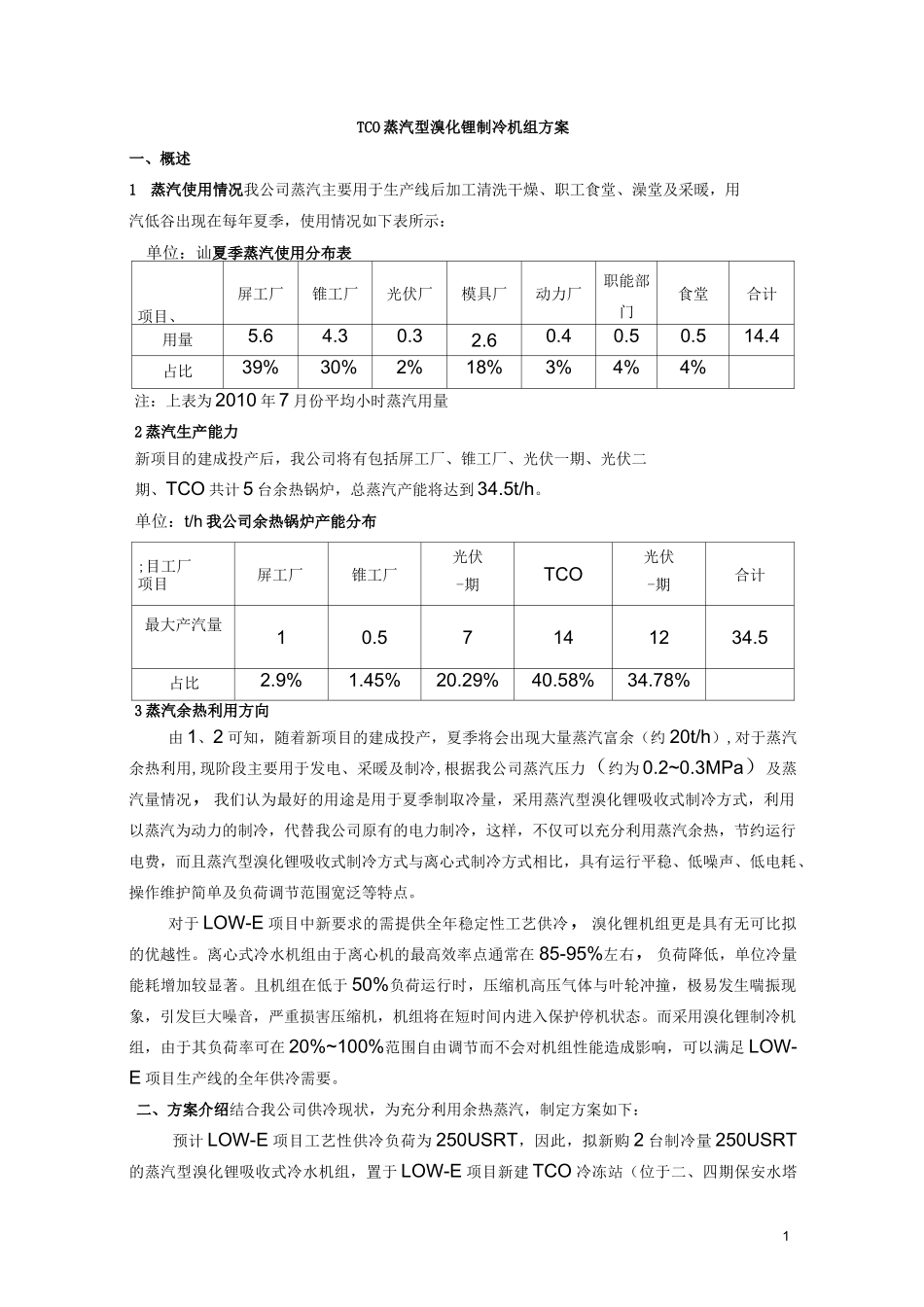

TCO蒸汽型溴化锂制冷机组方案_第1页
1/6
TCO蒸汽型溴化锂制冷机组方案_第2页
2/6
TCO蒸汽型溴化锂制冷机组方案_第3页
3/6
1TCO 蒸汽型溴化锂制冷机组方案一、概述1蒸汽使用情况我公司蒸汽主要用于生产线后加工清洗干燥、职工食堂、澡堂及采暖,用汽低谷出现在每年夏季,使用情况如下表所示:单位:讪夏季蒸汽使用分布表项目、屏工厂锥工厂光伏厂模具厂动力厂职能部门食堂合计用量5.64.30.32.60.40.50.514.4占比39%30%2%18%3%4%4%注:上表为 2010 年 7 月份平均小时蒸汽用量2 蒸汽生产能力新项目的建成投产后,我公司将有包括屏工厂、锥工厂、光伏一期、光伏二期、TCO 共计 5 台余热锅炉,总蒸汽产能将达到 34.5t/h。单位:t/h 我公司余热锅炉产能分布;目工厂项目屏工厂锥工厂光伏-期TCO光伏-期合计最大产汽量10.57141234.5占比2.9%1.45%20.29%40.58%34.78%3 蒸汽余热利用方向由 1、2 可知,随着新项目的建成投产,夏季将会出现大量蒸汽富余(约 20t/h),对于蒸汽余热利用,现阶段主要用于发电、采暖及制冷,根据我公司蒸汽压力(约为 0.2~0.3MPa)及蒸汽量情况,我们认为最好的用途是用于夏季制取冷量,采用蒸汽型溴化锂吸收式制冷方式,利用以蒸汽为动力的制冷,代替我公司原有的电力制冷,这样,不仅可以充分利用蒸汽余热,节约运行电费,而且蒸汽型溴化锂吸收式制冷方式与离心式制冷方式相比,具有运行平稳、低噪声、低电耗、操作维护简单及负荷调节范围宽泛等特点。对于 LOW-E 项目中新要求的需提供全年稳定性工艺供冷,溴化锂机组更是具有无可比拟的优越性。离心式冷水机组由于离心机的最高效率点通常在 85-95%左右,负荷降低,单位冷量能耗增加较显著。且机组在低于 50%负荷运行时,压缩机高压气体与叶轮冲撞,极易发生喘振现象,引发巨大噪音,严重损害压缩机,机组将在短时间内进入保护停机状态。而采用溴化锂制冷机组,由于其负荷率可在 20%~100%范围自由调节而不会对机组性能造成影响,可以满足 LOW-E 项目生产线的全年供冷需要。二、方案介绍结合我公司供冷现状,为充分利用余热蒸汽,制定方案如下:预计 LOW-E 项目工艺性供冷负荷为 250USRT,因此,拟新购 2 台制冷量 250USRT的蒸汽型溴化锂吸收式冷水机组,置于 LOW-E 项目新建 TCO 冷冻站(位于二、四期保安水塔2之间,占地尺寸至少需约 10 米*15 米)内,专门用于新项目工艺供冷。于原离心式制冷机组方案对比,主要变动如下:1. 需从 TCO 余热锅炉至 TCO 冷冻站间新铺设两条约 550 米管路(按目前 TCO 设计图所设计),分别为 DN150 蒸汽管路和 DN40 凝...
