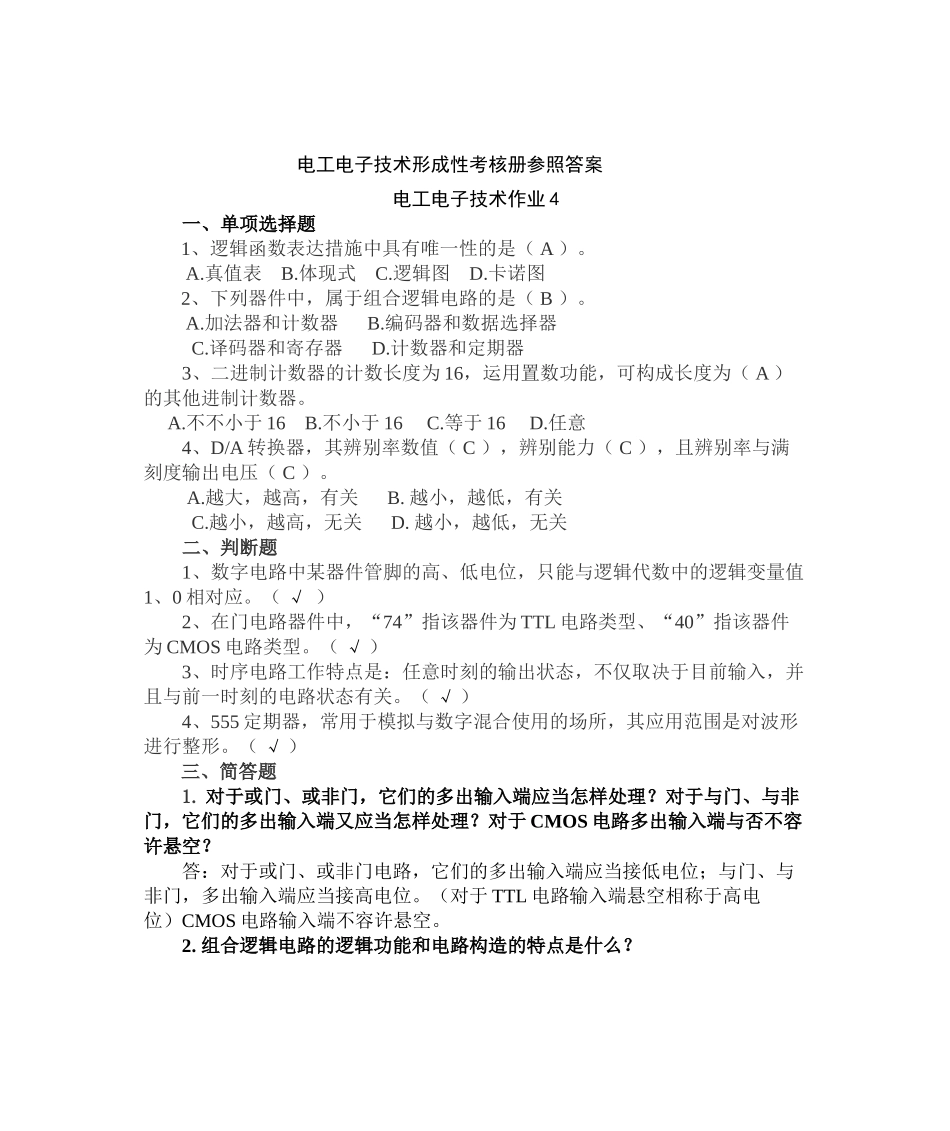

电工电子技术形成性考核册参照答案电工电子技术作业 4一、单项选择题1、逻辑函数表达措施中具有唯一性的是（ A ）。 A.真值表 B.体现式 C.逻辑图 D.卡诺图2、下列器件中，属于组合逻辑电路的是（ B ）。 A.加法器和计数器 B.编码器和数据选择器C.译码器和寄存器 D.计数器和定期器3、二进制计数器的计数长度为 16，运用置数功能，可构成长度为（ A ）的其他进制计数器。 A.不不小于 16 B.不小于 16 C.等于 16 D.任意4、D/A 转换器，其辨别率数值（ C ），辨别能力（ C ），且辨别率与满刻度输出电压（ C ）。 A.越大，越高，有关 B. 越小，越低，有关C.越小，越高，无关 D. 越小，越低，无关二、判断题1、数字电路中某器件管脚的高、低电位，只能与逻辑代数中的逻辑变量值1、0 相对应。（ √ ）2、在门电路器件中，“74”指该器件为 TTL 电路类型、“40”指该器件为 CMOS 电路类型。（ √ ）3、时序电路工作特点是：任意时刻的输出状态，不仅取决于目前输入，并且与前一时刻的电路状态有关。（ √ ）4、555 定期器，常用于模拟与数字混合使用的场所，其应用范围是对波形进行整形。（ √ ）三、简答题1. 对于或门、或非门，它们的多出输入端应当怎样处理？对于与门、与非门，它们的多出输入端又应当怎样处理？对于 CMOS 电路多出输入端与否不容许悬空？答：对于或门、或非门电路，它们的多出输入端应当接低电位；与门、与非门，多出输入端应当接高电位。（对于 TTL 电路输入端悬空相称于高电位）CMOS 电路输入端不容许悬空。2. 组合逻辑电路的逻辑功能和电路构造的特点是什么？答：组合逻辑电路的特点是：从逻辑功能上看：输出只与当时输入的逻辑值有关，而与该时刻之前的输入及电路状态均无关，或称其没有记忆功能。从电路构造上看，构成组合逻辑电路的各门电路之间没有反馈环路。3. 主从型 JK 触发器，在 CP 上升沿的作用下，其动作有何特点？答：主从型触发器，又称为电位触发型方式，其动作特点是：时钟 CP 上升沿到来前一刻瞬间，J、K 接受输入信号，并规定在 CP=1 期间，输入状态保持稳定。时钟下降沿到来后产生输出。4. 边缘型 JK 触发器，在 CP 脉冲信号的作用下，其动作有何特点？（分为负边缘、正边缘两种情形）答：负边缘型（下降沿触发型）：CP 下降沿到来的前一刻瞬间，J、K 接受输入；CP 下降沿到来后产生输出。正边缘型（上升沿触发型）：CP 上升沿到来前...
