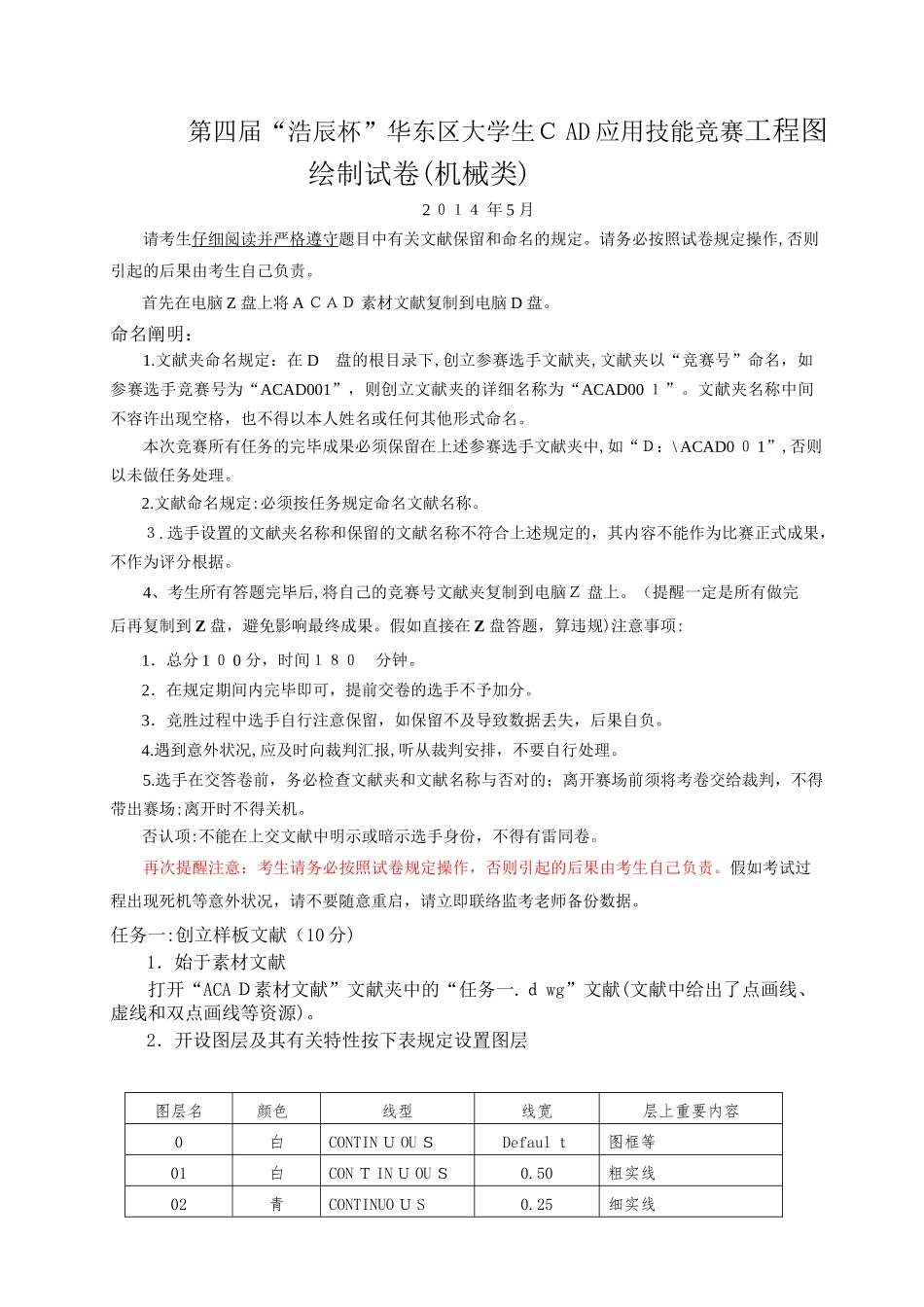

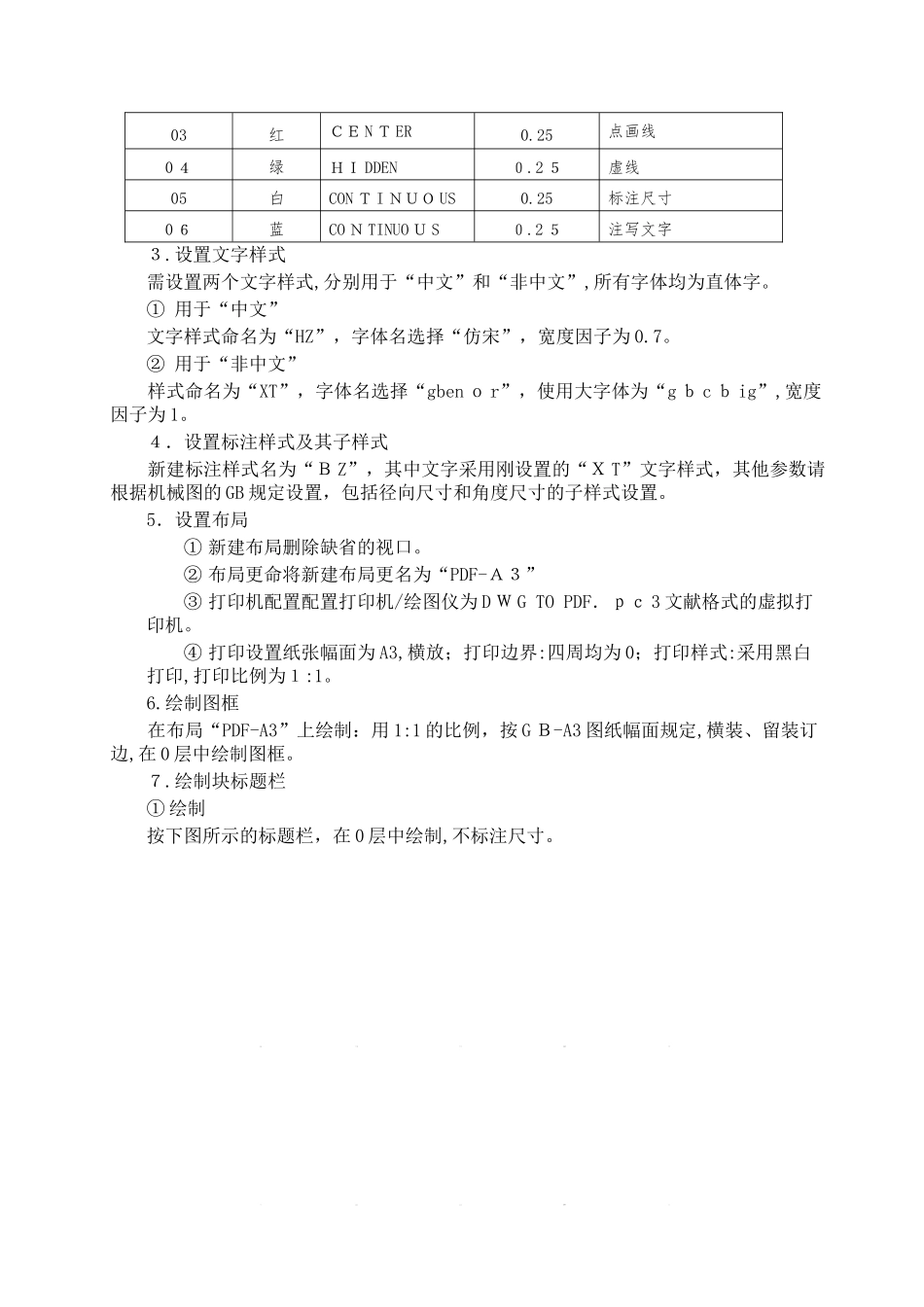

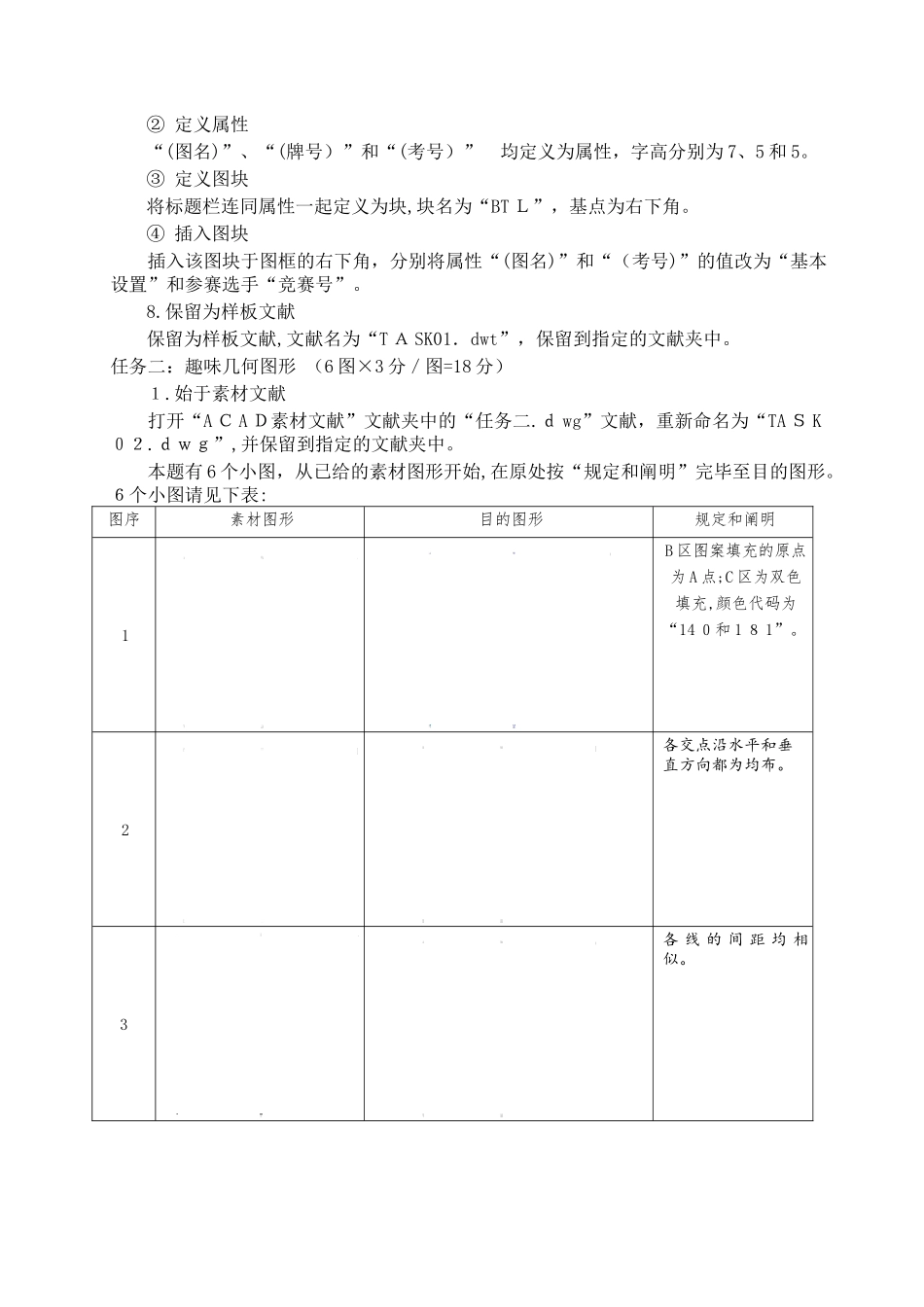

第四届“浩辰杯”华东区大学生C AD 应用技能竞赛工程图绘制试卷(机械类) 2 014 年 5 月请考生仔细阅读并严格遵守题目中有关文献保留和命名的规定。请务必按照试卷规定操作,否则引起的后果由考生自己负责。首先在电脑 Z 盘上将 A CAD 素材文献复制到电脑 D 盘。命名阐明:1.文献夹命名规定:在 D 盘的根目录下,创立参赛选手文献夹,文献夹以“竞赛号”命名,如参赛选手竞赛号为“ACAD001”,则创立文献夹的详细名称为“ACAD00 1”。文献夹名称中间不容许出现空格,也不得以本人姓名或任何其他形式命名。本次竞赛所有任务的完毕成果必须保留在上述参赛选手文献夹中,如“D:\ ACAD0 0 1”,否则以未做任务处理。2.文献命名规定:必须按任务规定命名文献名称。3. 选手设置的文献夹名称和保留的文献名称不符合上述规定的,其内容不能作为比赛正式成果,不作为评分根据。4、考生所有答题完毕后,将自己的竞赛号文献夹复制到电脑 Z 盘上。(提醒一定是所有做完后再复制到 Z 盘,避免影响最终成果。假如直接在 Z 盘答题,算违规)注意事项:1.总分 1 0 0 分,时间 180分钟。2.在规定期间内完毕即可,提前交卷的选手不予加分。3.竞胜过程中选手自行注意保留,如保留不及导致数据丢失,后果自负。4.遇到意外状况,应及时向裁判汇报,听从裁判安排,不要自行处理。5.选手在交答卷前,务必检查文献夹和文献名称与否对的;离开赛场前须将考卷交给裁判,不得带出赛场;离开时不得关机。否认项:不能在上交文献中明示或暗示选手身份,不得有雷同卷。再次提醒注意:考生请务必按照试卷规定操作,否则引起的后果由考生自己负责。假如考试过程出现死机等意外状况,请不要随意重启,请立即联络监考老师备份数据。任务一:创立样板文献(10 分)1.始于素材文献打开“ACA D素材文献”文献夹中的“任务一.d wg”文献(文献中给出了点画线、虚线和双点画线等资源)。2.开设图层及其有关特性按下表规定设置图层图层名颜色线型线宽层上重要内容0 白CONTIN U OU S Defaul t 图框等01 白CON T IN U OU S 0.50 粗实线02 青CONTINUO U S 0.25 细实线03 红CE N T ER 0.25 点画线0 4 绿HI DDEN 0.2 5 虚线05 白CON T I NUO US 0.25 标注尺寸0 6 蓝CO N TINUO U S 0.2 5 注写文字3.设置文字样式需设置两个文字样式,分别用于“中文”和“非中文”,所有字体均...
