2025年电气工程师教你快速看懂电气控制电路图

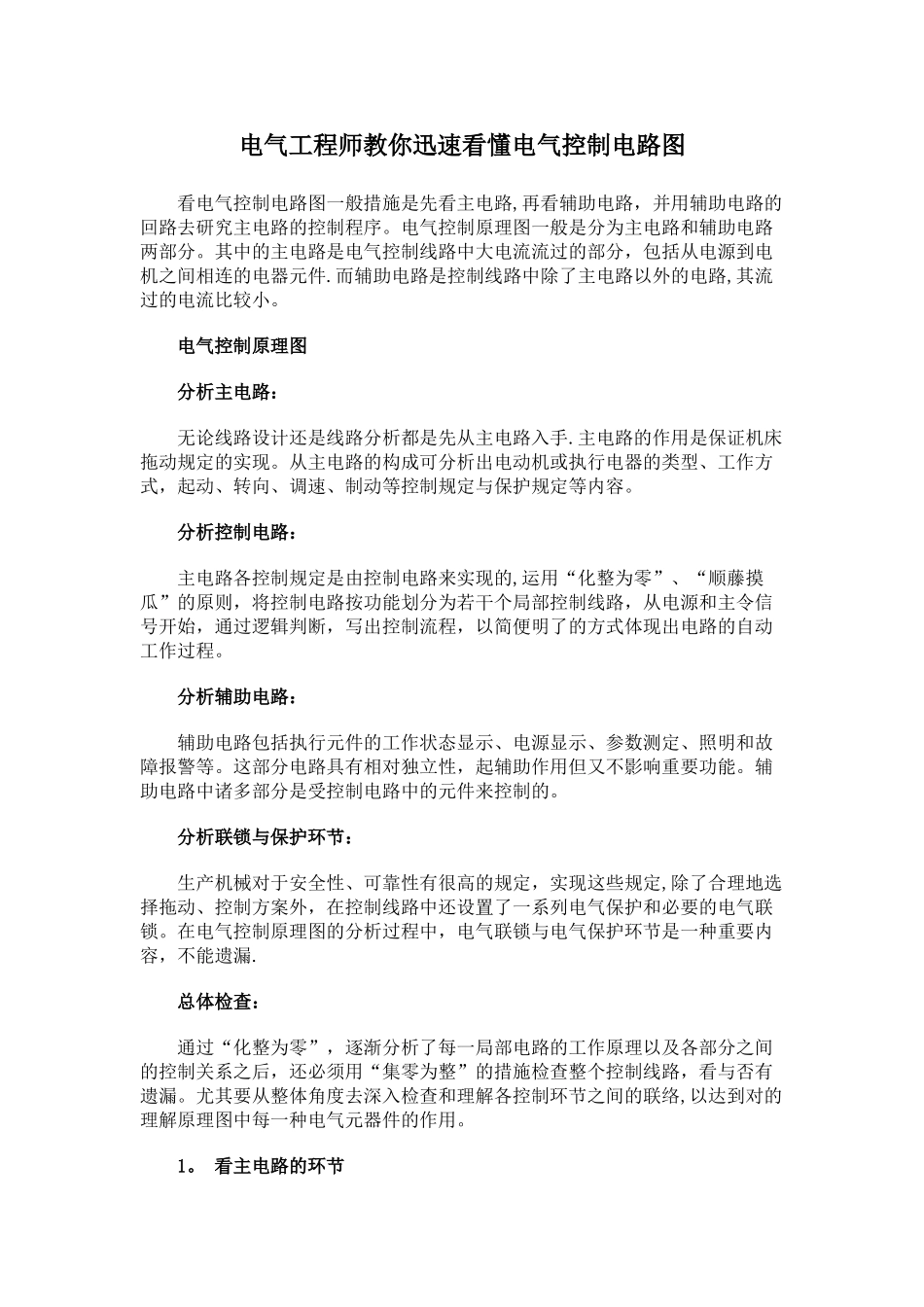

2025年电气工程师教你快速看懂电气控制电路图_第1页
1/4

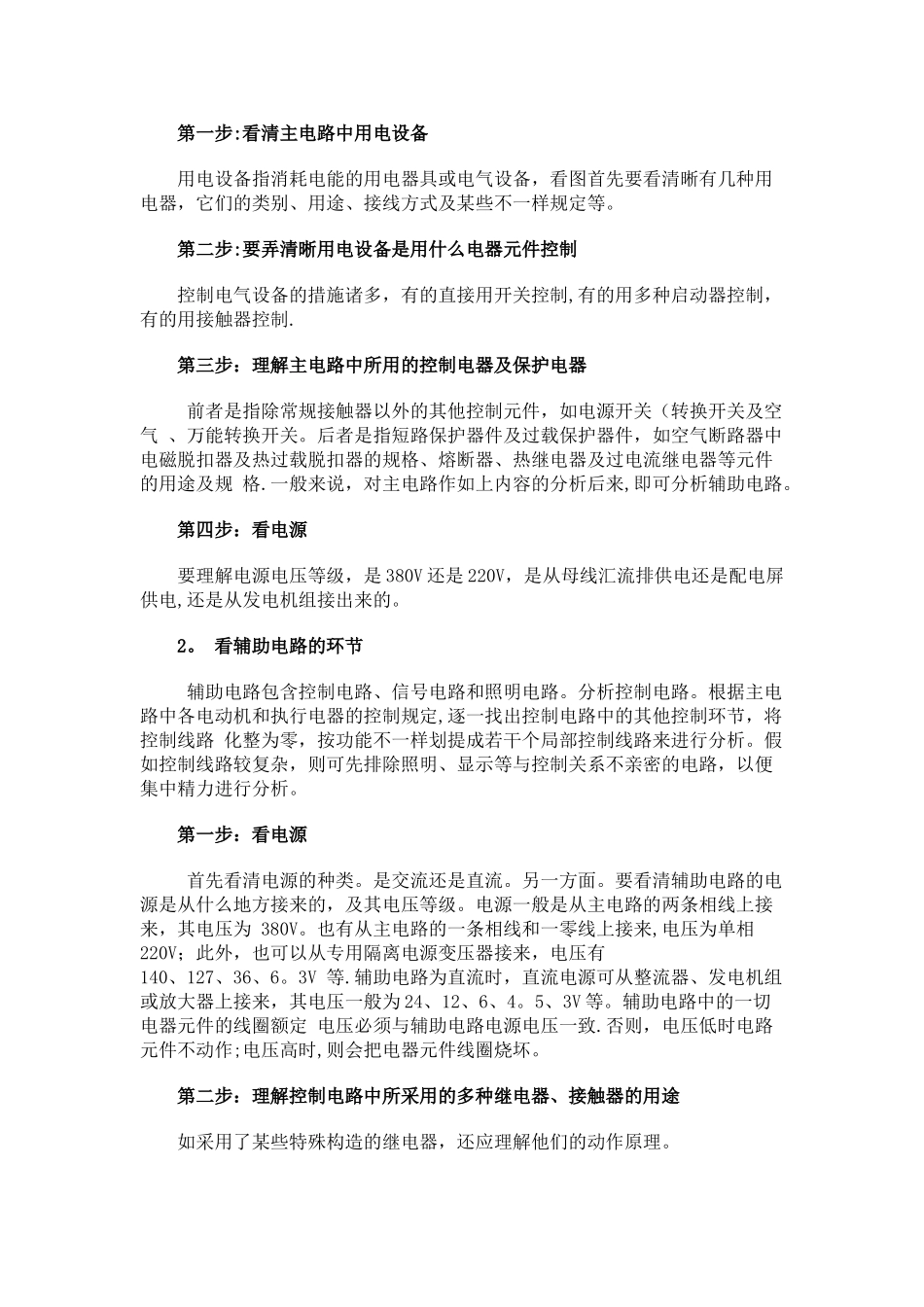

2025年电气工程师教你快速看懂电气控制电路图_第2页
2/4

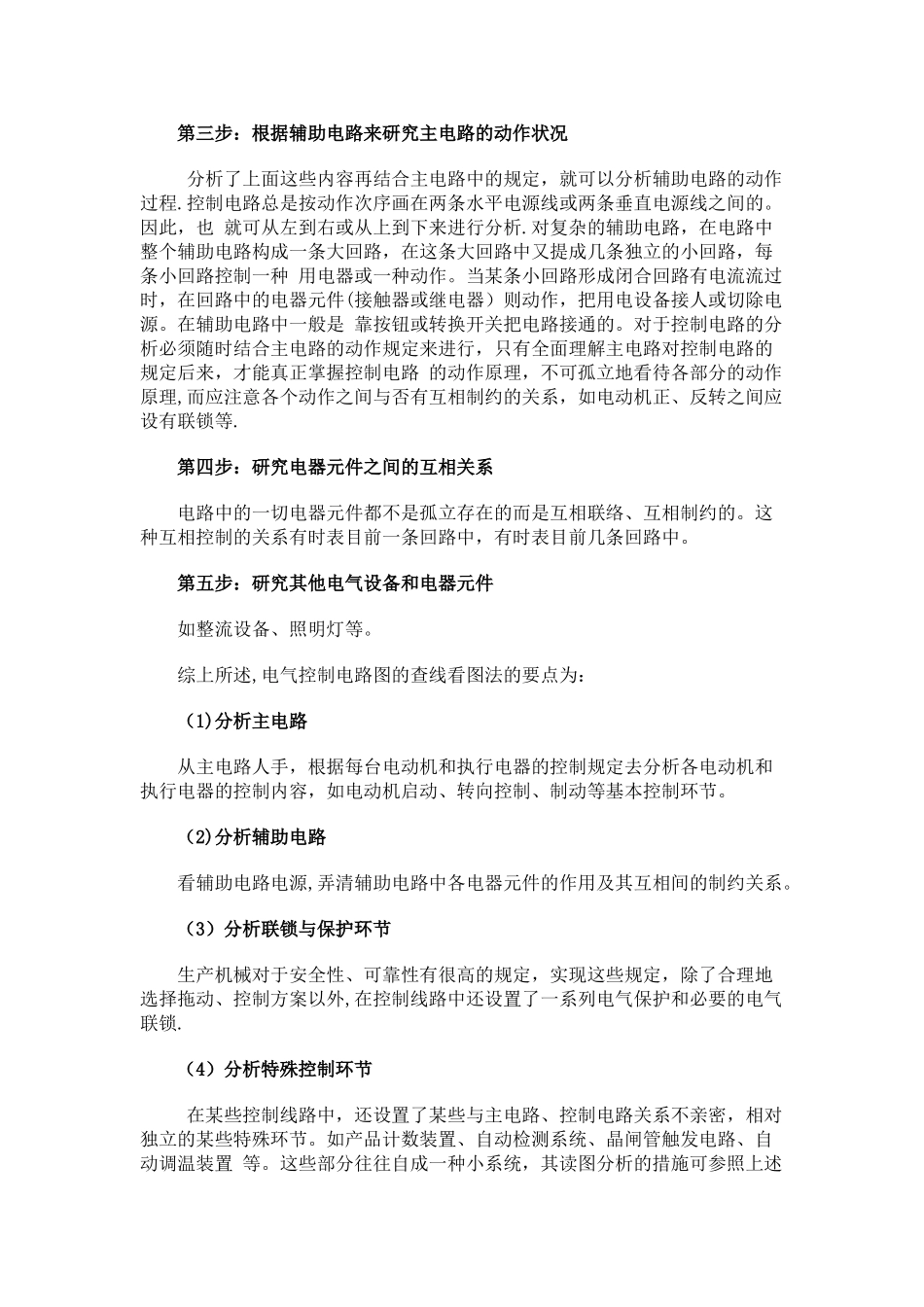

2025年电气工程师教你快速看懂电气控制电路图_第3页
3/4
电气工程师教你迅速看懂电气控制电路图看电气控制电路图一般措施是先看主电路,再看辅助电路,并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分,包括从电源到电机之间相连的电器元件.而辅助电路是控制线路中除了主电路以外的电路,其流过的电流比较小。 电气控制原理图 分析主电路: 无论线路设计还是线路分析都是先从主电路入手.主电路的作用是保证机床拖动规定的实现。从主电路的构成可分析出电动机或执行电器的类型、工作方式,起动、转向、调速、制动等控制规定与保护规定等内容。 分析控制电路: 主电路各控制规定是由控制电路来实现的,运用“化整为零”、“顺藤摸瓜”的原则,将控制电路按功能划分为若干个局部控制线路,从电源和主令信号开始,通过逻辑判断,写出控制流程,以简便明了的方式体现出电路的自动工作过程。 分析辅助电路: 辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。这部分电路具有相对独立性,起辅助作用但又不影响重要功能。辅助电路中诸多部分是受控制电路中的元件来控制的。 分析联锁与保护环节: 生产机械对于安全性、可靠性有很高的规定,实现这些规定,除了合理地选择拖动、控制方案外,在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中,电气联锁与电气保护环节是一种重要内容,不能遗漏. 总体检查: 通过“化整为零”,逐渐分析了每一局部电路的工作原理以及各部分之间的控制关系之后,还必须用“集零为整”的措施检查整个控制线路,看与否有遗漏。尤其要从整体角度去深入检查和理解各控制环节之间的联络,以达到对的理解原理图中每一种电气元器件的作用。 1。 看主电路的环节 第一步:看清主电路中用电设备 用电设备指消耗电能的用电器具或电气设备,看图首先要看清晰有几种用电器,它们的类别、用途、接线方式及某些不一样规定等。 第二步:要弄清晰用电设备是用什么电器元件控制 控制电气设备的措施诸多,有的直接用开关控制,有的用多种启动器控制,有的用接触器控制. 第三步:理解主电路中所用的控制电器及保护电器 前者是指除常规接触器以外的其他控制元件,如电源开关(转换开关及空气 、万能转换开关。后者是指短路保护器件及过载保护器件,如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元...
