gkg-g全自动印刷机操作规范

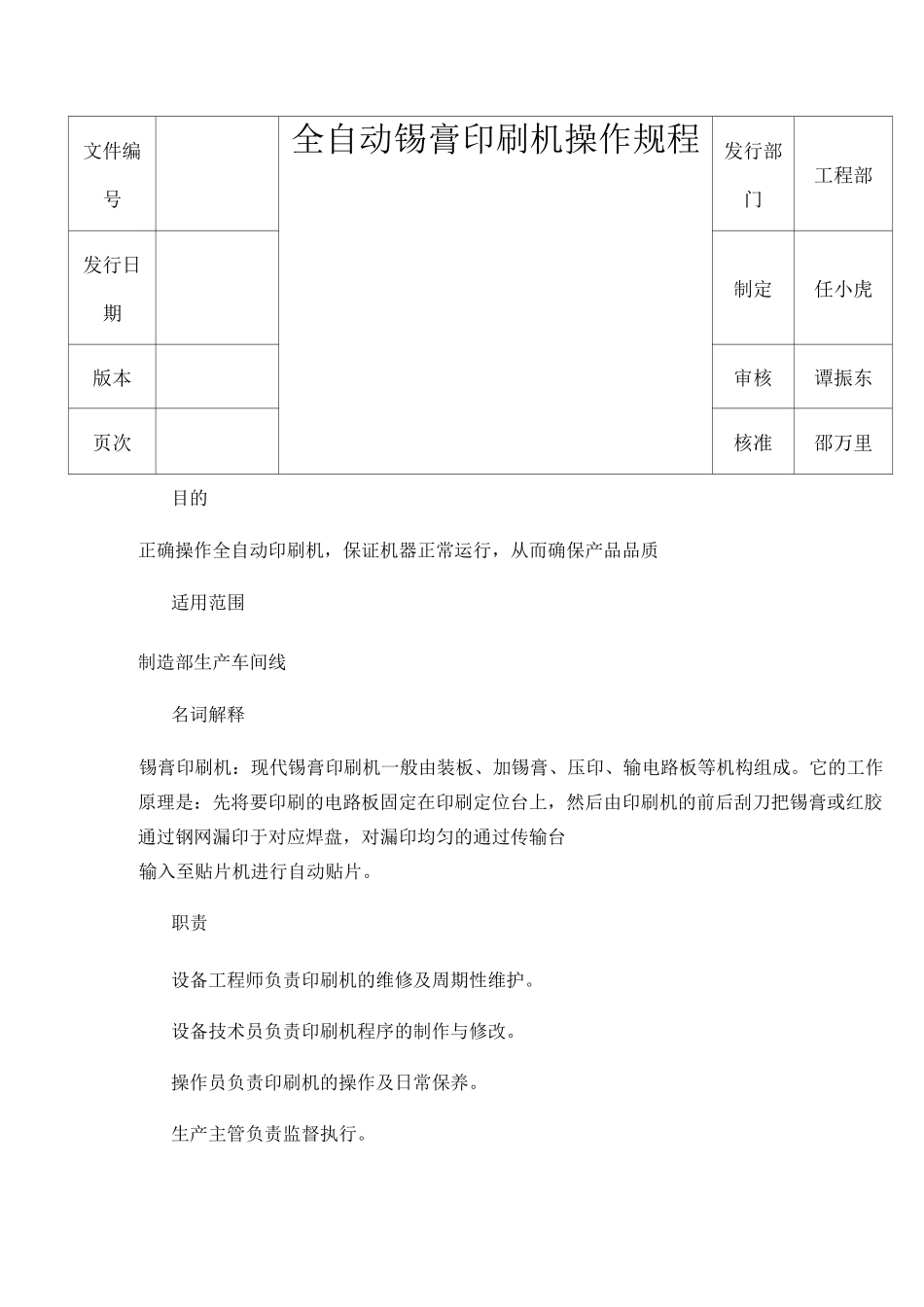

全自动锡膏印刷机操作规文件编号全自动锡膏印刷机操作规程发行部门工程部发行日期制定任小虎版本审核谭振东页次核准邵万里目的正确操作全自动印刷机，保证机器正常运行，从而确保产品品质适用范围制造部生产车间线名词解释锡膏印刷机：现代锡膏印刷机一般由装板、加锡膏、压印、输电路板等机构组成。它的工作原理是：先将要印刷的电路板固定在印刷定位台上，然后由印刷机的前后刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的通过传输台输入至贴片机进行自动贴片。职责设备工程师负责印刷机的维修及周期性维护。设备技术员负责印刷机程序的制作与修改。操作员负责印刷机的操作及日常保养。生产主管负责监督执行。管理规定开机前检查确认机器外观清洁，确认设备内部尤其是运动轨道运行范围内有无杂物。确认工作环境温度为土°C 之间，湿度 V。确定设备的工作气压为〜之间。确认设备电源及相关连接线正常。开机打开设备电源。设备开机完成后，进入归零界面，点击【开始归零】，等待归零完成。图设备归零界面图设备归零完成界面调用生产程序根据系统提示选择程序权限，操作员无需输入密码，其余均需输入相应密码获得权限。完成后点击返回。图权限选择界面在主界面点击【打开工程】选项，选取对应的生产程序，如。图主界面图调用程序界面选取完成后自动返回主界面，此时程序已打开。点击【数据录入】，确图设备电源X：1|0Ir|324.3S6oo[■:.0认将要生产的产品印刷参数。图数据录入第一页安装钢网确认第一步数据后，点击下一步，进入第二页印刷机提示调整轨道宽度。调整宽度前应确认平台上有无顶板顶针，有则取出，待宽度调整完毕后重新安装。顶板安装时应尽量靠近轨道，距离轨道之间但不接触轨道，防止轨道磨损变形。如需安装顶针则应避开底部元件，防止撞件。点击【自动定位】选项，此时印刷机将会移动镜头并设置进板挡板。图调整运输轨道图镜头及进板挡板将自印刷机出口送入，印刷机将完成自动定位。此时，应高出轨道约左右。图定位根据所要生产的机种选取相对应编号的钢网（如）。然后选择【轴上升】将钢网放入网框支撑板并夹紧。调整焊盘与钢网开孔的位置。向可以由设备进行微调，向由人工进行微调。调整完成后点击【网框固定阀】并确认钢网已经夹紧。点击【确定】，完成钢网安装。图钢网安装图数据录入第二页网锡膏放置宽安装刮刀、添加锡膏将两把刮刀分别放置在刮刀座上并锁紧。用手轻晃刮刀，确认安装效果。点击主界面顶部【从后印刷】...
