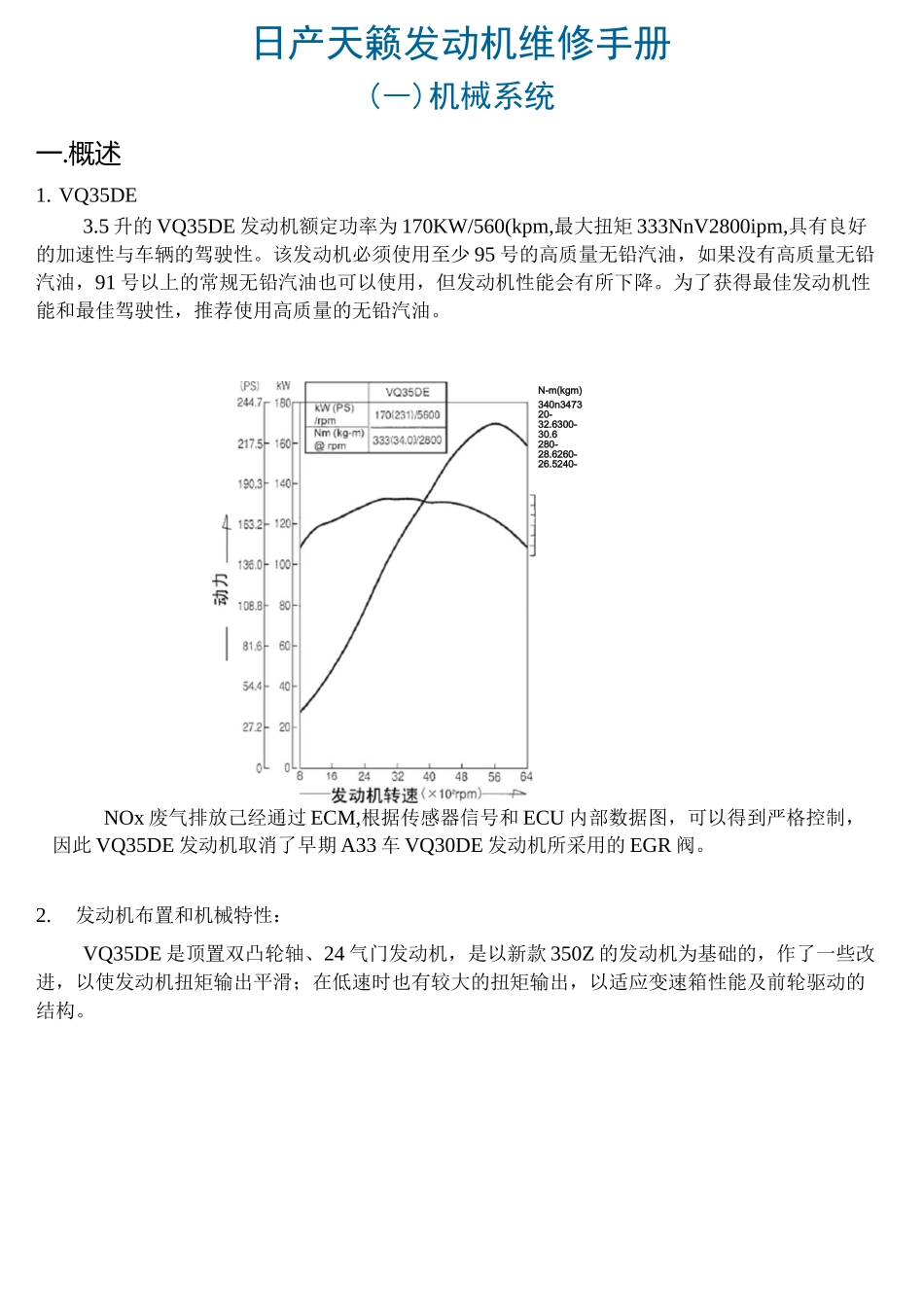

N-m(kgm)340n347320-32.6300-30.6280-28.6260-26.5240-日产天籁发动机维修手册(―)机械系统一.概述1. VQ35DE3.5 升的 VQ35DE 发动机额定功率为 170KW/560(kpm,最大扭矩 333NnV2800ipm,具有良好的加速性与车辆的驾驶性。该发动机必须使用至少 95 号的高质量无铅汽油，如果没有高质量无铅汽油，91 号以上的常规无铅汽油也可以使用，但发动机性能会有所下降。为了获得最佳发动机性能和最佳驾驶性，推荐使用高质量的无铅汽油。NOx 废气排放己经通过 ECM,根据传感器信号和 ECU 内部数据图，可以得到严格控制，因此 VQ35DE 发动机取消了早期 A33 车 VQ30DE 发动机所采用的 EGR 阀。2.发动机布置和机械特性：VQ35DE 是顶置双凸轮轴、24 气门发动机，是以新款 350Z 的发动机为基础的，作了一些改进，以使发动机扭矩输出平滑；在低速时也有较大的扭矩输出，以适应变速箱性能及前轮驱动的结构。3.5 升的 VQ35DE 发动机特点是铝缸体、铝缸盖。曲轴轴颈和凸轮轴凸缘是经过精细加工，这样可减小摩擦系数；活塞表面通过镀鋁以降低摩擦；连杆呈锥形设计，在小端（连接活塞端）变窄以减小重量；连杆轴承盖与连杆主体之间的连接是通过螺栓拧入连杆主体的螺孔中，不再需要螺帽，这种设计可减轻重量，与 QR 系列发动机一样。3.缸盖VQ35DE 发动机釆用铝缸盖，釆用无调整垫片的挺柱，使发动机零件数减少。气门挺柱由耐磨钢制成，因此不是常规维护项目，不需要经常调整。气门锁片由铝合金制成，可以减轻重量。挺柱的侧面呈桶形状，类似第 1 道活塞环的结构，以便于将其从缸盖中取出。气门室盖D主轴承梁_道环._油底曲轴皮带轮正时链气门室盖气门挺柱并检查气门间隙。千分表冲压标记有一系列不同尺寸的气门挺柱可供选择，气门间隙的调整是通过更换合适高度尺寸的挺柱来完成的。因为发动机前端盖需拆下，才能对正时链轮进行操作，所以其工作量较大且较专业。在更换气门挺柱时，下列零件必须拆下：驱动皮带正时链盖进气集气管凸轮轴重装所拆件,4. C-VTC 连续可变进气正时控制VQ35DE 发动机釆用 C-VTC 连续可变进气门正时控制系统，进气凸轮轴装有叶片式 C-VTC 控制执行器，与 QR、QG 发动机设计类似。进气门正时控制电磁阀装在缸盖两侧凸轮轴的第一支架上，电磁阀控制油压流入可变气门正时控制活塞两侧，可提前或推后进气门正时。下列是 C-VTC 工作油流图(238*)该电磁阀是占空比式，可精确控制进气门正时。当达到要求的角度后，...
