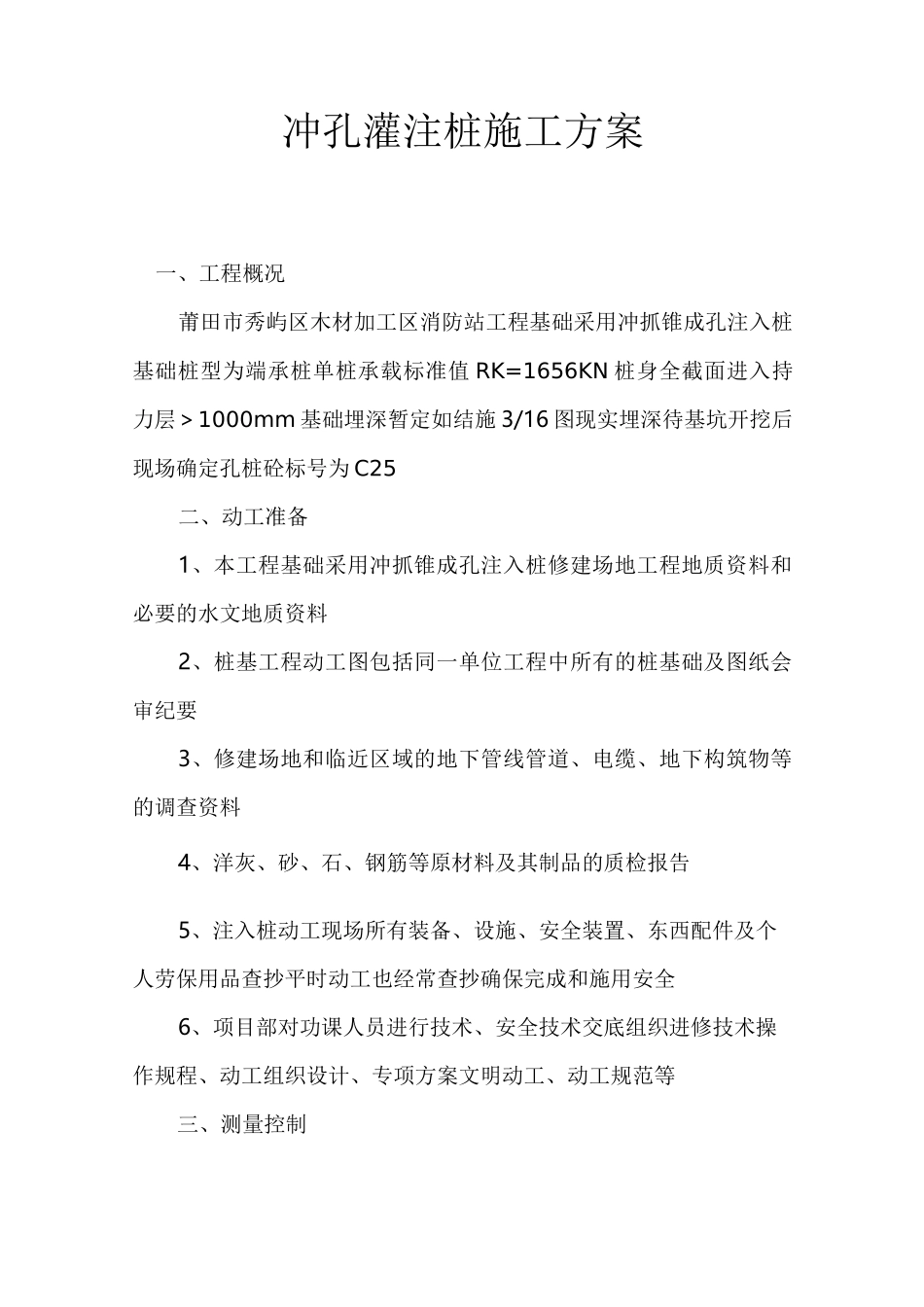

冲孔灌注桩施工方案一、工程概况莆田市秀屿区木材加工区消防站工程基础采用冲抓锥成孔注入桩基础桩型为端承桩单桩承载标准值 RK=1656KN 桩身全截面进入持力层＞1000mm 基础埋深暂定如结施 3/16 图现实埋深待基坑开挖后现场确定孔桩砼标号为 C25二、动工准备1、本工程基础采用冲抓锥成孔注入桩修建场地工程地质资料和必要的水文地质资料2、桩基工程动工图包括同一单位工程中所有的桩基础及图纸会审纪要3、修建场地和临近区域的地下管线管道、电缆、地下构筑物等的调查资料4、洋灰、砂、石、钢筋等原材料及其制品的质检报告5、注入桩动工现场所有装备、设施、安全装置、东西配件及个人劳保用品查抄平时动工也经常查抄确保完成和施用安全6、项目部对功课人员进行技术、安全技术交底组织进修技术操作规程、动工组织设计、专项方案文明动工、动工规范等三、测量控制定位轴线采取在地面设十字控制网、基准点由测绘院测设的基准点引伸至工程龙门桩由测绘院设的定位轴线桩拉弦线用经纬仪复核并对各分轴线定位在龙门桩上做好标记并编写上轴号待各轴线均定好位由项目部进行复核确认合格后报监理单位由监理单位复核过轴线、标高并确认合格同意下道工序动工后我项目部再进行孔桩定位定好孔桩的位置后一样进行项目部、公司、监理三方复核后才进行下道工序动工挖孔历程中由动工员与孔桩班组长专门负责桩心、桩位、桩径、垂直度的复核事情.四、动工要求及查抄与验收冲抓锥成孔注入桩采用卷扬机吊冲抓锥钻头内有重铁块及活动抓片着落时松开卷扬刹车叶瓣抓生伸开钻头着落冲埋到坟墓里中之后提升钻头抓头闭合抓土提升到地面面将土卸去依次循环功课直至直至形成要求的桩孔浇筑砼成桩1、开挖前技术员复核桩位及龙门桩确保放样精确挖土历程中每段都有专人负责查抄复核桩心、垂直度、直径发现偏差任什么时候间纠正保证位置精确2、冲抓出的土吊至地面后堆在孔周围 1 米范围外堆垛高度不跨越 1.5 厘米因动工需要所有土石方最后由人工用人的劳力胶轮车运出拟建修建物区域处堆放3、护筒要放置垂直且使护筒中间线与桩中必线重合偏差半大于10mm 护筒要超出跨越现场地外貌 200mm4、遇到流动性淤泥土或者流砂时加放护筒或者可先将附近无流砂的桩孔挖深使其起集古井效用5、成孔时遇土层带水暂停开挖在井底一侧挖集水坑用高压水泵抽水过到功课前提再继续挖土动工6、桩底支承在设计要求的持力层上并清除底部虚土由动工位、监理单位、甲方代表及质监站代表进行隐蔽查抄并...
