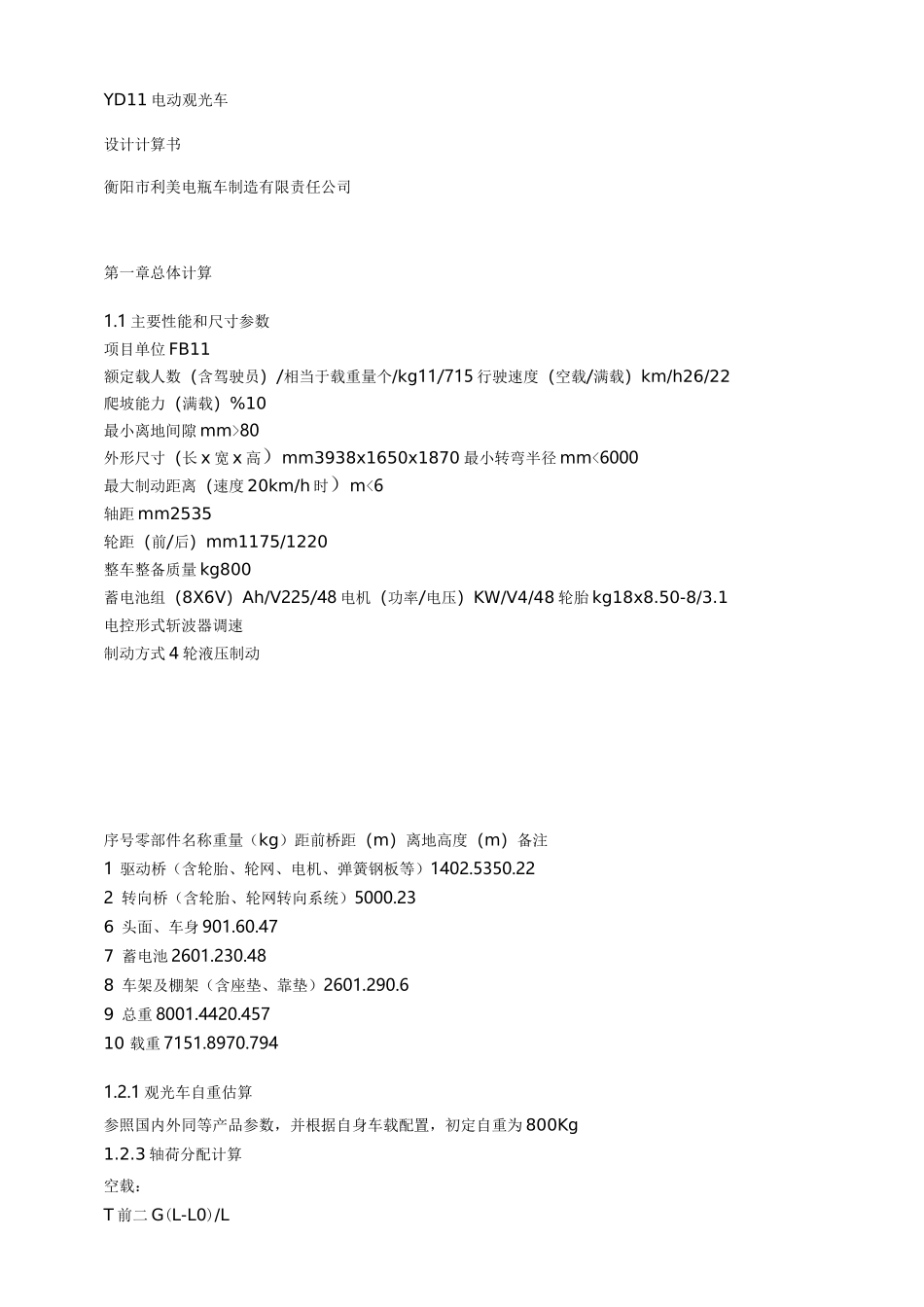

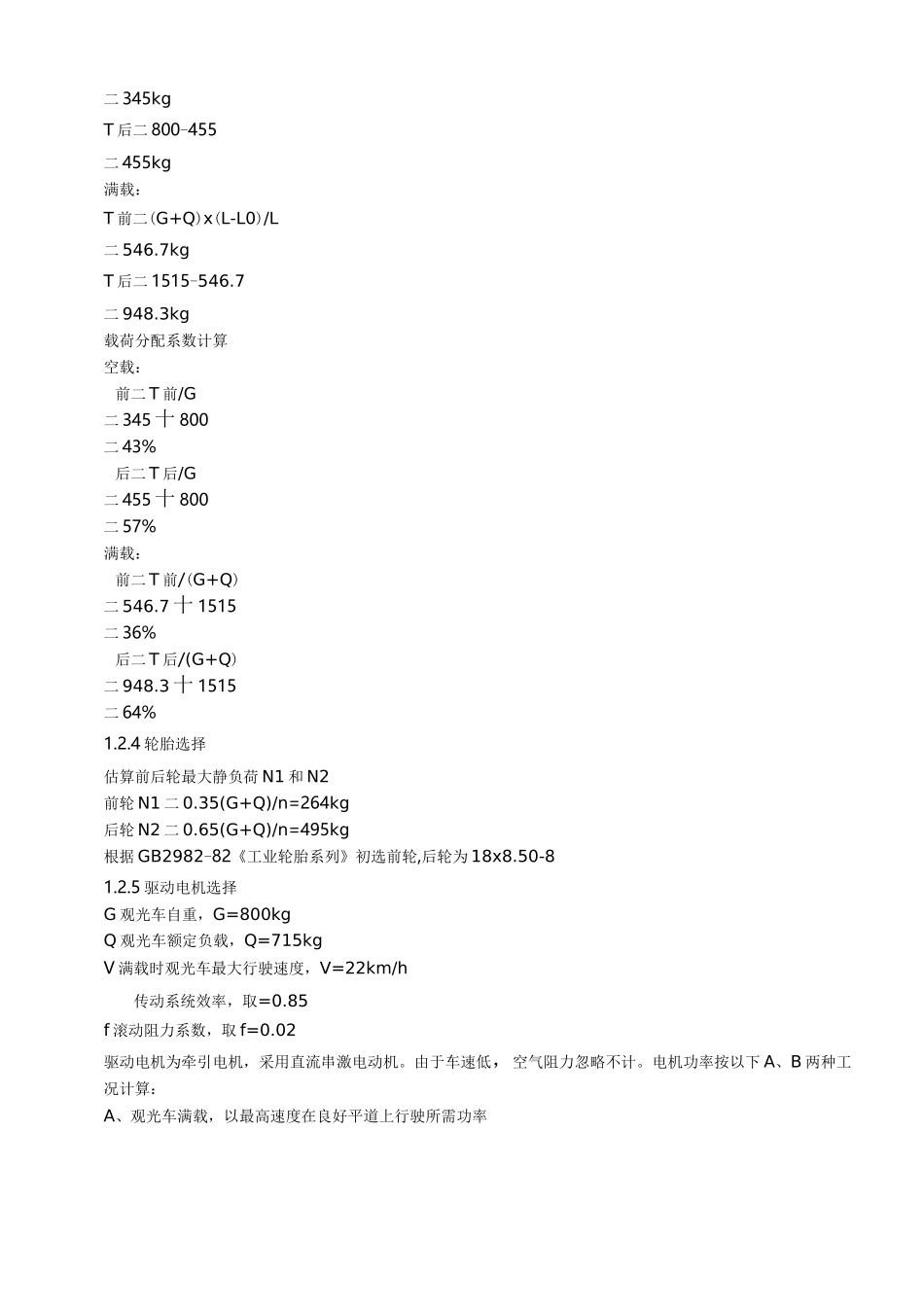

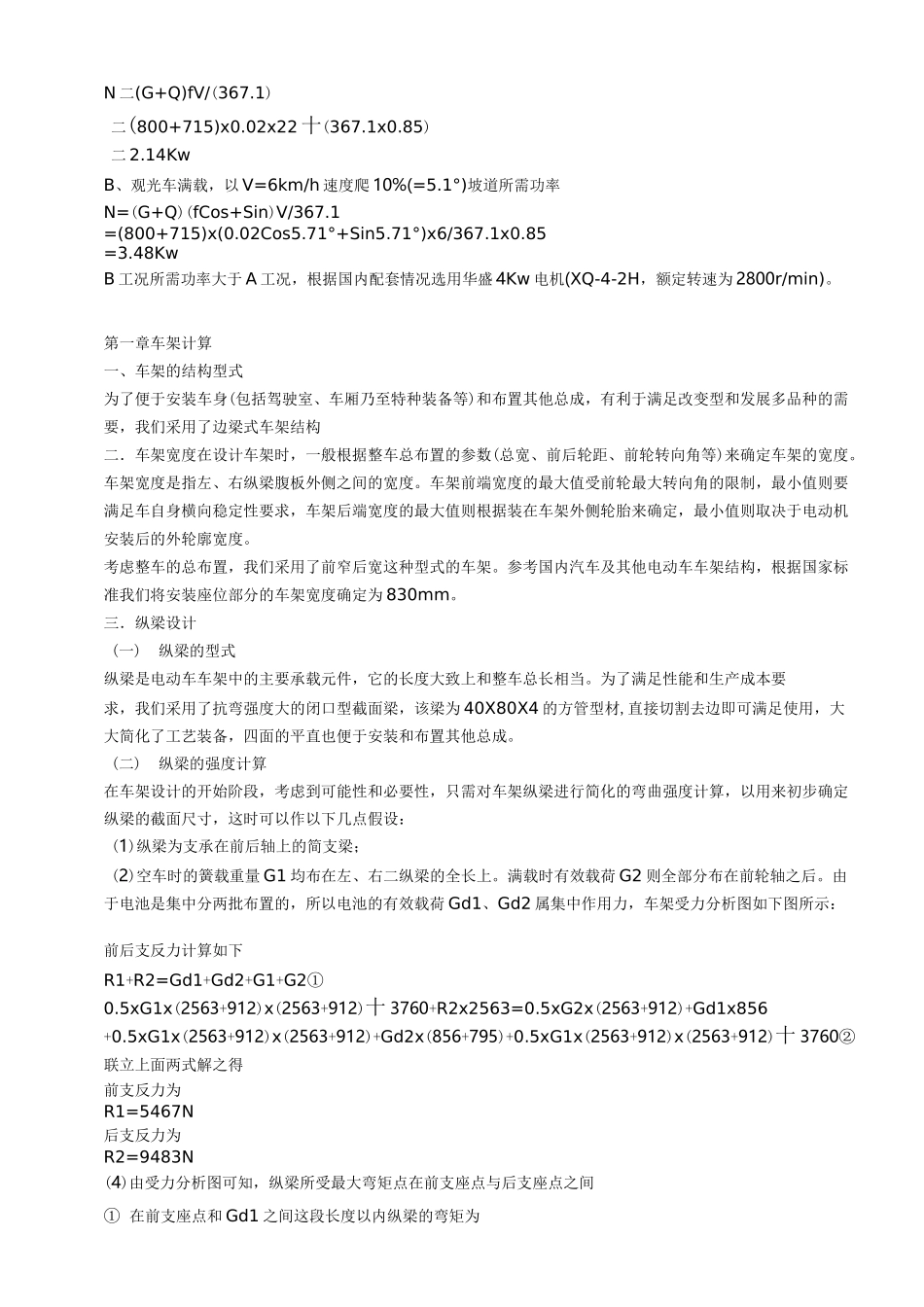

YD11 电动观光车设计计算书衡阳市利美电瓶车制造有限责任公司第一章总体计算1.1 主要性能和尺寸参数项目单位 FB11额定载人数（含驾驶员）/相当于载重量个/kg11/715 行驶速度（空载/满载）km/h26/22爬坡能力（满载）%10最小离地间隙 mm>80外形尺寸（长 x 宽 x 高）mm3938x1650x1870 最小转弯半径 mm<6000最大制动距离（速度 20km/h 时）m<6轴距 mm2535轮距（前/后）mm1175/1220整车整备质量 kg800蓄电池组（8X6V）Ah/V225/48 电机（功率/电压）KW/V4/48 轮胎 kg18x8.50-8/3.1电控形式斩波器调速制动方式 4 轮液压制动序号零部件名称重量（kg）距前桥距（m）离地高度（m）备注1 驱动桥（含轮胎、轮网、电机、弹簧钢板等）1402.5350.222 转向桥（含轮胎、轮网转向系统）5000.236 头面、车身 901.60.477 蓄电池 2601.230.488 车架及棚架（含座垫、靠垫）2601.290.69 总重 8001.4420.45710 载重 7151.8970.7941.2.1 观光车自重估算参照国内外同等产品参数，并根据自身车载配置，初定自重为 800Kg1.2.3 轴荷分配计算空载：T 前二 G(L-L0)/L二 345kgT 后二 800-455二 455kg满载：T 前二(G+Q)x(L-L0)/L二 546.7kgT 后二 1515-546.7二 948.3kg载荷分配系数计算空载：前二 T 前/G二 345 十 800二 43%后二 T 后/G二 455 十 800二 57%满载：前二 T 前/(G+Q)二 546.7 十 1515二 36%后二 T 后/(G+Q)二 948.3 十 1515二 64%1.2.4 轮胎选择估算前后轮最大静负荷 N1 和 N2前轮 N1 二 0.35(G+Q)/n=264kg后轮 N2 二 0.65(G+Q)/n=495kg根据 GB2982-82《工业轮胎系列》初选前轮,后轮为 18x8.50-81.2.5 驱动电机选择G 观光车自重，G=800kgQ 观光车额定负载，Q=715kgV 满载时观光车最大行驶速度，V=22km/h传动系统效率，取=0.85f 滚动阻力系数，取 f=0.02驱动电机为牵引电机，采用直流串激电动机。由于车速低，空气阻力忽略不计。电机功率按以下 A、B 两种工况计算：A、观光车满载，以最高速度在良好平道上行驶所需功率N 二(G+Q)fV/(367.1)二(800+715)x0.02x22 十(367.1x0.85)二 2.14KwB、观光车满载，以 V=6km/h 速度爬 10%(=5.1°)坡道所需功率N=(G+Q)(fCos+Sin)V/367.1=(800+715)x(0.02Cos5.71°+Sin5.71°)x6/367.1x0.85=3.48KwB 工况所需功率大于 A 工况，根据国内配套情况选用华盛 4Kw 电机(XQ-4-2H，额定转速为 2800r/min)。第一章车架计算一、车架的结构型...
