空心墩施工组织设计方案

空心墩施工组织设计方案_第1页
1/16

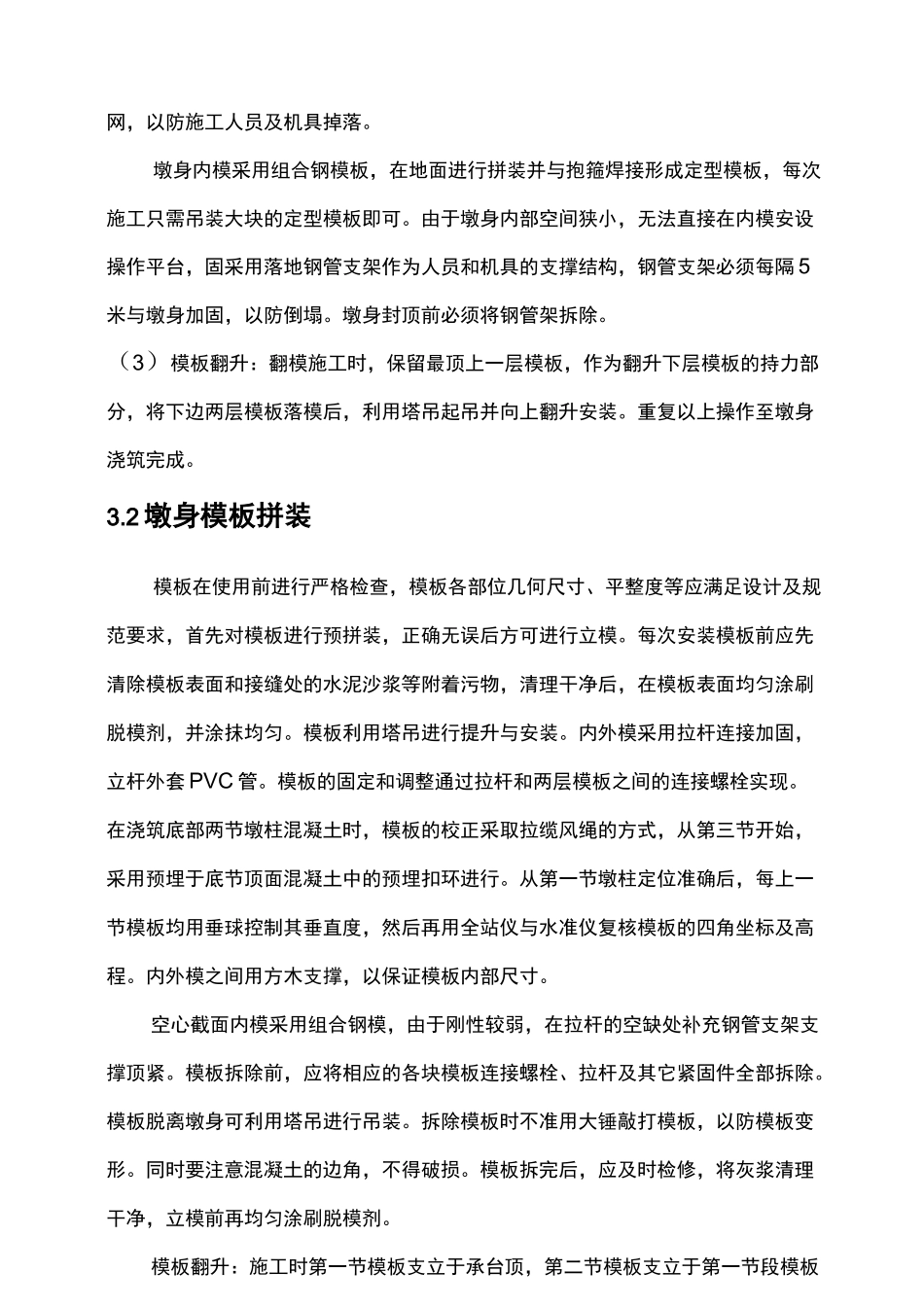

空心墩施工组织设计方案_第2页
2/16

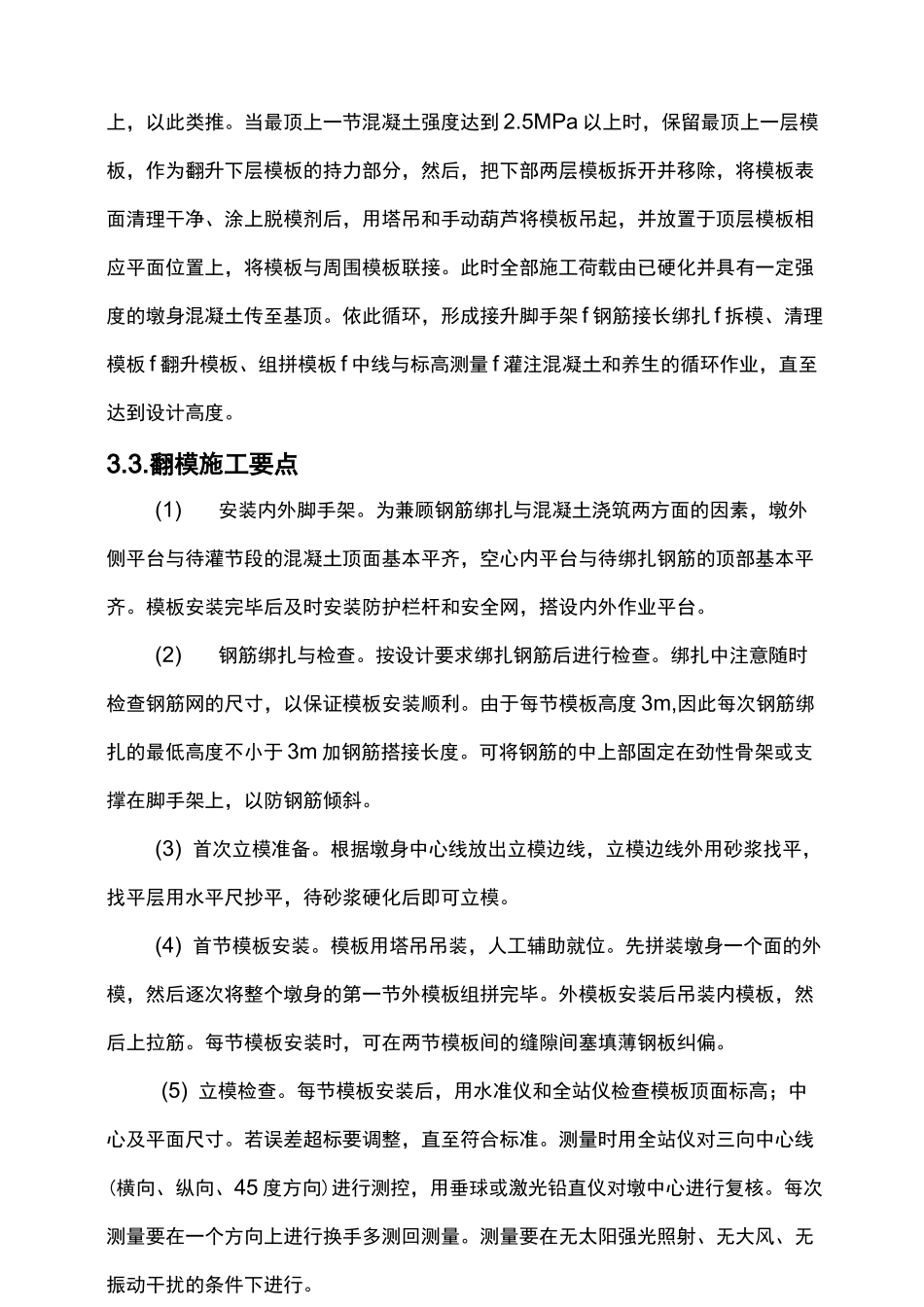

空心墩施工组织设计方案_第3页
3/16
长尾沟大桥空心墩施工方案1. 工程概况高速大桥墩柱为单室矩形空心薄壁墩,墩身平均高度为 52.5 米.长度 6 米.宽度为 3.5 米,壁厚均为 0.5 米,墩顶和墩底分别设置空心渐变段。2. 施工方案确定空心薄壁高墩施工重点是解决内外模板类型、模板安装拆除方法、混凝土运输方式等。空心薄壁高墩施工一般采用的施工方法有落地支架提升模板、滑升模板及翻转模板施工方案。落地支架提升模板方案支架材料用量大,施工速度慢;滑升模板方案施工速度快,但滑模工艺要求严格,且昼夜连续作业,管理难度较大;翻转模板施工方案用料少,工艺较简单,且速度较快。一般均需配备塔吊、电梯等设备。我项目结合施工地段地形复杂(沟谷,沟深、坡陡)、墩高、壁薄的桥墩施工特点及机械设备状况,提出无支架翻模施工,此施工方法操作简单,设备机具利用率高,施工周期短。3. 施工方案及工艺流程3.1 翻模模板设计(1)模板高度的选定:因墩身较高,综合考虑了节段施工时间、机具长度及钢筋配料和减少混凝土施工缝的数量的目的,共 24 层,每层 2.25m/节,共三层。第一节浇筑 4.5 米,以后每次翻两模,分次浇筑砼高度为 4.5 米。2)模板构造设计:薄壁空心墩墩身采用内外两套模板,采用定型组合钢模板,变截面模板采用竹胶板、方木,钢管加固组合结构。由于墩身高,模板倒用次数多,模板面板使用 6mm 厚钢板制作,模板设有[16 槽钢竖肋、定型抱箍以及角钢后架,面板、竖肋、横向抱箍及角钢后架皆组焊而成,面板之间采用平口缝连接。角钢后架安设塔板后可为施工提供宽 0.6m 的操作平台后架角钢外侧安设 1.2m 高栏杆立柱,立柱间安设水平钢筋,外围挂立安全网,以防施工人员及机具掉落。墩身内模采用组合钢模板,在地面进行拼装并与抱箍焊接形成定型模板,每次施工只需吊装大块的定型模板即可。由于墩身内部空间狭小,无法直接在内模安设操作平台,固采用落地钢管支架作为人员和机具的支撑结构,钢管支架必须每隔 5米与墩身加固,以防倒塌。墩身封顶前必须将钢管架拆除。(3)模板翻升:翻模施工时,保留最顶上一层模板,作为翻升下层模板的持力部分,将下边两层模板落模后,利用塔吊起吊并向上翻升安装。重复以上操作至墩身浇筑完成。3.2 墩身模板拼装模板在使用前进行严格检查,模板各部位几何尺寸、平整度等应满足设计及规范要求,首先对模板进行预拼装,正确无误后方可进行立模。每次安装模板前应先清除模板表面和接缝处的水泥沙浆等附着污物...
