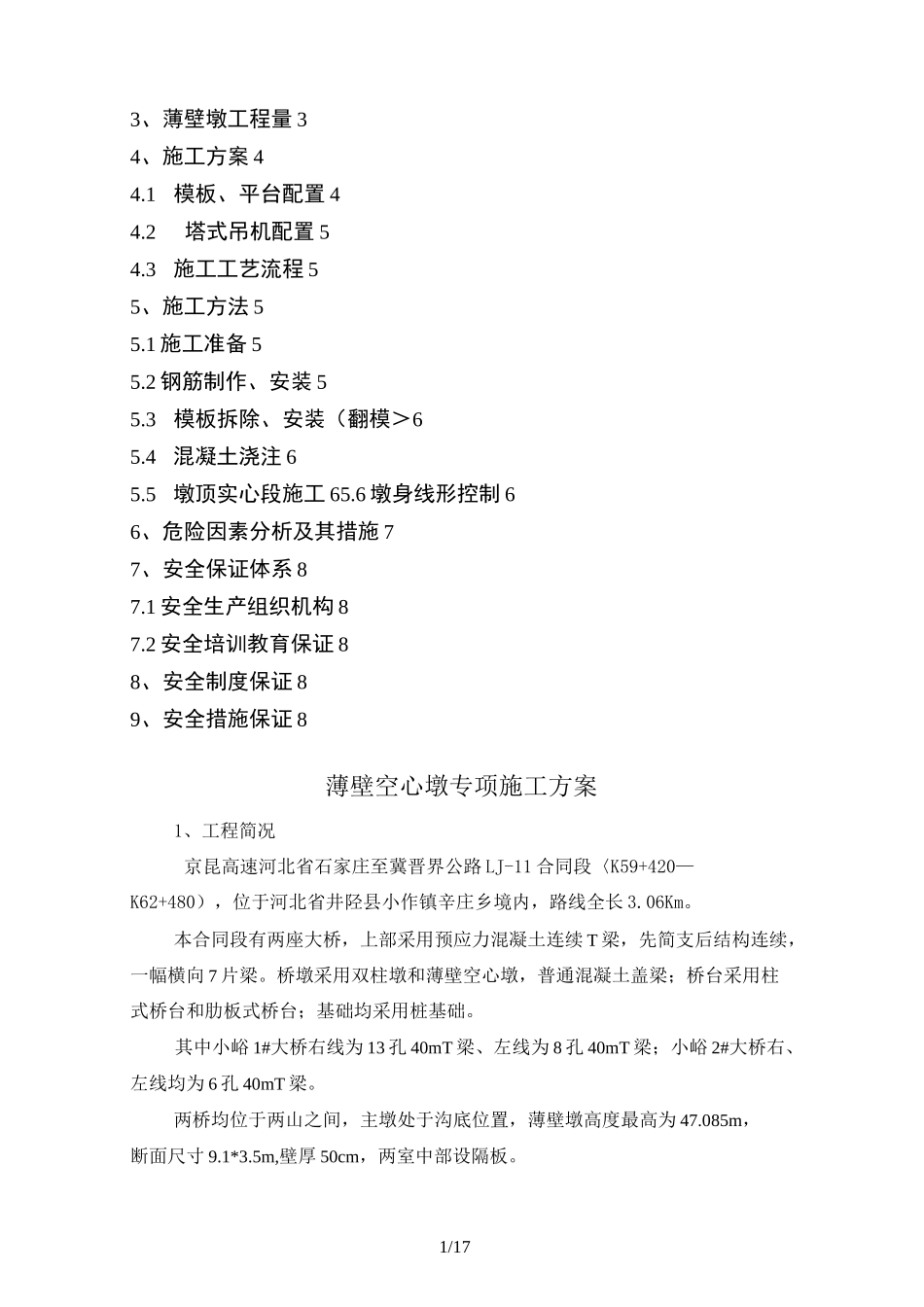

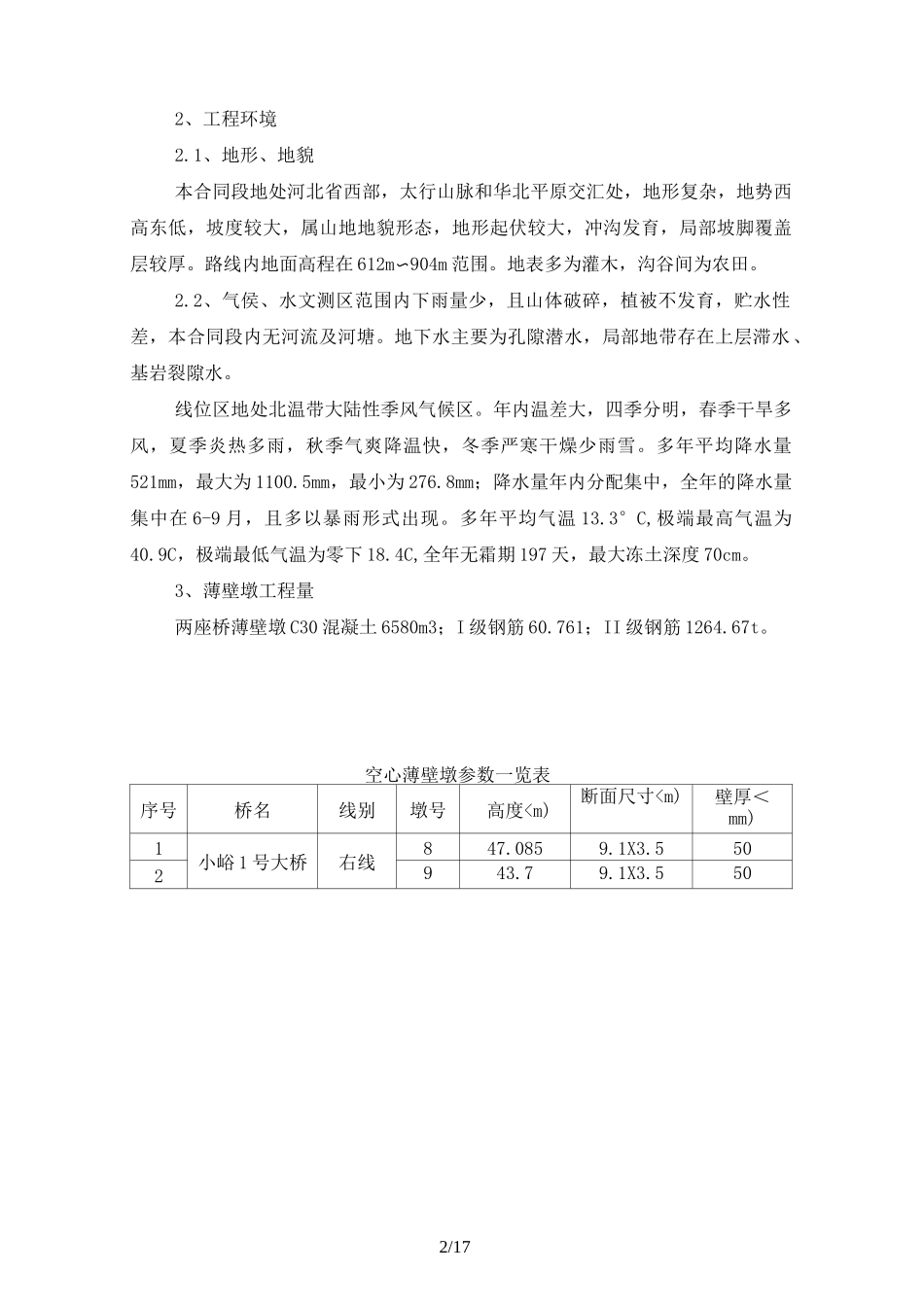

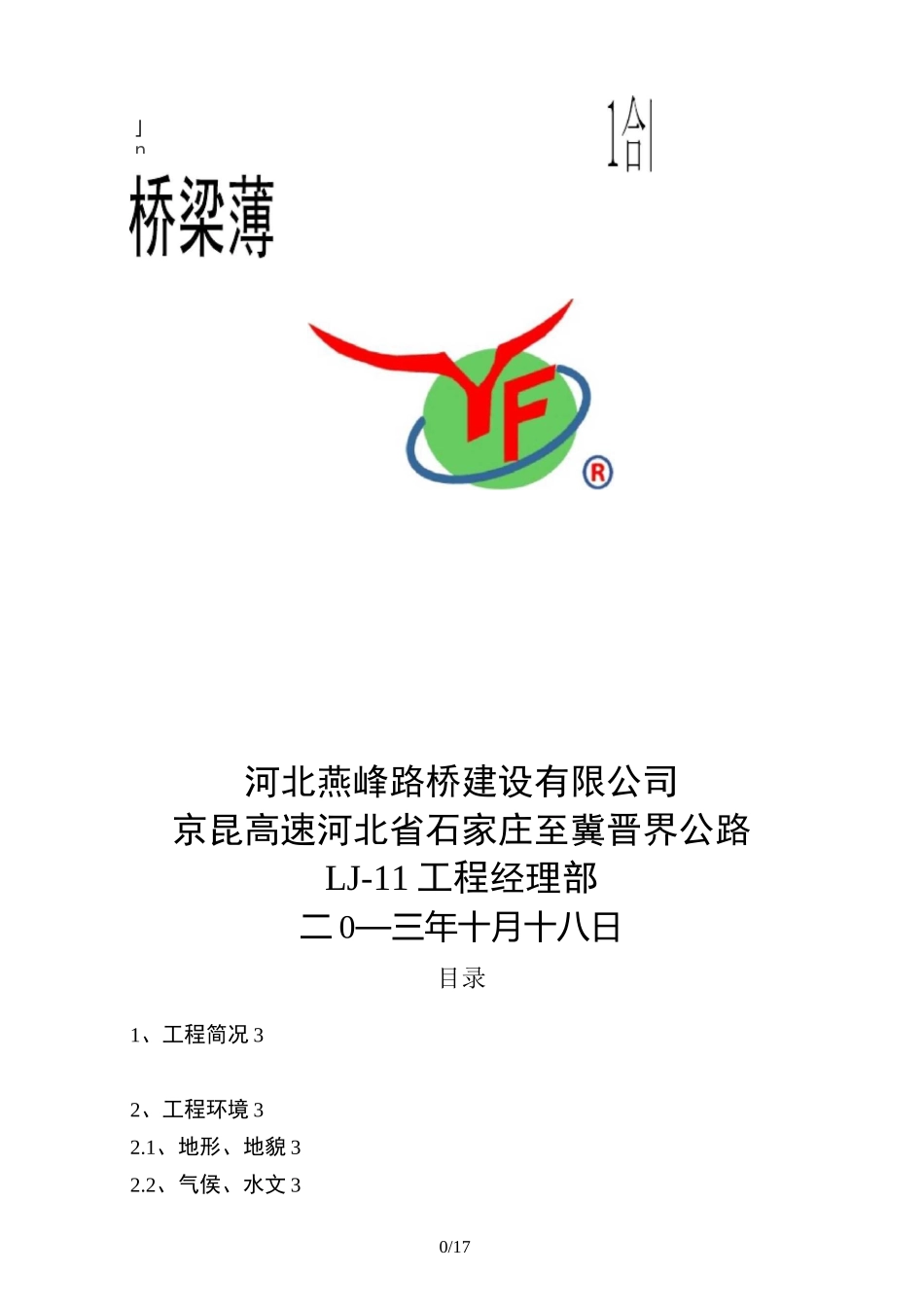

0/17」n河北燕峰路桥建设有限公司京昆高速河北省石家庄至冀晋界公路LJ-11 工程经理部二 0—三年十月十八日目录1、工程简况 32、工程环境 32.1、地形、地貌 32.2、气侯、水文 31/173、薄壁墩工程量 34、施工方案 44.1 模板、平台配置 44.2塔式吊机配置 54.3 施工工艺流程 55、施工方法 55.1 施工准备 55.2 钢筋制作、安装 55.3 模板拆除、安装（翻模＞65.4 混凝土浇注 65.5 墩顶实心段施工 65.6 墩身线形控制 66、危险因素分析及其措施 77、安全保证体系 87.1 安全生产组织机构 87.2 安全培训教育保证 88、安全制度保证 89、安全措施保证 8薄壁空心墩专项施工方案1、工程简况京昆高速河北省石家庄至冀晋界公路 LJ-11 合同段〈K59+420—K62+480），位于河北省井陉县小作镇辛庄乡境内，路线全长 3.06Km。本合同段有两座大桥，上部采用预应力混凝土连续 T 梁，先简支后结构连续，一幅横向 7 片梁。桥墩采用双柱墩和薄壁空心墩，普通混凝土盖梁；桥台采用柱式桥台和肋板式桥台；基础均采用桩基础。其中小峪 1#大桥右线为 13 孔 40mT 梁、左线为 8 孔 40mT 梁；小峪 2#大桥右、左线均为 6 孔 40mT 梁。两桥均位于两山之间，主墩处于沟底位置，薄壁墩高度最高为 47.085m，断面尺寸 9.1*3.5m,壁厚 50cm，两室中部设隔板。2/172、工程环境2.1、地形、地貌本合同段地处河北省西部，太行山脉和华北平原交汇处，地形复杂，地势西高东低，坡度较大，属山地地貌形态，地形起伏较大，冲沟发育，局部坡脚覆盖层较厚。路线内地面高程在 612m〜904m 范围。地表多为灌木，沟谷间为农田。2.2、气侯、水文测区范围内下雨量少，且山体破碎，植被不发育，贮水性差，本合同段内无河流及河塘。地下水主要为孔隙潜水，局部地带存在上层滞水、基岩裂隙水。线位区地处北温带大陆性季风气候区。年内温差大，四季分明，春季干旱多风，夏季炎热多雨，秋季气爽降温快，冬季严寒干燥少雨雪。多年平均降水量521mm，最大为 1100.5mm，最小为 276.8mm；降水量年内分配集中，全年的降水量集中在 6-9 月，且多以暴雨形式出现。多年平均气温 13.3°C,极端最高气温为40.9C，极端最低气温为零下 18.4C,全年无霜期 197 天，最大冻土深度 70cm。3、薄壁墩工程量两座桥薄壁墩 C30 混凝土 6580m3；I 级钢筋 60.761；II 级钢筋 1264.67t。空心薄壁墩参数一览表序号桥名线别墩号高度
