风机盘管、新风机组技术要求

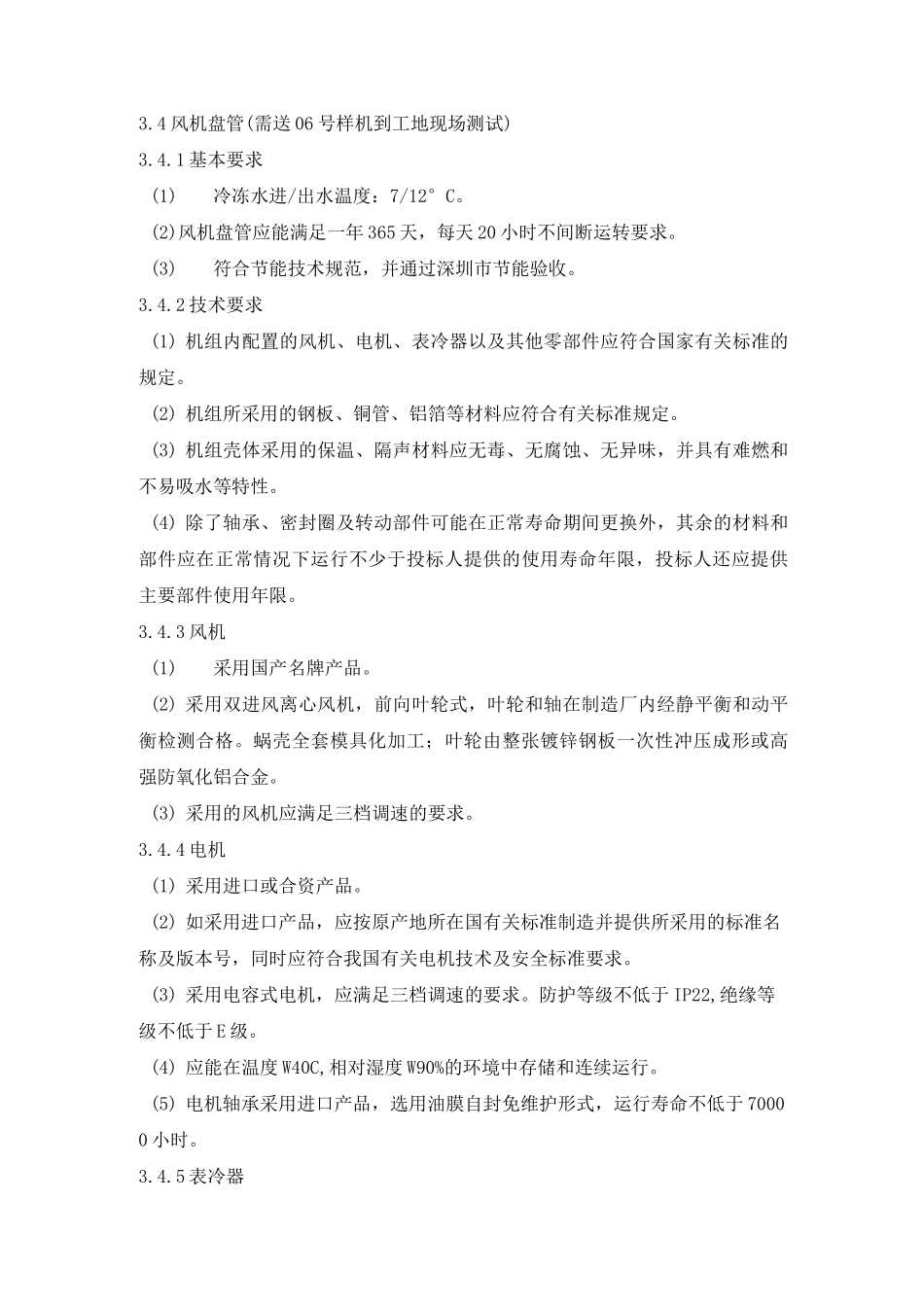

3.4 风机盘管(需送 06 号样机到工地现场测试)3.4.1 基本要求(1)冷冻水进/出水温度：7/12°C。(2)风机盘管应能满足一年 365 天，每天 20 小时不间断运转要求。(3)符合节能技术规范，并通过深圳市节能验收。3.4.2 技术要求(1) 机组内配置的风机、电机、表冷器以及其他零部件应符合国家有关标准的规定。(2) 机组所采用的钢板、铜管、铝箔等材料应符合有关标准规定。(3) 机组壳体采用的保温、隔声材料应无毒、无腐蚀、无异味，并具有难燃和不易吸水等特性。(4) 除了轴承、密封圈及转动部件可能在正常寿命期间更换外，其余的材料和部件应在正常情况下运行不少于投标人提供的使用寿命年限，投标人还应提供主要部件使用年限。3.4.3 风机(1)采用国产名牌产品。(2) 采用双进风离心风机，前向叶轮式，叶轮和轴在制造厂内经静平衡和动平衡检测合格。蜗壳全套模具化加工；叶轮由整张镀锌钢板一次性冲压成形或高强防氧化铝合金。(3) 采用的风机应满足三档调速的要求。3.4.4 电机(1) 采用进口或合资产品。(2) 如采用进口产品，应按原产地所在国有关标准制造并提供所采用的标准名称及版本号，同时应符合我国有关电机技术及安全标准要求。(3) 采用电容式电机，应满足三档调速的要求。防护等级不低于 IP22,绝缘等级不低于 E 级。(4) 应能在温度 W40C,相对湿度 W90%的环境中存储和连续运行。(5) 电机轴承采用进口产品，选用油膜自封免维护形式，运行寿命不低于 70000 小时。3.4.5 表冷器（1）铜管采用国产优质紫铜管。换热器采用双曲波纹双翻边电子级铝箔肋片和09.52 空调专用紫铜管。换热器采用大弯管结构，集束机械式涨管，确保肋片和铜管接触紧密牢靠，传热效率高。（2）翅片采用国产优质铝箔制作，表面带亲水膜。应采用高效翅片型式。采用双曲波纹双翻边结构肋片，翻边高度 2mm。（3）盘管管路顶端应设排气阀。（4）盘管采用铜管串铝翅片通过整体机械胀管连接而成，铜管与翅片间应紧密结合，以减少接触热阻。（5）表冷器盘管应满足招标要求的技术参数，在设计时应考虑一定的安全系数。（6）盘管应经气压或水压试验合格（测试压力不小于 20kg/cm2）,满足规定的工作压力要求。（7）水管接口方向应符合施工图中的要求。（8）每个风机盘管，至少有 3 排管。（9）盘管水管水流速不能低于 0.6m/s 及高于 1.8m/s。3.4.6 机壳机壳采用 6±0.8mm 优质镀锌板冲压成型，并贴绝热材料保温。3.4.7 凝结水盘采用加长型，不锈钢整体冲...
