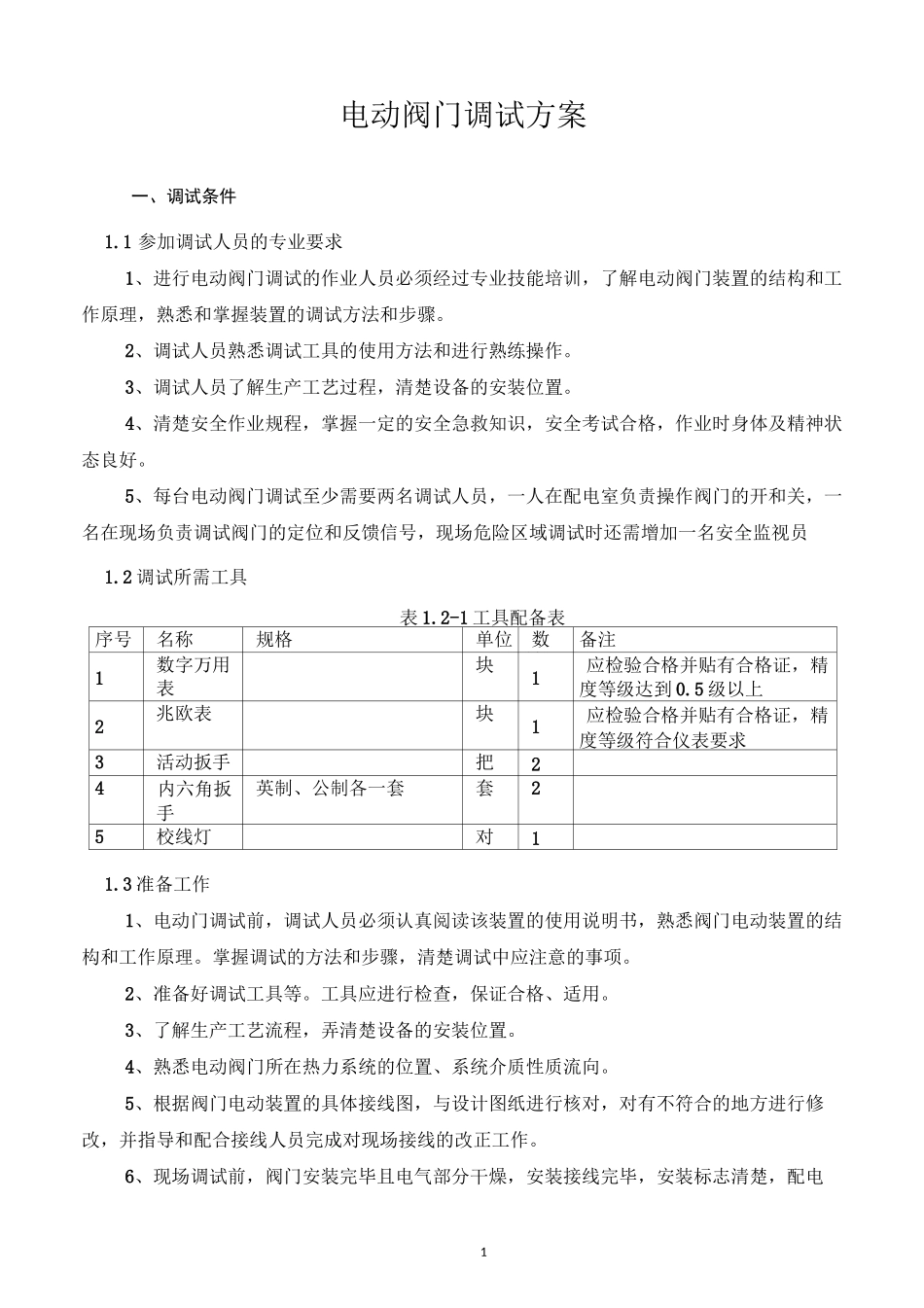

1电动阀门调试方案一、调试条件1.1 参加调试人员的专业要求1、进行电动阀门调试的作业人员必须经过专业技能培训，了解电动阀门装置的结构和工作原理，熟悉和掌握装置的调试方法和步骤。2、调试人员熟悉调试工具的使用方法和进行熟练操作。3、调试人员了解生产工艺过程，清楚设备的安装位置。4、清楚安全作业规程，掌握一定的安全急救知识，安全考试合格，作业时身体及精神状态良好。5、每台电动阀门调试至少需要两名调试人员，一人在配电室负责操作阀门的开和关，一名在现场负责调试阀门的定位和反馈信号，现场危险区域调试时还需增加一名安全监视员1.2 调试所需工具表 1.2-1 工具配备表序号名称规格单位数量备注1数字万用表块1应检验合格并贴有合格证，精度等级达到 0.5 级以上2兆欧表块1应检验合格并贴有合格证，精度等级符合仪表要求3活动扳手把24内六角扳手英制、公制各一套套25校线灯对11.3 准备工作1、电动门调试前，调试人员必须认真阅读该装置的使用说明书，熟悉阀门电动装置的结构和工作原理。掌握调试的方法和步骤，清楚调试中应注意的事项。2、准备好调试工具等。工具应进行检查，保证合格、适用。3、了解生产工艺流程，弄清楚设备的安装位置。4、熟悉电动阀门所在热力系统的位置、系统介质性质流向。5、根据阀门电动装置的具体接线图，与设计图纸进行核对，对有不符合的地方进行修改，并指导和配合接线人员完成对现场接线的改正工作。6、现场调试前，阀门安装完毕且电气部分干燥，安装接线完毕，安装标志清楚，配电2盘电源具备送电条件，且电源电压符合要求。高处作业的架子搭设牢固可靠。7、控制盘及就地有良好的照明条件，配电盘内清洁卫生，清除就地有妨碍调试的障碍物。8、工艺系统具备调试条件，阀门的动作不会造成系统安全问题。对于已经投入的热力系统管道上的阀门调试，动作时还必须征得相关方认可，试运期间进行阀门调试前须经试运组同意，并办理工作票。9、DCS 系统工作正常，能正常显示设备状态和发出控制指令。二、调试方案2.1 调试程序流程图校对阀门控制回路测量控制装置绝缘电阻检查是否具备调试条件测量电机直流电阻将控制回路改为点动模式芋动将阀门摇至中间位置~T~检杳阀门动作方向检查彳 F 程开关控制功能检查力矩开关控制功能~T~调整转矩限制机构调整行程控制机构~T~将回路改为自保持模式记录调试参数*清理调试现场2.2 调试方法及要求因电动门种类太多，在此只阐述最基本的不调整电动门的调试内容，其...
