油井液面测试方法

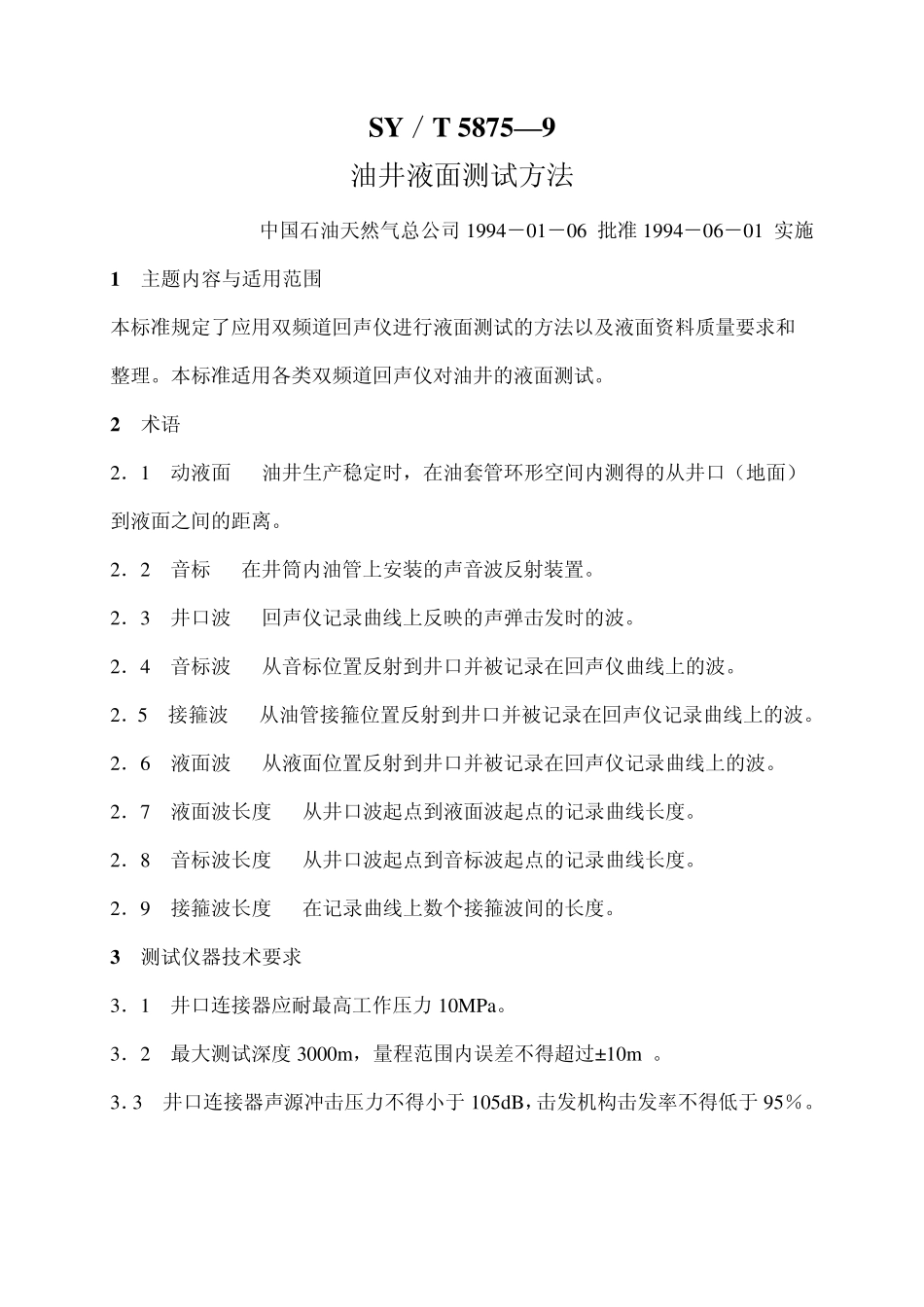

SY／T 5875—9 油井液面测试方法 中国石油天然气总公司1994－01－06 批准1994－06－01 实施 1 主题内容与适用范围 本标准规定了应用双频道回声仪进行液面测试的方法以及液面资料质量要求和整理。本标准适用各类双频道回声仪对油井的液面测试。 2 术语 2．1 动液面 油井生产稳定时，在油套管环形空间内测得的从井口（地面）到液面之间的距离。 2．2 音标 在井筒内油管上安装的声音波反射装置。 2．3 井口波 回声仪记录曲线上反映的声弹击发时的波。 2．4 音标波 从音标位置反射到井口并被记录在回声仪曲线上的波。 2．5 接箍波 从油管接箍位置反射到井口并被记录在回声仪记录曲线上的波。 2．6 液面波 从液面位置反射到井口并被记录在回声仪记录曲线上的波。 2．7 液面波长度 从井口波起点到液面波起点的记录曲线长度。 2．8 音标波长度 从井口波起点到音标波起点的记录曲线长度。 2．9 接箍波长度 在记录曲线上数个接箍波间的长度。 3 测试仪器技术要求 3．1 井口连接器应耐最高工作压力 10MPa。 3．2 最大测试深度 3000m，量程范围内误差不得超过±10m 。 3．3 井口连接器声源冲击压力不得小于 105dB，击发机构击发率不得低于 95％。 3．4 在5MPa 气压下井口连接器各连接部位不得漏气，异径接头在20MPa 水压下保持30min 不得破坏，油管螺纹在15MPa 水压下应无渗漏。 3．5 充电机工作电压力 220V，频率为 50HZ。 3．6 正常走纸速度为 100mm／s± 2mm／s。 3．7 走纸速度稳定时间在高温或常温下不大于 4s。在低温下不大于 30s。走纸速度不稳定度为 0．2％。 4 测试准备 4．1 测前要求油井生产稳定。有热洗流程的井管线各阀门不得渗漏，套管阀门开启灵活。套压表量程合适，精度不低于 0．5 级。 4．2 套管头能保证装卸仪器和操作方便。油套管环形空间无蜡和油污等粘附井壁。 4．3 所选仪器应能满足测试技术要求，并给仪器充足电源电压。 4．4 检查井下管柱结构资料是否清楚，并熟悉井口流程及工作制度。 5 测试操作要求 5．1 必须关闭套管阀门，卸下套管阀门堵头，再将井口连接器装在套管堵头上。 5．2 凡用声弹击发的仪器，测前均应将扳机用安全销锁牢。 5．3 连接器安装好后，打开套管阀门时初期要慢，连接器上的放阀空应关严。 5．4 对套压大于零的井，特别是高套压井，必须在套管阀门打开时无异常情况下才能装接信号线。 5．5 测试时连接用的信号...
