油套管及配套接箍螺纹

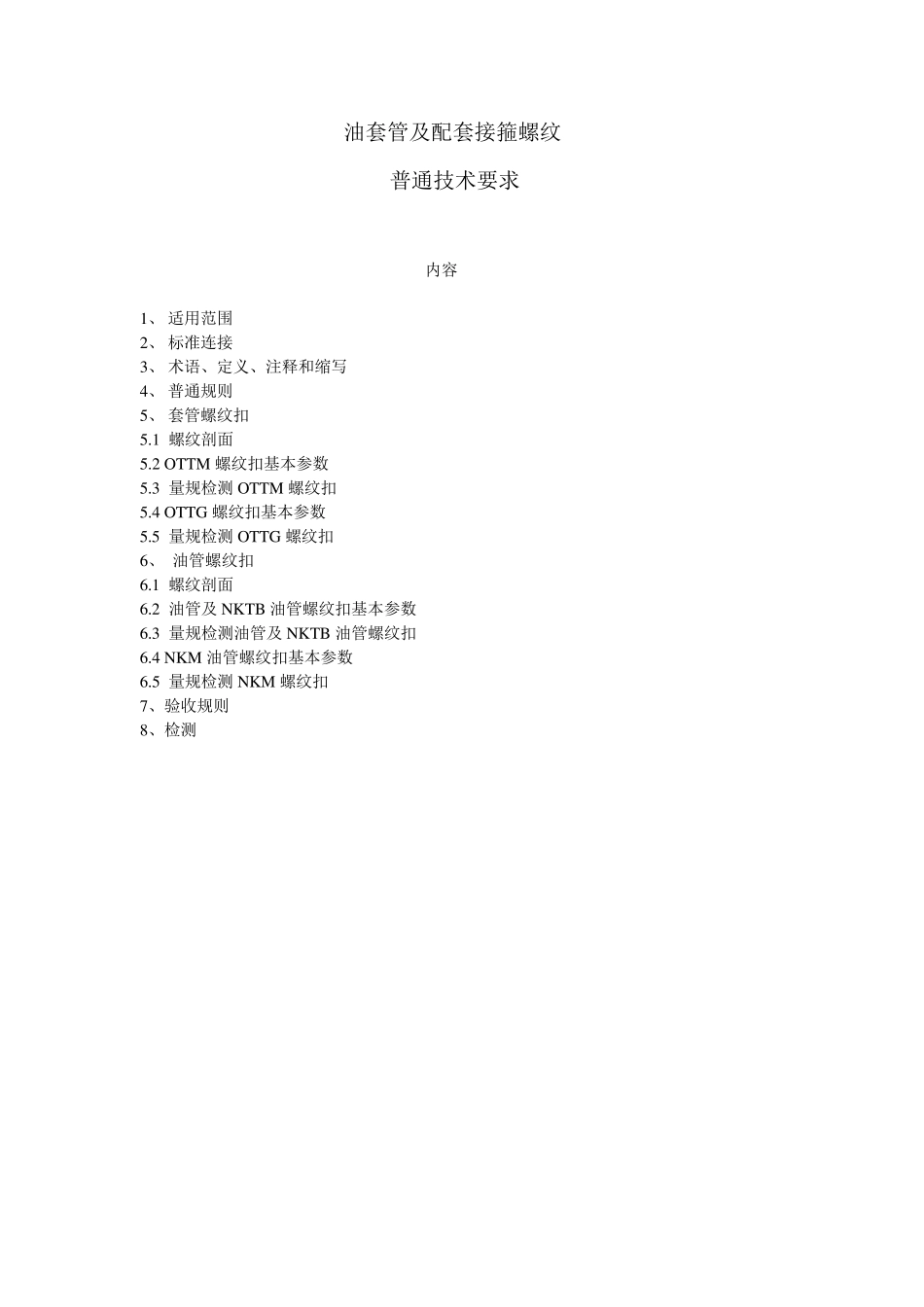

油套管及配套接箍螺纹_第1页
1/15

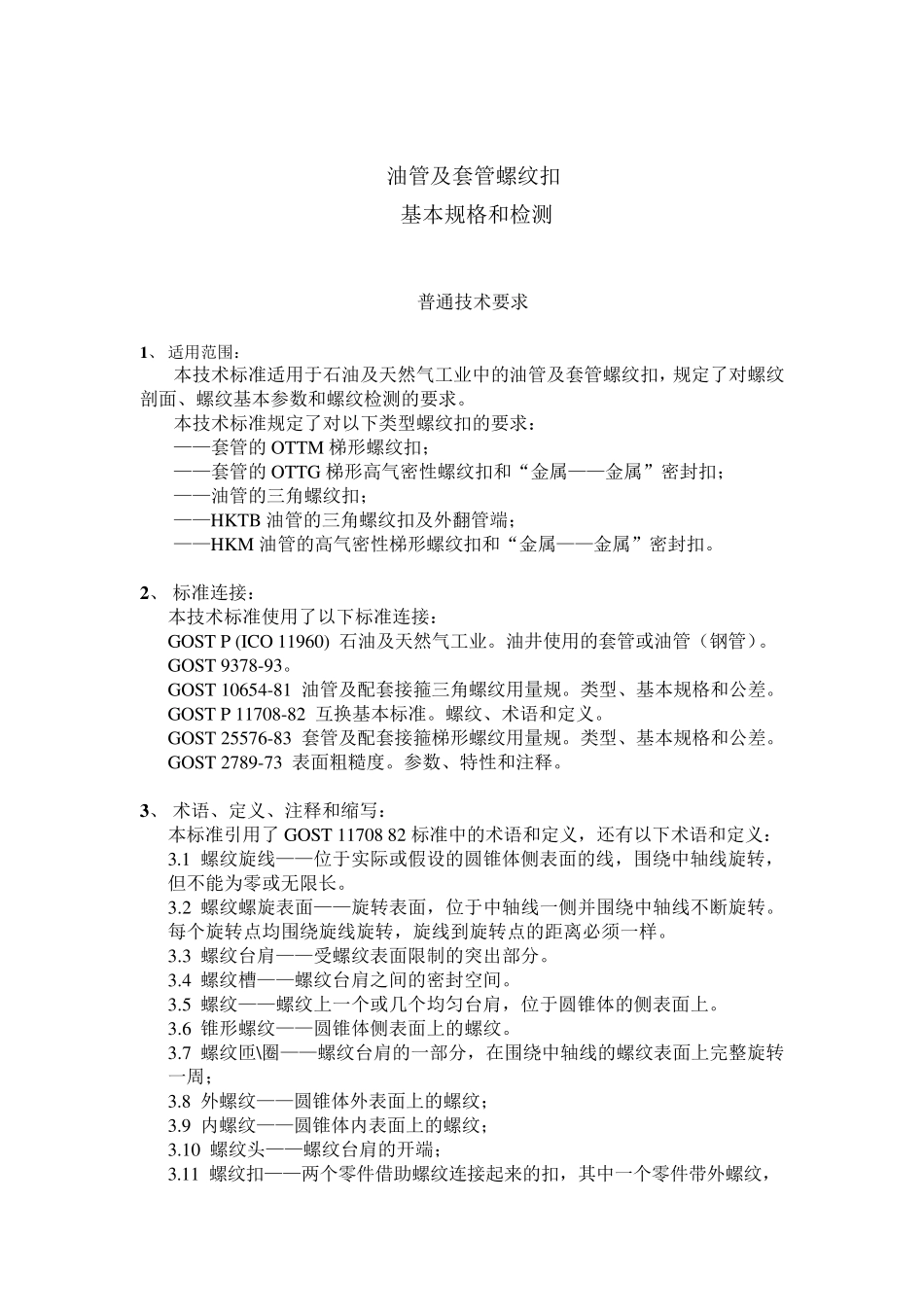

油套管及配套接箍螺纹_第2页
2/15

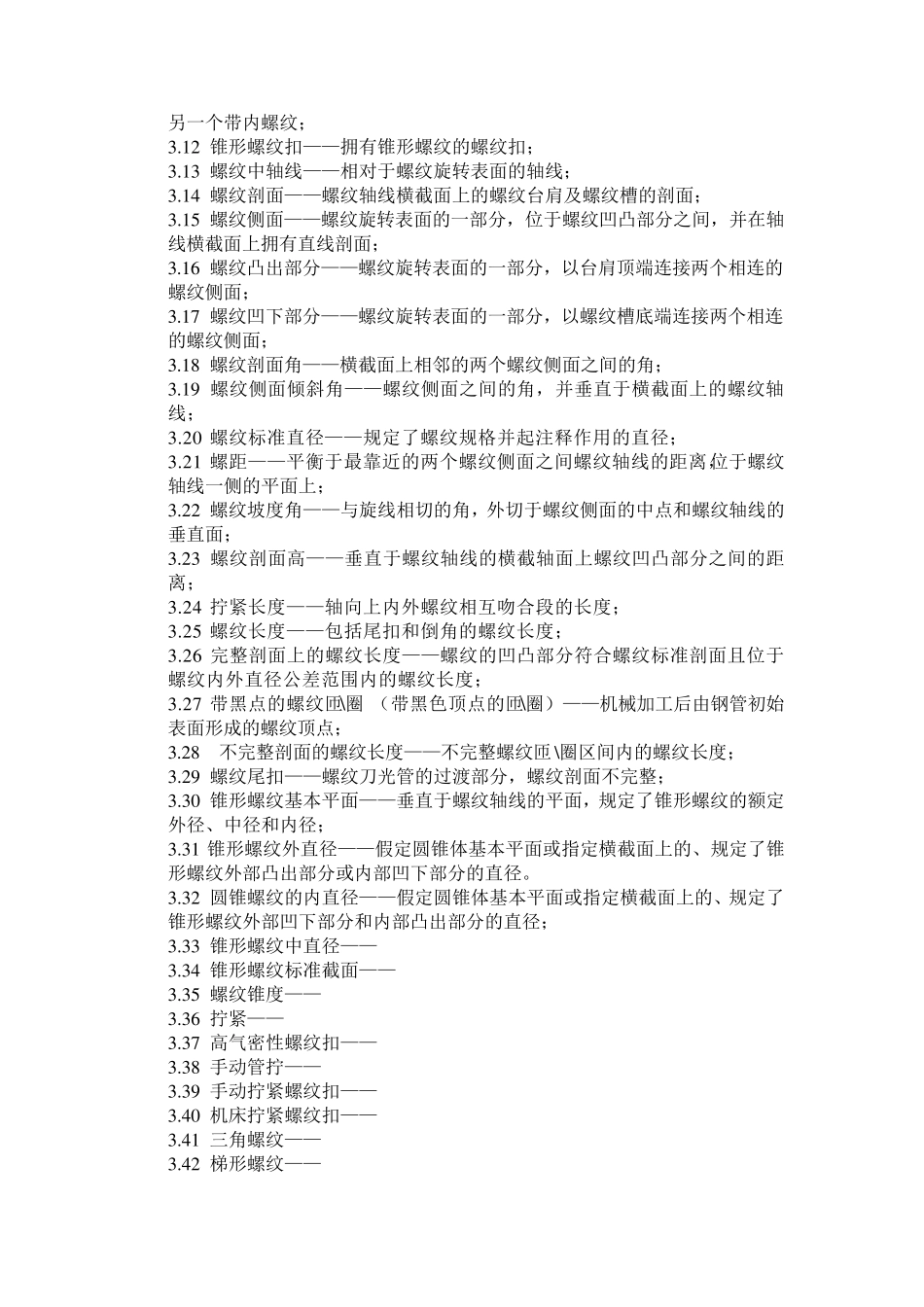

油套管及配套接箍螺纹_第3页
3/15
油套管及配套接箍螺纹 普通技术要求 内容 1、 适用范围 2、 标准连接 3、 术语、定义、注释和缩写 4、 普通规则 5、 套管螺纹扣 5.1 螺纹剖面 5.2 OTTM 螺纹扣基本参数 5.3 量规检测 OTTM 螺纹扣 5.4 OTTG 螺纹扣基本参数 5.5 量规检测 OTTG 螺纹扣 6、 油管螺纹扣 6.1 螺纹剖面 6.2 油管及NKTB 油管螺纹扣基本参数 6.3 量规检测油管及NKTB 油管螺纹扣 6.4 NKM 油管螺纹扣基本参数 6.5 量规检测 NKM 螺纹扣 7、验收规则 8、检测 油管及套管螺纹扣 基本规格和检测 普通技术要求 1 、 适用范围: 本技术标准适用于石油及天然气工业中的油管及套管螺纹扣,规定了对螺纹剖面、螺纹基本参数和螺纹检测的要求。 本技术标准规定了对以下类型螺纹扣的要求: ——套管的OTTM 梯形螺纹扣; ——套管的OTTG 梯形高气密性螺纹扣和“金属——金属”密封扣; ——油管的三角螺纹扣; ——HKTB 油管的三角螺纹扣及外翻管端; ——HKM 油管的高气密性梯形螺纹扣和“金属——金属”密封扣。 2 、 标准连接: 本技术标准使用了以下标准连接: GOST P (ICO 11960) 石油及天然气工业。油井使用的套管或油管(钢管)。 GOST 9378-93。 GOST 10654-81 油管及配套接箍三角螺纹用量规。类型、基本规格和公差。 GOST P 11708-82 互换基本标准。螺纹、术语和定义。 GOST 25576-83 套管及配套接箍梯形螺纹用量规。类型、基本规格和公差。 GOST 2789-73 表面粗糙度。参数、特性和注释。 3 、 术语、定义、注释和缩写: 本标准引用了GOST 11708 82 标准中的术语和定义,还有以下术语和定义: 3.1 螺纹旋线——位于实际或假设的圆锥体侧表面的线,围绕中轴线旋转,但不能为零或无限长。 3.2 螺纹螺旋表面——旋转表面,位于中轴线一侧并围绕中轴线不断旋转。每个旋转点均围绕旋线旋转,旋线到旋转点的距离必须一样。 3.3 螺纹台肩——受螺纹表面限制的突出部分。 3.4 螺纹槽——螺纹台肩之间的密封空间。 3.5 螺纹——螺纹上一个或几个均匀台肩,位于圆锥体的侧表面上。 3.6 锥形螺纹——圆锥体侧表面上的螺纹。 3.7 螺纹匝\圈——螺纹台肩的一部分,在围绕中轴线的螺纹表面上完整旋转一周; 3.8 外螺纹——圆锥体外表面上的螺纹; 3.9 内螺纹——圆锥体内表面上的螺纹; 3.10 螺纹头——螺纹台肩的开端; 3.11 螺纹扣——两个零件借助螺纹连接起来的扣,...
