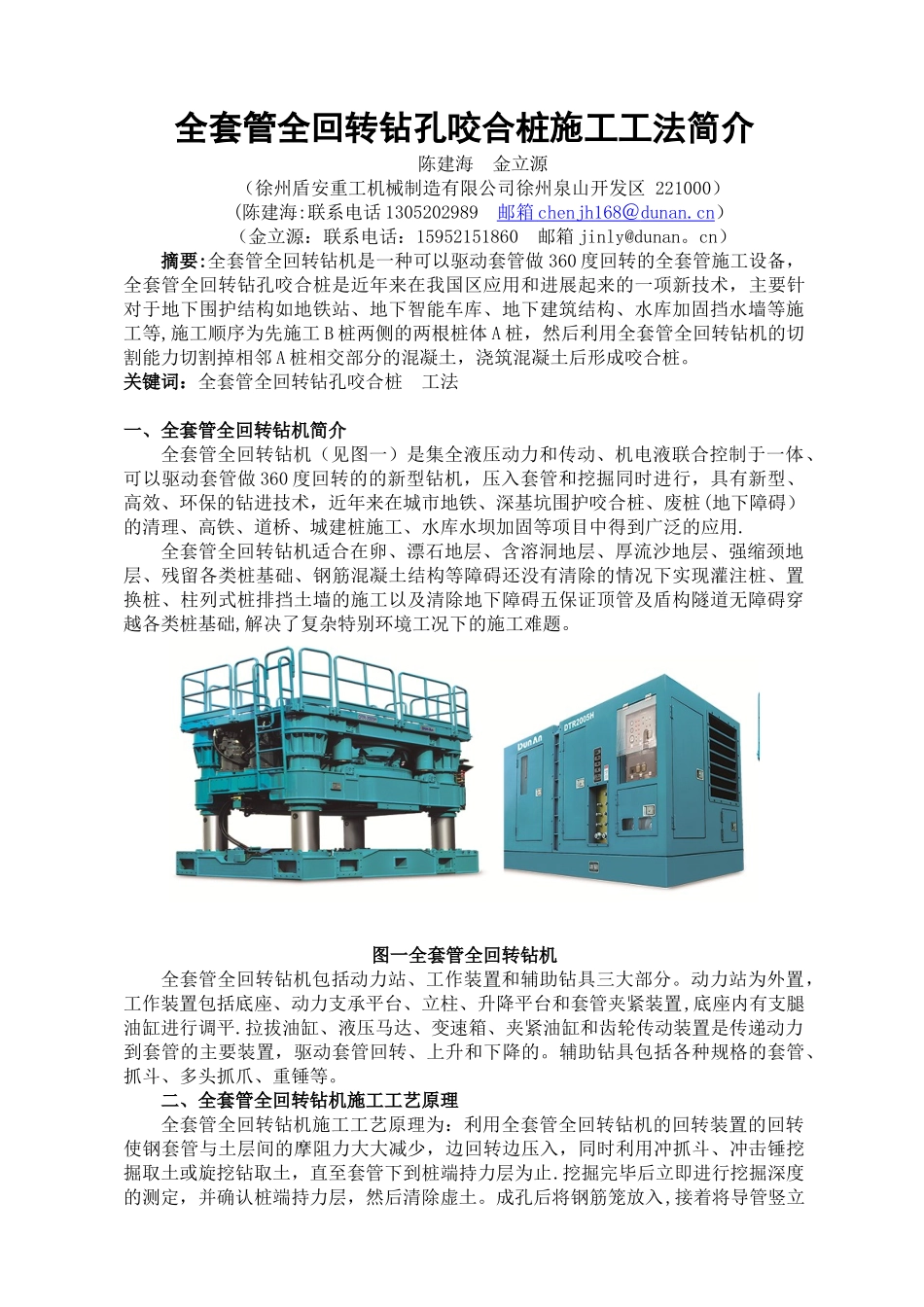

全套管全回转钻孔咬合桩施工工法简介陈建海 金立源（徐州盾安重工机械制造有限公司徐州泉山开发区 221000）(陈建海:联系电话 1305202989 邮箱 chenjh168 ＠ dunan.cn ）（金立源：联系电话：15952151860 邮箱 jinly@dunan。cn）摘要:全套管全回转钻机是一种可以驱动套管做 360 度回转的全套管施工设备，全套管全回转钻孔咬合桩是近年来在我国区应用和进展起来的一项新技术，主要针对于地下围护结构如地铁站、地下智能车库、地下建筑结构、水库加固挡水墙等施工等,施工顺序为先施工 B 桩两侧的两根桩体 A 桩，然后利用全套管全回转钻机的切割能力切割掉相邻 A 桩相交部分的混凝土，浇筑混凝土后形成咬合桩。关键词：全套管全回转钻孔咬合桩 工法一、全套管全回转钻机简介全套管全回转钻机（见图一）是集全液压动力和传动、机电液联合控制于一体、可以驱动套管做 360 度回转的的新型钻机，压入套管和挖掘同时进行，具有新型、高效、环保的钻进技术，近年来在城市地铁、深基坑围护咬合桩、废桩(地下障碍）的清理、高铁、道桥、城建桩施工、水库水坝加固等项目中得到广泛的应用.全套管全回转钻机适合在卵、漂石地层、含溶洞地层、厚流沙地层、强缩颈地层、残留各类桩基础、钢筋混凝土结构等障碍还没有清除的情况下实现灌注桩、置换桩、柱列式桩排挡土墙的施工以及清除地下障碍五保证顶管及盾构隧道无障碍穿越各类桩基础,解决了复杂特别环境工况下的施工难题。图一全套管全回转钻机全套管全回转钻机包括动力站、工作装置和辅助钻具三大部分。动力站为外置，工作装置包括底座、动力支承平台、立柱、升降平台和套管夹紧装置,底座内有支腿油缸进行调平.拉拔油缸、液压马达、变速箱、夹紧油缸和齿轮传动装置是传递动力到套管的主要装置，驱动套管回转、上升和下降的。辅助钻具包括各种规格的套管、抓斗、多头抓爪、重锤等。二、全套管全回转钻机施工工艺原理全套管全回转钻机施工工艺原理为：利用全套管全回转钻机的回转装置的回转使钢套管与土层间的摩阻力大大减少，边回转边压入，同时利用冲抓斗、冲击锤挖掘取土或旋挖钻取土，直至套管下到桩端持力层为止.挖掘完毕后立即进行挖掘深度的测定，并确认桩端持力层，然后清除虚土。成孔后将钢筋笼放入,接着将导管竖立在钻孔中心，最后灌注混凝土成桩。全套管全回转钻机主要针对高回填地层、岩溶地层、地下水丰富的砂层、卵砾石地层以及沿海地区软基或硬岩地区钻进成孔、复杂破裂的填石填...
