油浸式变压器介绍

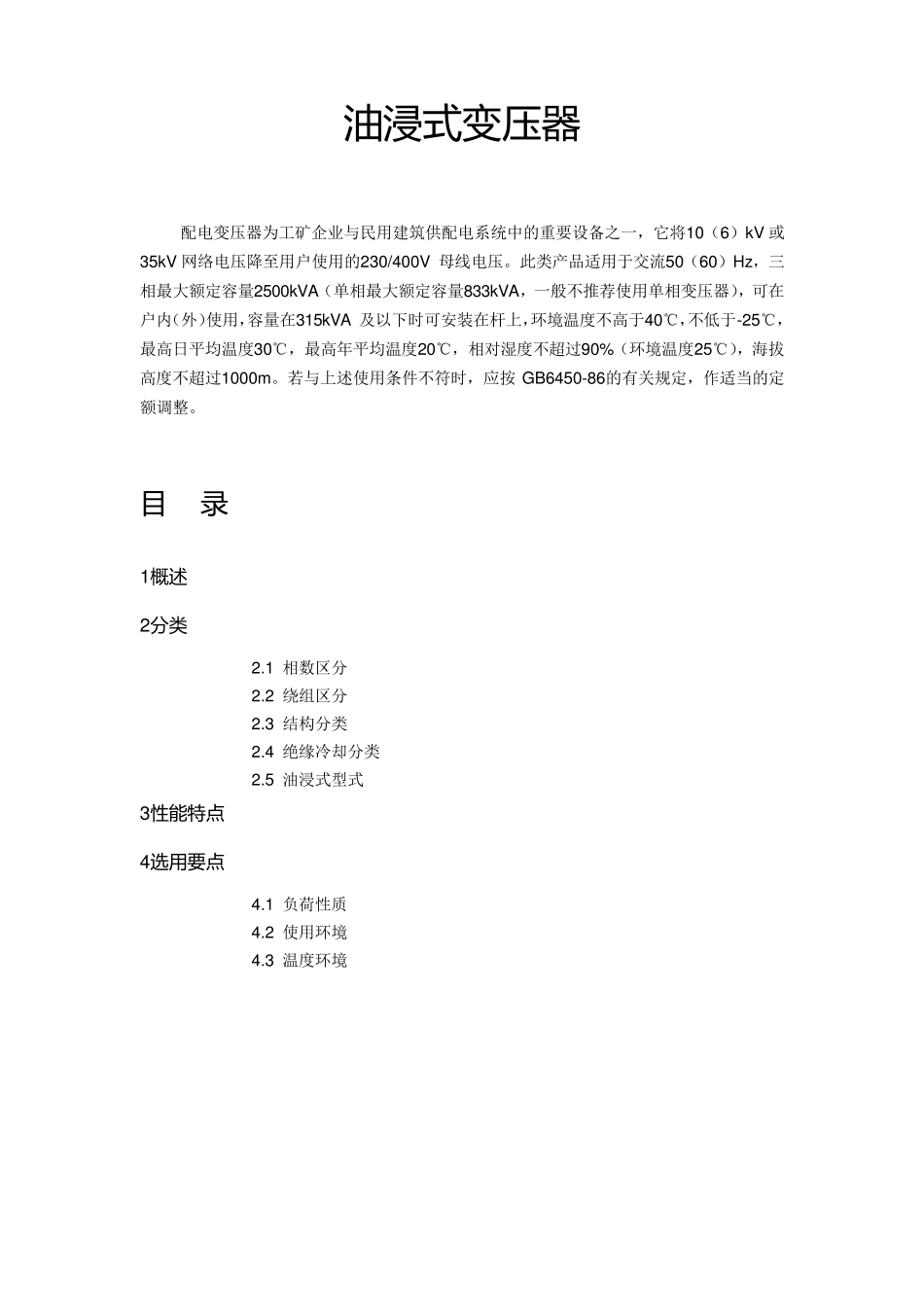

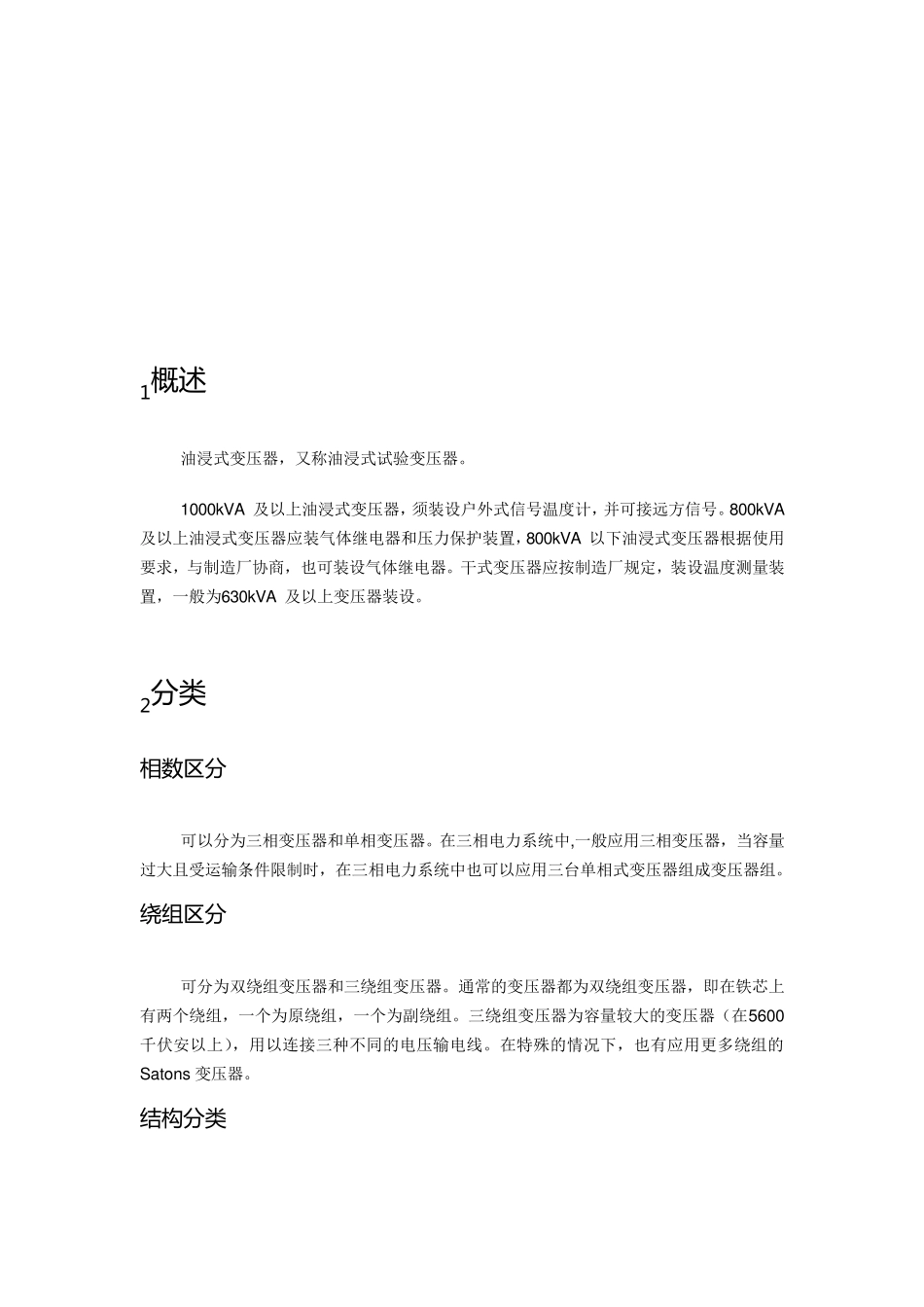

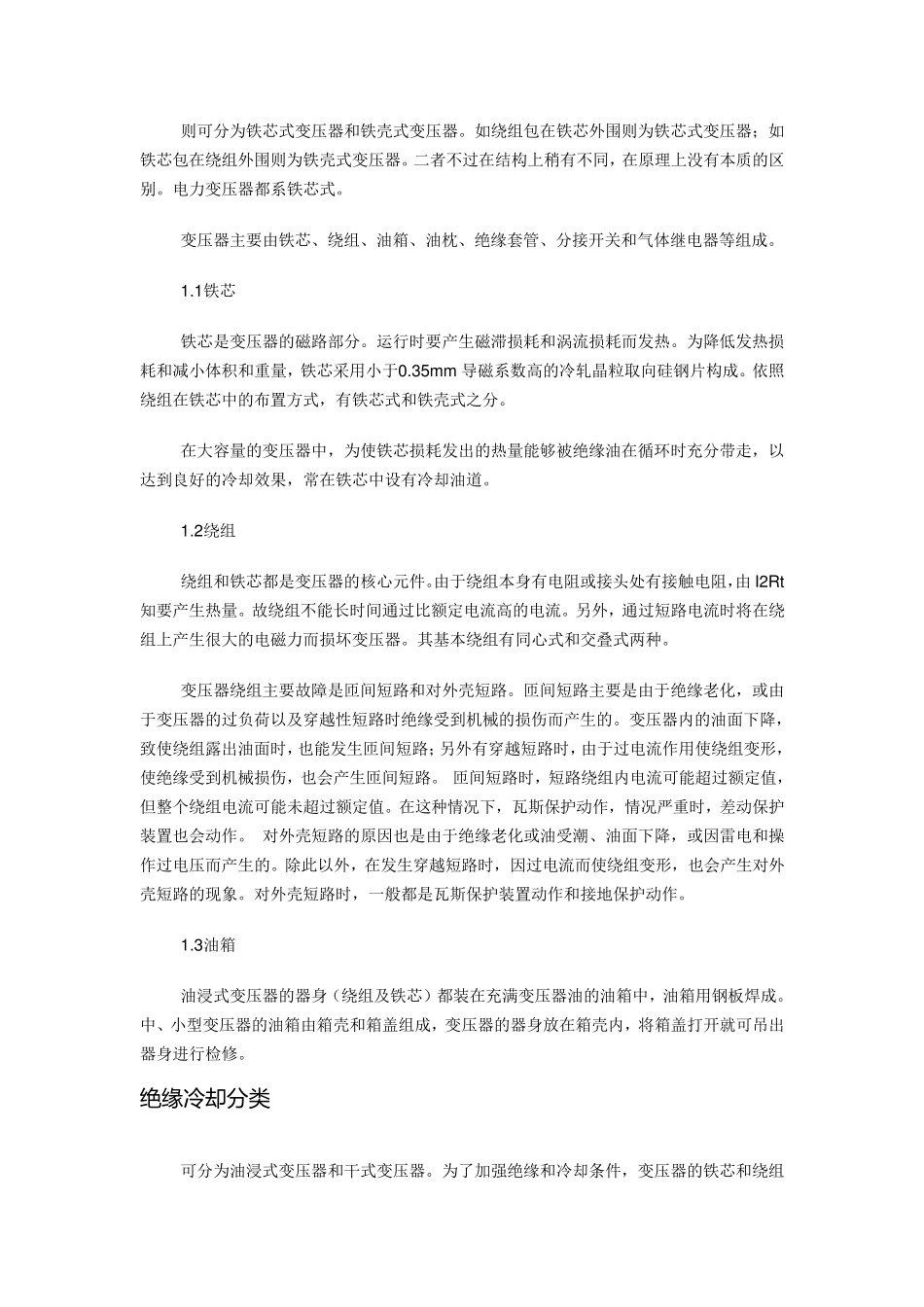

油 浸 式 变 压 器 配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10（6）kV 或35kV 网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50（60）Hz，三相最大额定容量2500kVA（单相最大额定容量833kVA，一般不推荐使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均温度30℃，最高年平均温度20℃，相对湿度不超过90%（环境温度25℃），海拔高度不超过1000m。若与上述使用条件不符时，应按 GB6450-86的有关规定，作适当的定额调整。 目 录 1概 述 2分类 2.1 相数区分 2.2 绕组区分 2.3 结构分类 2.4 绝缘冷却分类 2.5 油浸式型式 3性能特点 4选用要点 4.1 负荷性质 4.2 使用环境 4.3 温度环境 1概 述 油浸式变压器，又称油浸式试验变压器。 1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号。800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器。干式变压器应按制造厂规定，装设温度测量装置，一般为630kVA 及以上变压器装设。 2分类 相数区分 可以分为三相变压器和单相变压器。在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。 绕组区分 可分为双绕组变压器和三绕组变压器。通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。三绕组变压器为容量较大的变压器（在5600千伏安以上），用以连接三种不同的电压输电线。在特殊的情况下，也有应用更多绕组的Satons 变压器。 结构分类 则可分为铁芯式变压器和铁壳式变压器。如绕组包在铁芯外围则为铁芯式变压器；如铁芯包在绕组外围则为铁壳式变压器。二者不过在结构上稍有不同，在原理上没有本质的区别。电力变压器都系铁芯式。 变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器等组成。 1.1铁芯 铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用小于0.35mm 导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。 在大容量的变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好...
