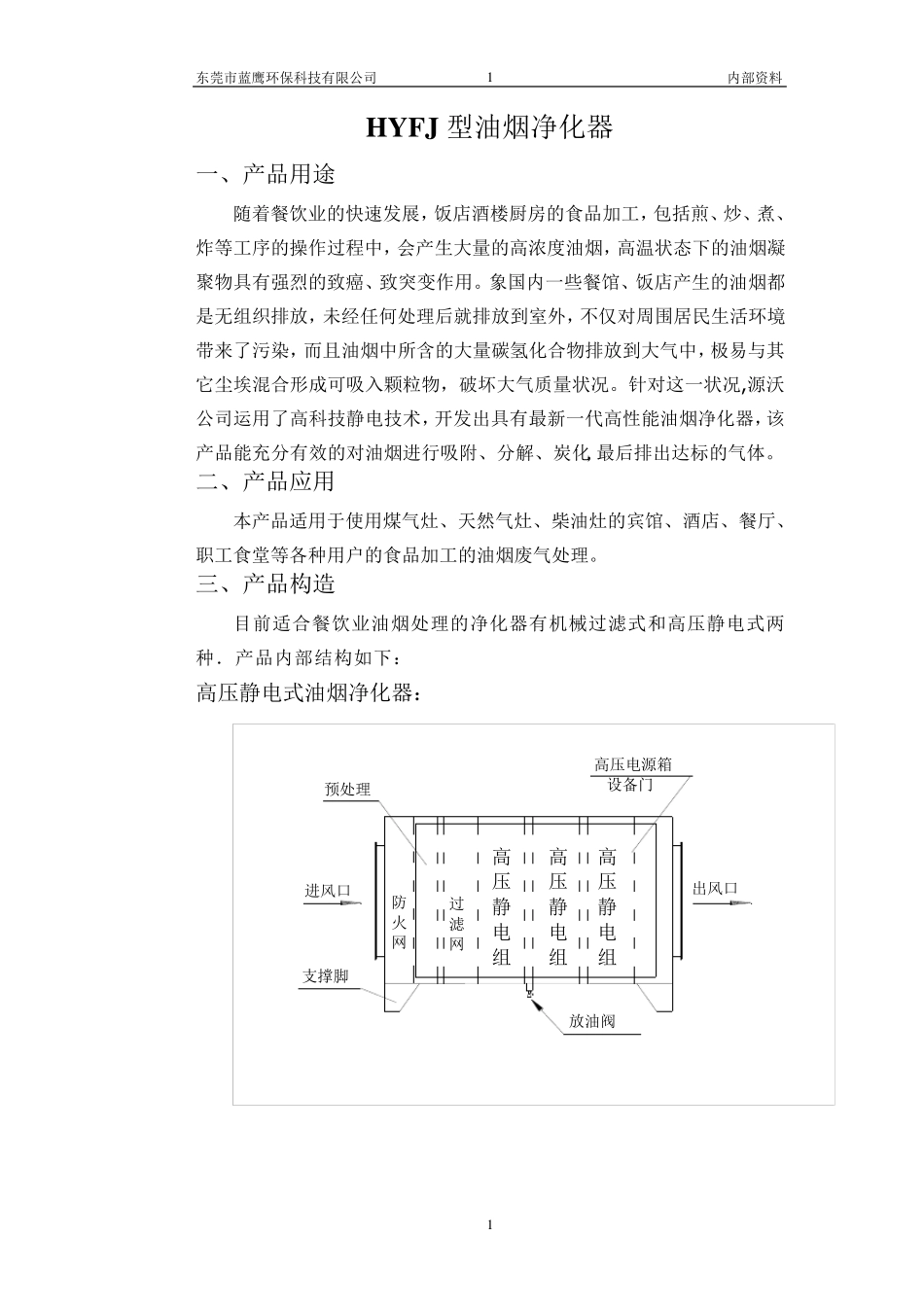

东莞市蓝鹰环保科技有限公司 内部资料 1 1 HY FJ 型油烟净化器 一、产品用途 随着餐饮业的快速发展，饭店酒楼厨房的食品加工，包括煎、炒、煮、炸等工序的操作过程中，会产生大量的高浓度油烟，高温状态下的油烟凝聚物具有强烈的致癌、致突变作用。象国内一些餐馆、饭店产生的油烟都是无组织排放，未经任何处理后就排放到室外，不仅对周围居民生活环境带来了污染，而且油烟中所含的大量碳氢化合物排放到大气中，极易与其它尘埃混合形成可吸入颗粒物，破坏大气质量状况。针对这一状况,源沃公司运用了高科技静电技术，开发出具有最新一代高性 能 油烟净化器，该产品能 充 分 有效 的对油烟进 行 吸附 、分 解 、炭 化,最后排出达 标 的气体 。 二 、产品应 用 本 产品适 用于 使 用煤 气灶 、天 然 气灶 、柴 油灶 的宾 馆、酒店、餐厅 、职 工食堂 等各 种 用户 的食品加工的油烟废 气处理。 三 、产品构 造 目 前 适 合餐饮业油烟处理的净化器有机 械 过滤 式 和 高压 静电式 两种 ． 产品内部结 构 如 下： 高压 静电式 油烟净化器： 高压静电组防火网支 撑 脚进 风 口过滤网预 处理高压静电组高压静电组放油阀出风 口高压 电源箱设 备 门 东莞市蓝鹰环保科技有限公司 内部资料 2 2 四、工作原理 采用机械分离和静电净化的双重作用。含油烟废气在风机的作用下吸入管道，进入油烟净化器的一级净化分离均衡装置，采用重力惯性净化技术，对大粒径油雾粒子进行物理分离并且均衡整流。分离出的大颗粒油滴在自身重力的作用下流入油槽排出。剩余的微小粒径油雾粒子进入高压高压静电场，高压静电场采用二段式高低压分离的静电工作原理，第一级电离极板的电场使微小粒径油雾粒子荷电，成为带电微粒，这些带电微粒到达第二级吸附极板后立刻被吸附且部分炭化。同时高压静电场激发的臭氧有效地缓解有害成分，起到消毒、除味的作用，最后通过过滤网格栅，排除洁净的空气。 五、产品特点 1、二段式高压包技术，市场普遍采用高压包技术，这种采用倍压的方式将高压和低压输出在使用时其内部高压模块的倍压电容容易在设备异常放电时被击穿 ，故 障 发生 率 很 高。我 们 采用专 利 的独 特双高压包技术，有效优 化了 静电油烟净化器的供 电结 构 ，以 两 个 互 不 相 干 的高、低压输出模块，核 心 部件 的故 障率 从 而 降 低至 每 年 ...
