油罐制作施工方案

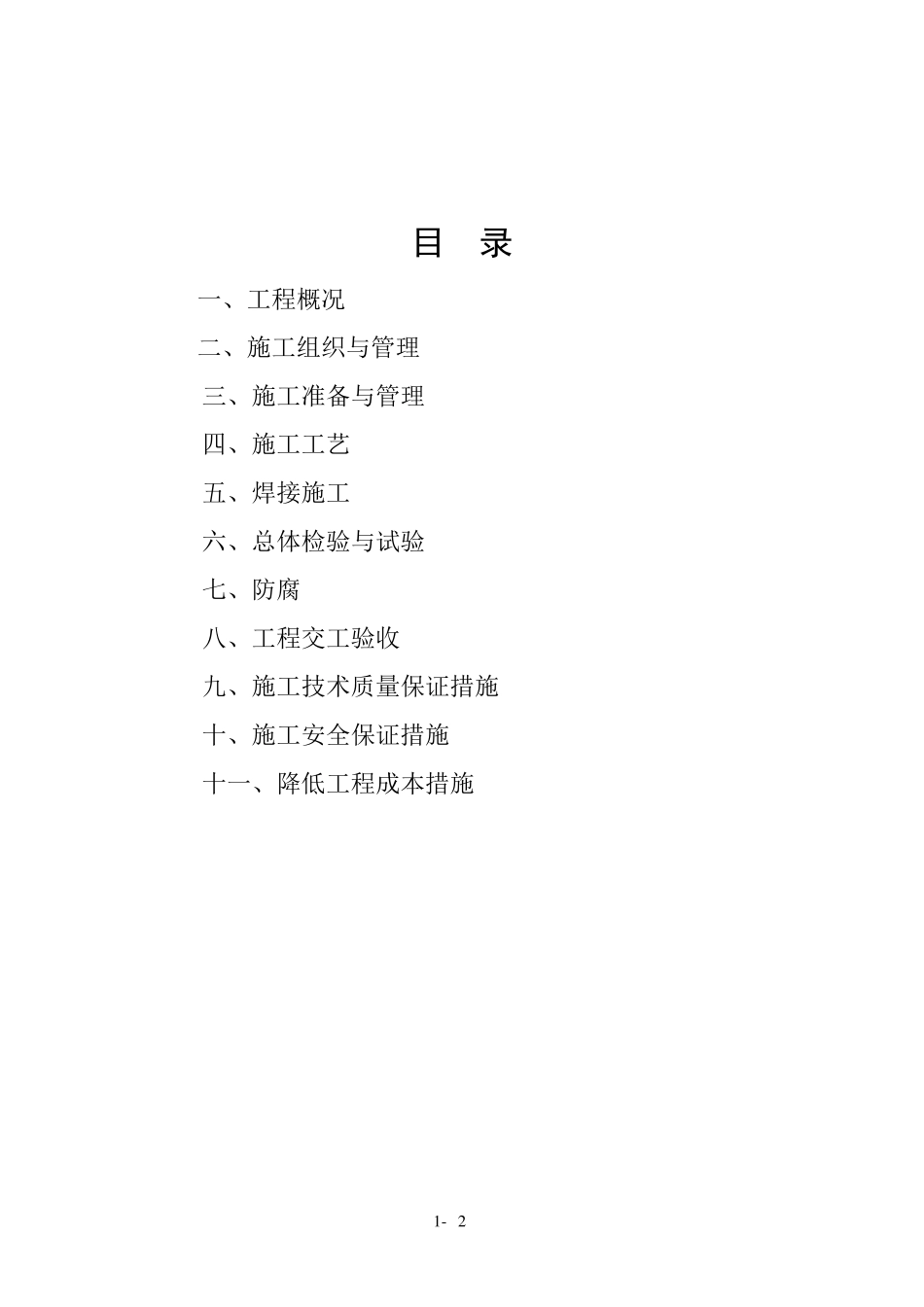

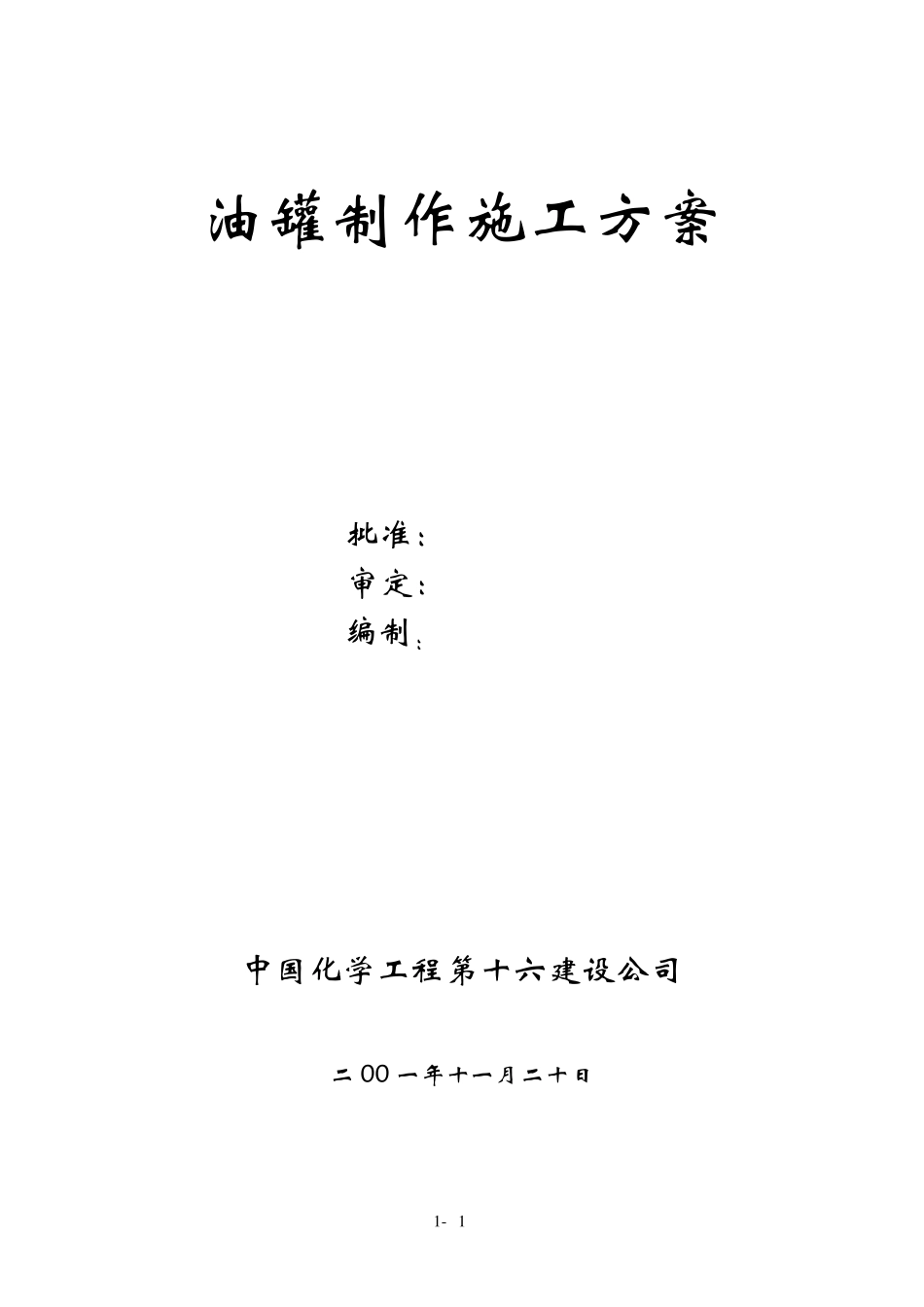

1 - 1 油 罐 制 作 施 工 方 案 批 准 ： 审 定 ： 编 制 ： 中 国 化 学 工 程 第 十 六 建 设 公 司 二 00 一 年 十 一 月 二 十 日 1 - 2 目 录 一、工程概况 二、施工组织与管理 三、施工准备与管理 四、施工工艺 五、焊接施工 六、总体检验与试验 七、防腐 八、工程交工验收 九、施工技术质量保证措施 十、施工安全保证措施 十一、降低工程成本措施 1 - 3 一、工程概况： 1.1 大象溪油库 60m3立式油罐制作共计八台。 设备外形尺寸4200×5200(mm) 材质 Q235－A 重量 4500(kg)×8 设计压力：常压 设计温度：50℃ 全容积：60m3 物料名称：绝缘油 1.2 编制依据 1.2.1 油罐设计施工图（草图） 1.2.2 钢制焊接常压容器技术条件 JB2880－81 1.2.3 园筒形钢制焊接贮罐施工及验收规范 HGJ210－83 1.2.4 化工设备管道防腐施工及验收规范 HGJ229－83 1.2.5 钢制压力容器焊接规程JB／T－47 09－92 1.2.6 十六建设公司焊接工艺评定资料汇编 1.2.7 金属结构厂《压力容器质量保证手册》（共四册） 1.2.8 安装工程质量检验评定手册（中国建筑工业出版社）出版 1.3 说明 因该油罐设计施工图未完，该方案按常规施工考虑。若有特殊技1 - 4 术要求，按施工图技术条件加以补充和完善。 二、施工组织与管理 2。1 施工组织机构 严格按照压力容器制造工程施工组织机构和质量保证体系运行，确保工程质量。 见压力容器质保体系 施工管理人员按质保体系要求配备。 2.2 劳动力配备 八台油罐共重约 40t，工期为 35 天，劳动力配备见下表。 工种 铆工 焊工 切割工 起重工 电工 探伤工 其他 人数 10 12 2 2 2 2 5 压力容器质保体系 供应 安全 质检 综合班 焊工班 铆工班 1 - 5 2.3 施工进度计划表 施工进度计划 时间 项目 1-3 4-6 7-9 10-12 13-15 16-18 19-21 22-24 25-30 30-35 施工准备 筒体予制 封头制作验收 人孔予制 附件予制 整体组焊 整体检验与调试 防腐 交工验收 三、施工准备 3.1 组织有关人员图纸会审，并进行技术交底。 3.2 施工技术人员根据施工图、规范、标准编制设备主要零部件的加工工艺卡、焊接工艺卡和组装工艺卡、做好排版图，准备好配套的施工记录表格和质量评定记录表格。 3.3 根据焊接工艺的要求选择持证焊工上岗。 1 - 6 3.4 做好施工机具设备准备，并进行逐台...
