泄漏电流测量方法不确定度

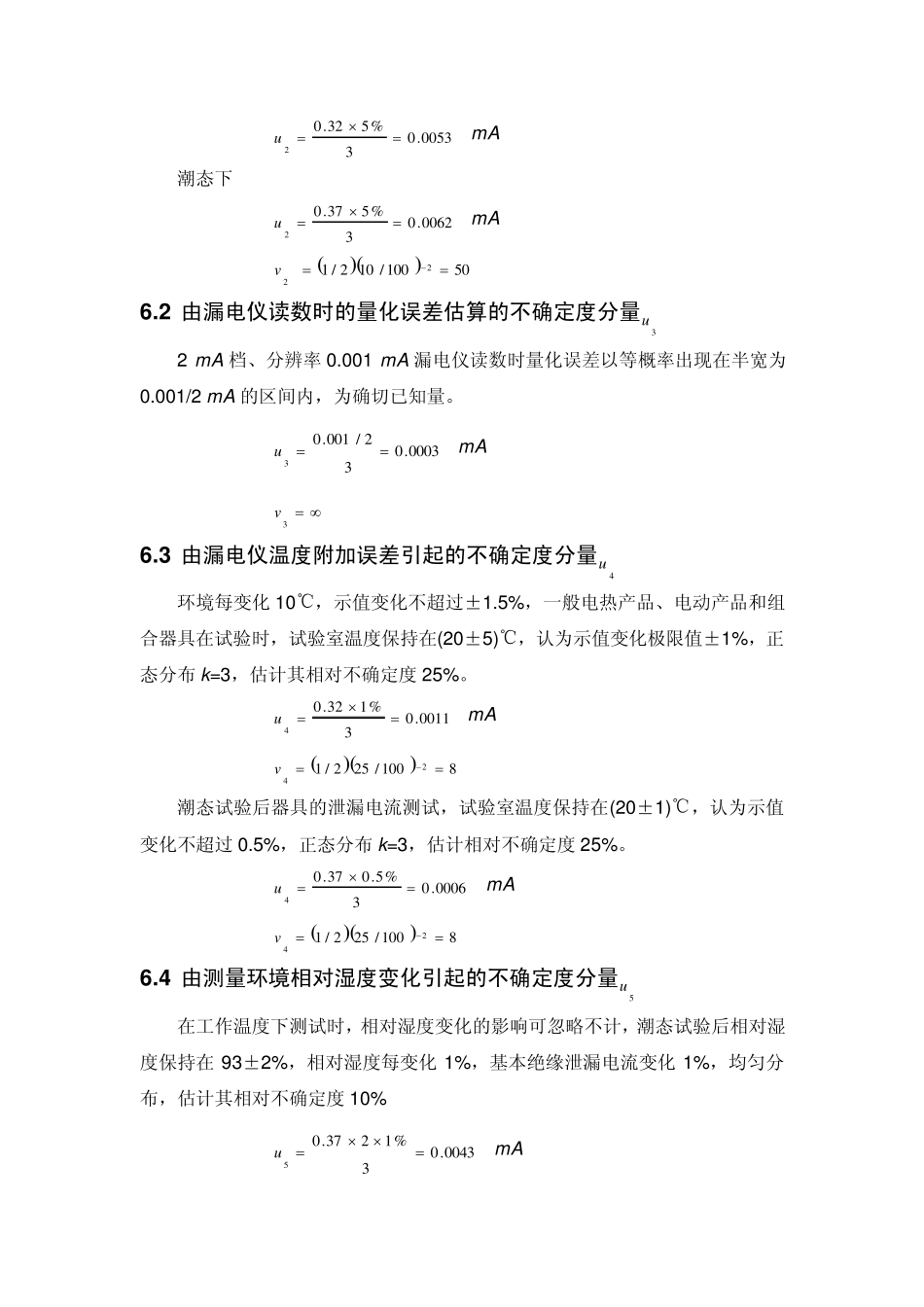

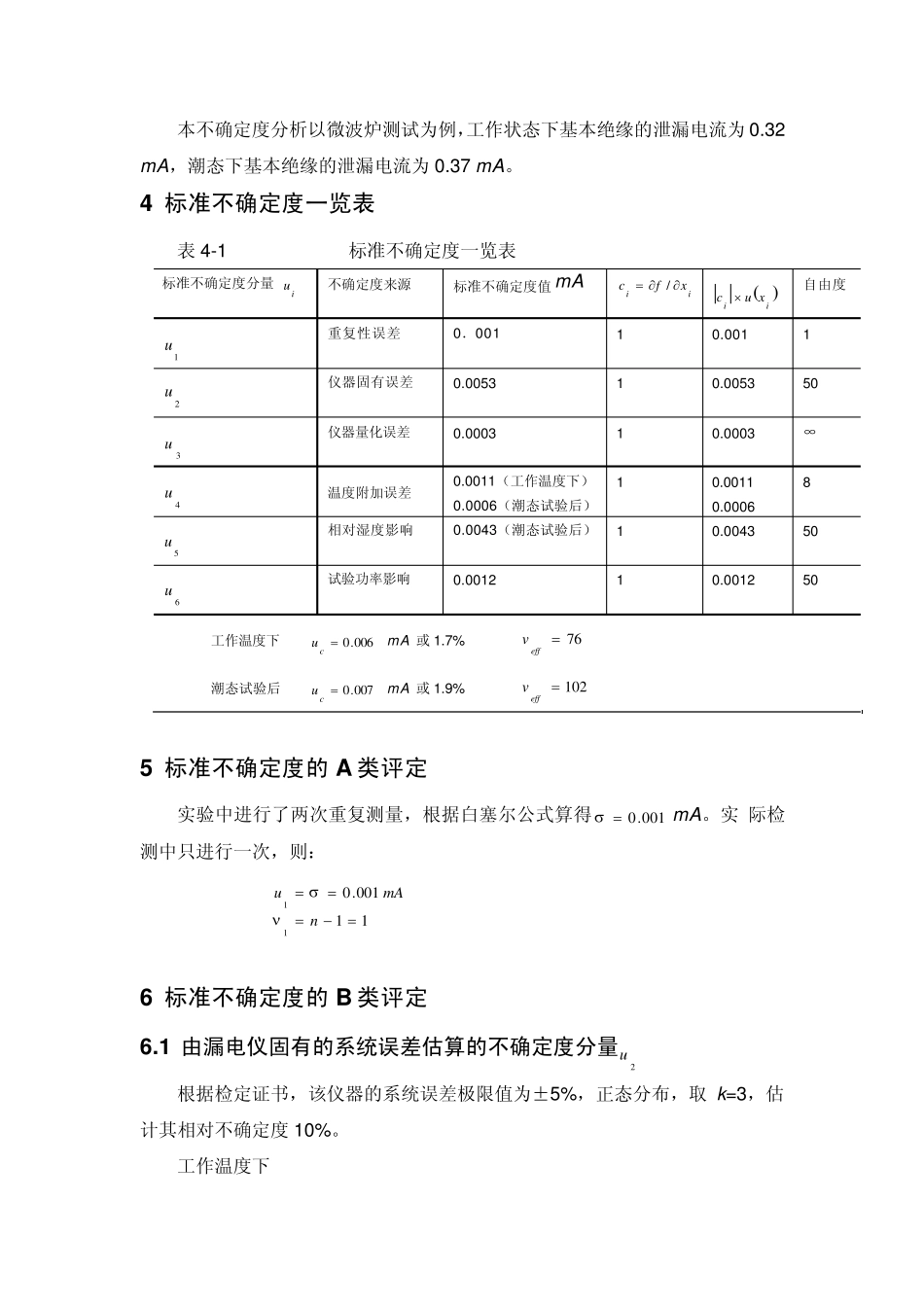

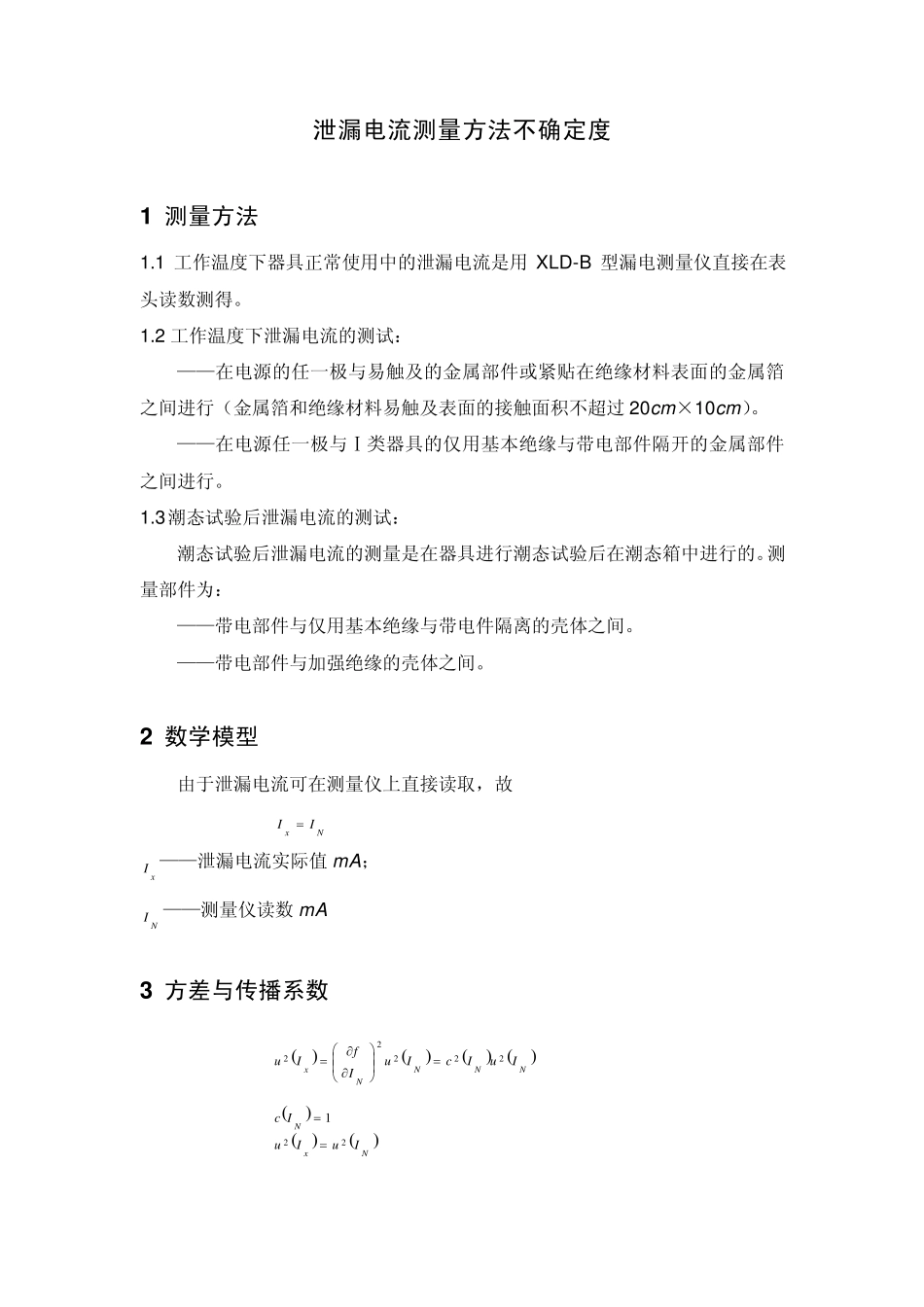

泄漏电流测量方法不确定度 1 测量方法 1.1 工作温度下器具正常使用中的泄漏电流是用XLD-B 型漏电测量仪直接在表头读数测得。 1.2 工作温度下泄漏电流的测试： ——在电源的任一极与易触及的金属部件或紧贴在绝缘材料表面的金属箔之间进行（金属箔和绝缘材料易触及表面的接触面积不超过20cm ×10cm ）。 ——在电源任一极与Ⅰ类器具的仅用基本绝缘与带电部件隔开的金属部件之间进行。 1.3 潮态试验后泄漏电流的测试： 潮态试验后泄漏电流的测量是在器具进行潮态试验后在潮态箱中进行的。测量部件为： ——带电部件与仅用基本绝缘与带电件隔离的壳体之间。 ——带电部件与加强绝缘的壳体之间。 2 数学模型 由于泄漏电流可在测量仪上直接读取，故 NxII xI ——泄漏电流实际值 m A； NI——测量仪读数m A 3 方差与传播系数 NNNNxIuIcIuIfIu22222 NxNIuIuIc221 本不确定度分析以微波炉测试为例，工作状态下基本绝缘的泄漏电流为0.32 m A，潮态下基本绝缘的泄漏电流为0.37 m A。 4 标准不确定度一览表 表4-1 标准不确定度一览表 标准不确定度分量 iu 不确定度来源 标准不确定度值m A iixfc/  iixuc 自由度 1u 重复性误差 0．001 1 0.001 1 2u 仪器固有误差 0.0053 1 0.0053 50 3u 仪器量化误差 0.0003 1 0.0003 ∞ 4u 温度附加误差 0.0011（工作温度下） 0.0006（潮态试验后） 1 0.0011 0.0006 8 5u 相对湿度影响 0.0043（潮态试验后） 1 0.0043 50 6u 试验功率影响 0.0012 1 0.0012 50 工作温度下 0 0 6.0cu m A 或1.7% 7 6effv 潮态试验后 0 0 7.0cu m A 或1.9% 1 0 2effv 5 标准不确定度的 A 类评定 实验中进行了两次重复测量，根据白塞尔公式算得0 0 1.0m A。实 际检 测中只进行一次，则： 110 0 1.011nmAu 6 标准不确定度的 B 类评定 6.1 由漏电仪固有的系统误差估算的不确定度分量2u 根据检定证书，该仪器的系统误差极限值为±5%，正态分布，取 k=3，估计其相对不确定度10%。 工作温度下 0 0 5 3.03%53 2.02u m A 潮态下 0 0 6 2.03%53 7.02u m A 5 01 0 0/1 02/122v 6 .2 由漏电仪读数时的量化误差估算的不确定度分量3u 2 m A 档、分辨率0.001 m A...
