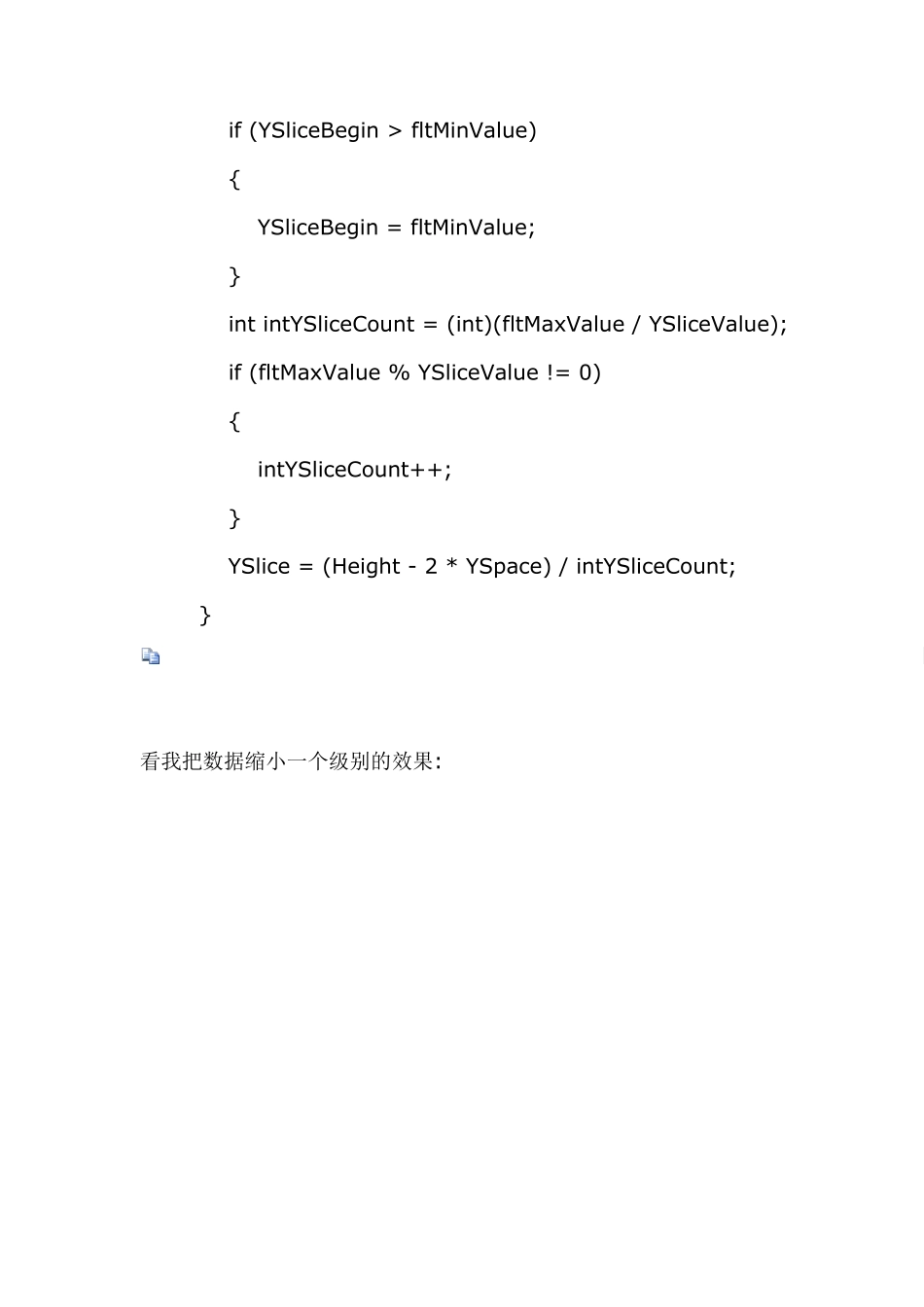

用 C# 绘制曲线图(Curve 图,增加自动适应和多曲线绘制) 在N 久之前,我发过一个绘制曲线的文章 先发个绘制曲线图的:用ASP.NET with C# 绘制曲线图(Curve 图) 里面介绍了简单的绘制曲线图的方法.近来重新翻阅了这篇文章.心情大好之下又重新修改了一下绘制方法,增加自动适应数据的处理和可以根据传入的数据绘制多条曲线 照例先上图: 比以前Cool 吧?呵呵,其实就是根据数据自动计算边距和字体等. /// /// 自动根据参数调整图像大小 /// public void Fit() { //计算字体距离 intFontSpace = FontSize + 5; //计算图像边距 float fltSpace = Math.Min(Width / 6, Height / 6); XSpace = fltSpace; YSpace = fltSpace; //计算X 轴刻度宽度 XSlice = (Width - 2 * XSpace) / (Keys.Length - 1); //计算Y 轴刻度宽度和 Y 轴刻度开始值 float fltMinValue = 0; float fltMaxValue = 0; for (int i = 0; i < Values.Length; i++) { if (Values[i] < fltMinValue) { fltMinValue = Values[i]; } else if (Values[i] > fltMaxValue) { fltMaxValue = Values[i]; } } if (YSliceBegin > fltMinValue) { YSliceBegin = fltMinValue; } int intYSliceCount = (int)(fltMaxValue / YSliceValue); if (fltMaxValue % YSliceValue != 0) { intYSliceCount++; } YSlice = (Height - 2 * YSpace) / intYSliceCount; } 看我把数据缩小一个级别的效果: 因为代码里面充斥了大量注释,也不敲太多文字了..完整代码奉上: using System; using System.Collections.Generic; using System.Text; using System.Drawing; using System.Data; using System.Drawing.Drawing2D; namespace SarchPMS.Business.Draw { public class DrawingCurve : DrawingChart { /// /// 画曲线图 /// /// /// public override Bitmap DrawImage(DataSet dsParameter) { Curve2D cuv2D = new Curve2D(); cuv2D.Fit(); return cuv2D.CreateImage(); } } public class Curve2D { private Graphics objGraphics; //Graphics 类提供将对象绘制到显示设备的方法 private Bitmap objBitmap;...
