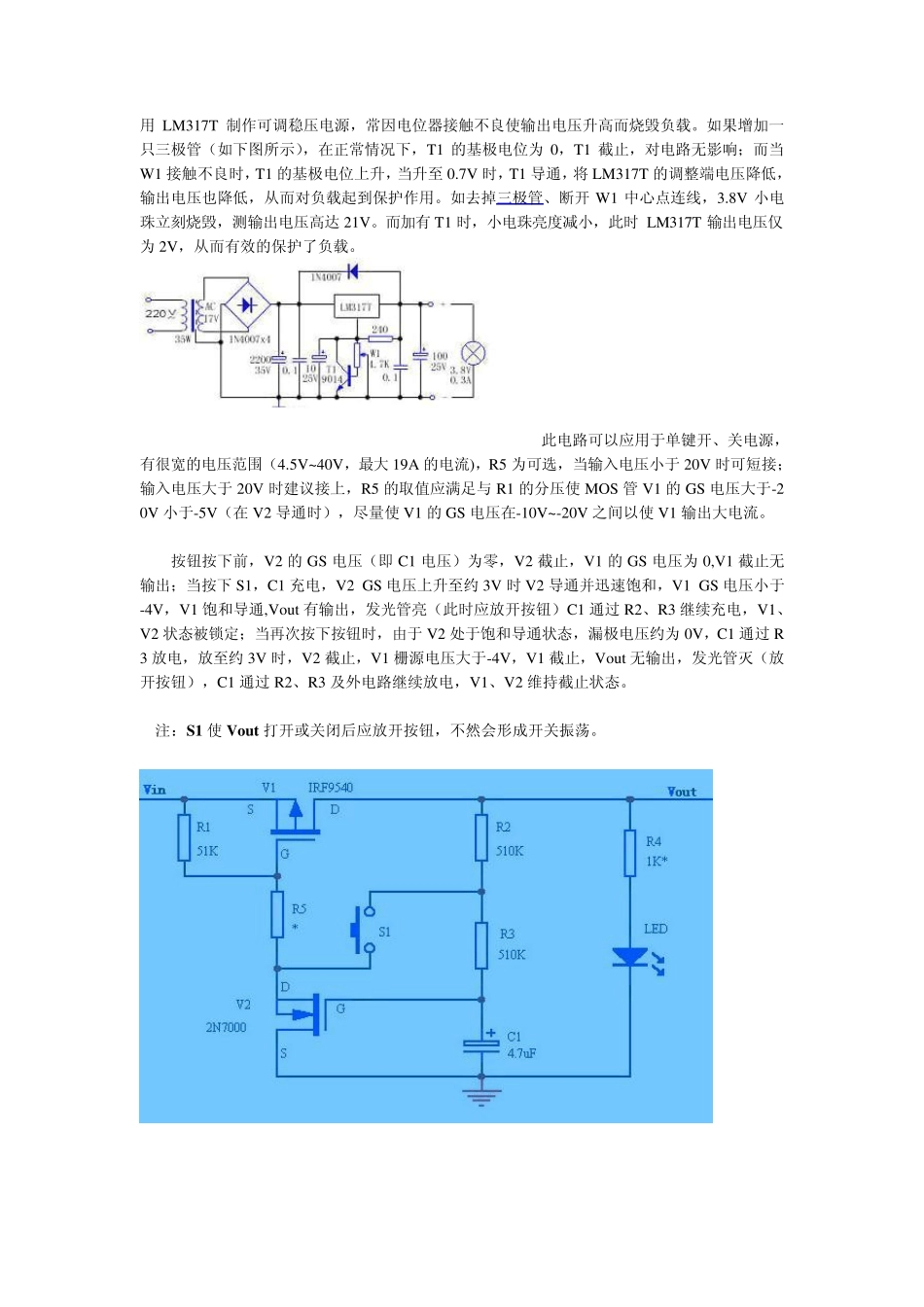

用LM317T 制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。如果增加一只三极管（如下图所示），在正常情况下，T1 的基极电位为0，T1 截止，对电路无影响；而当W1 接触不良时，T1 的基极电位上升，当升至0.7V 时，T1 导通，将LM317T 的调整端电压降低，输出电压也降低，从而对负载起到保护作用。如去掉三极管、断开 W1 中心点连线，3.8V 小电珠立刻烧毁，测输出电压高达 21V。而加有 T1 时，小电珠亮度减小，此时 LM317T 输出电压仅为2V，从而有效的保护了负载。 此电路可以应用于单键开、关电源，有很宽的电压范围（4.5V~40V，最大 19A 的电流)，R5 为可选，当输入电压小于 20V 时可短接；输入电压大于 20V 时建议接上，R5 的取值应满足与 R1 的分压使MOS 管V1 的GS 电压大于-20V 小于-5V（在V2 导通时），尽量使V1 的GS 电压在-10V~-20V 之间以使V1 输出大电流。 按钮按下前，V2 的GS 电压（即 C1 电压）为零，V2 截止，V1 的GS 电压为0,V1 截止无输出；当按下S1，C1 充电，V2 GS 电压上升至约 3V 时V2 导通并迅速饱和，V1 GS 电压小于-4V，V1 饱和导通,Vout 有输出，发光管亮（此时应放开按钮）C1 通过 R2、R3 继续充电，V1、V2 状态被锁定；当再次按下按钮时，由于 V2 处于饱和导通状态，漏极电压约为0V，C1 通过 R3 放电，放至约 3V 时，V2 截止，V1 栅源电压大于-4V，V1 截止，Vout 无输出，发光管灭（放开按钮），C1 通过 R2、R3 及外电路继续放电，V1、V2 维持截止状态。 注：S1 使Vou t 打开或关闭后应放开按钮，不然会形成开关振荡。 本文介绍的几种市电指示灯，具有简单易做、用电安全、耗电甚微等特点 图 1 所示电路中只有两个元件，R 选用 1/6W～1/8W 碳膜电阻或金属膜电阻，阻值在 100～300K 之间。Ne为氖泡，也选用普通日光灯启辉器中的氖泡，若想选用体积小且在 60V 左右即能启辉的氖泡，其型号为 NNH－616 型，电阻 R 选用 270K 的1／6W 金属膜电阻。 图 2 所示的电源指示灯为单向导通的发光二极管。R 可选用 30K、1/6W 金属膜电阻，单向导通二极管 VD1 为 1N4004 或 1N4007。二极管 VD1 主要用作单向工作，R 用作降压限流。 图 3．图 4．图 5 所示的电源指示灯选用发光二极管作指示灯。图 3 用电阻降压限流。图 4、图 5 用电容降压限流。图 3 和图 4 中虚线部分的二极管中 VD，...
