用matlab解决简支梁问题

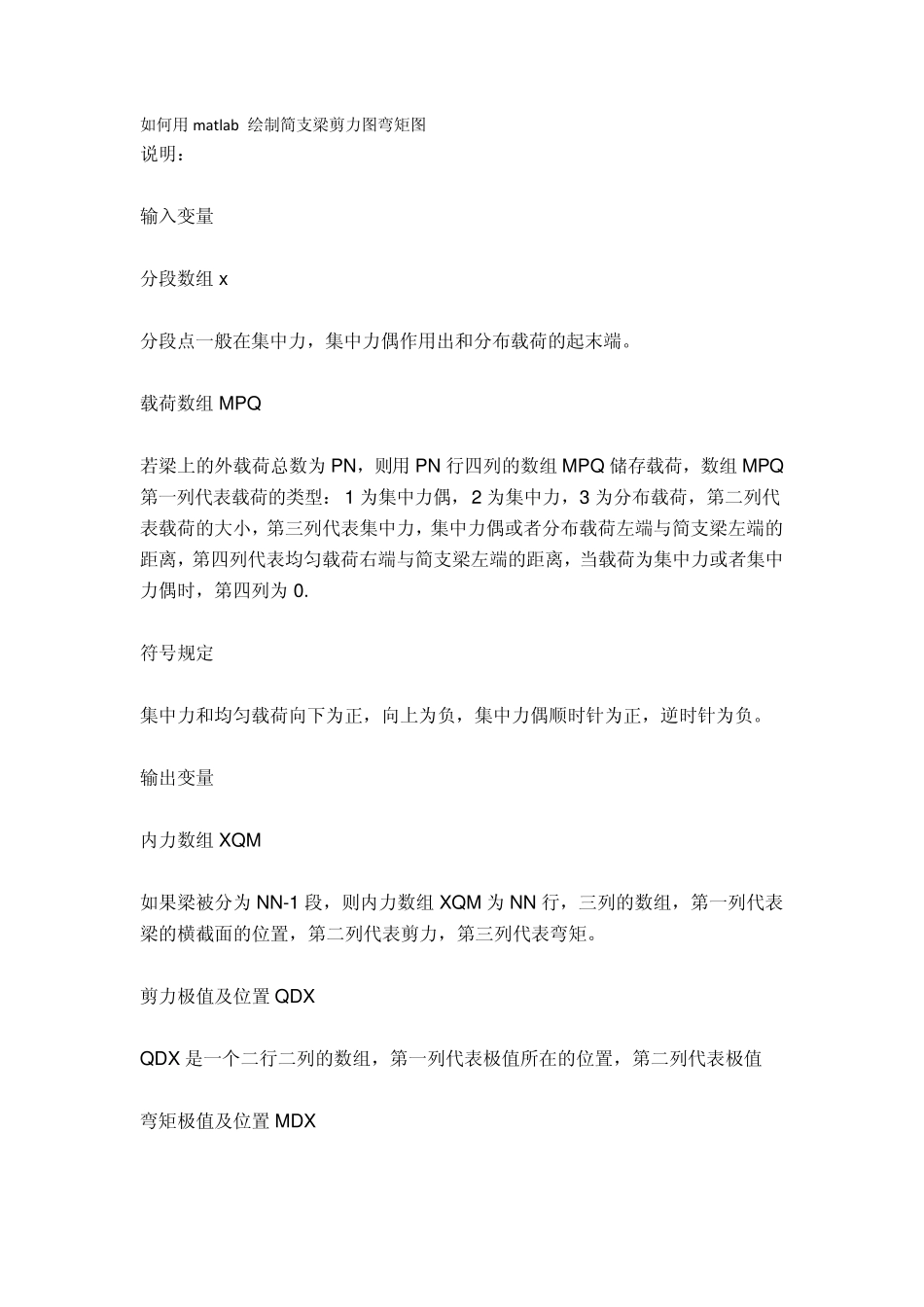

用matlab解决简支梁问题_第1页
1/10

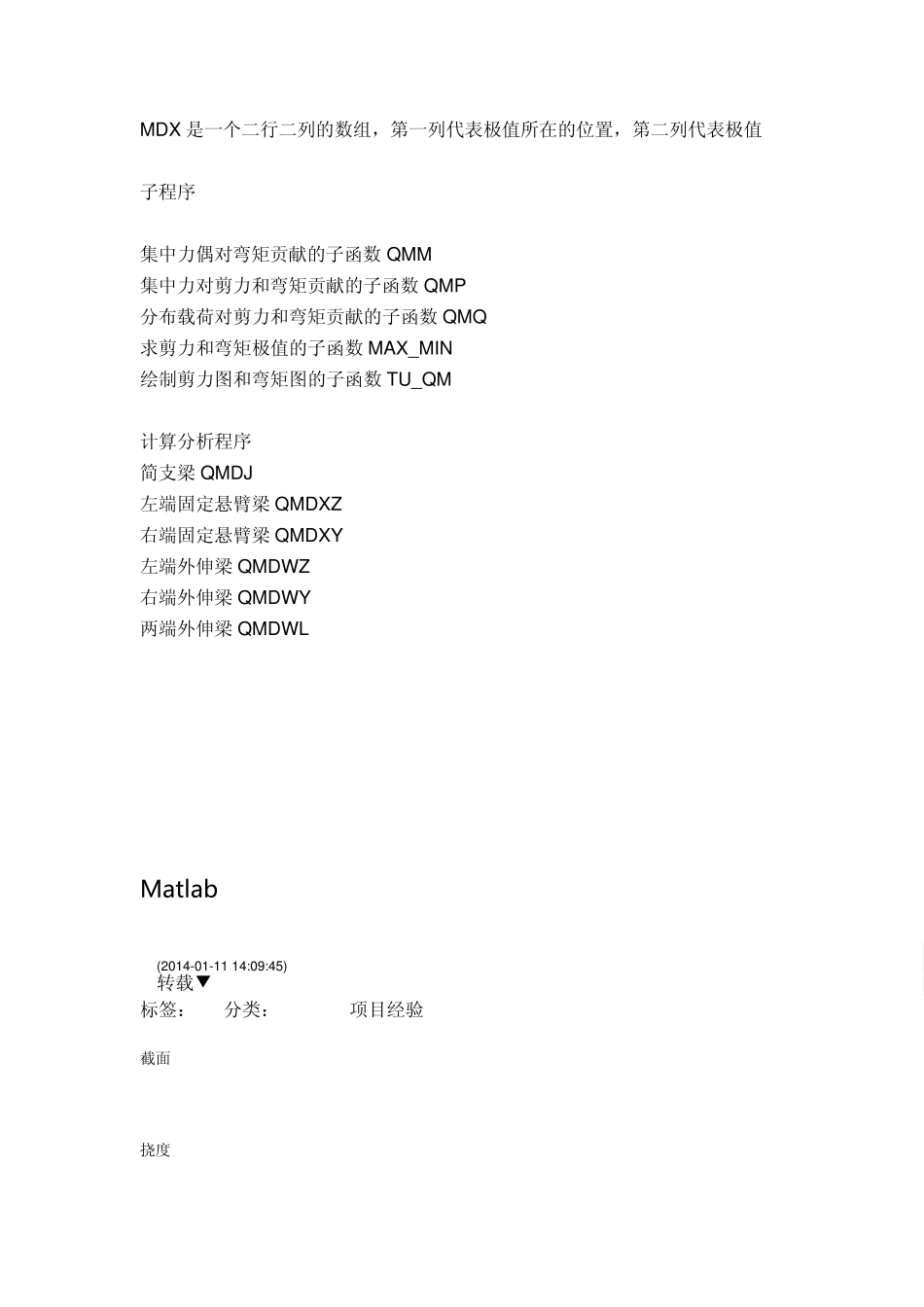

用matlab解决简支梁问题_第2页
2/10

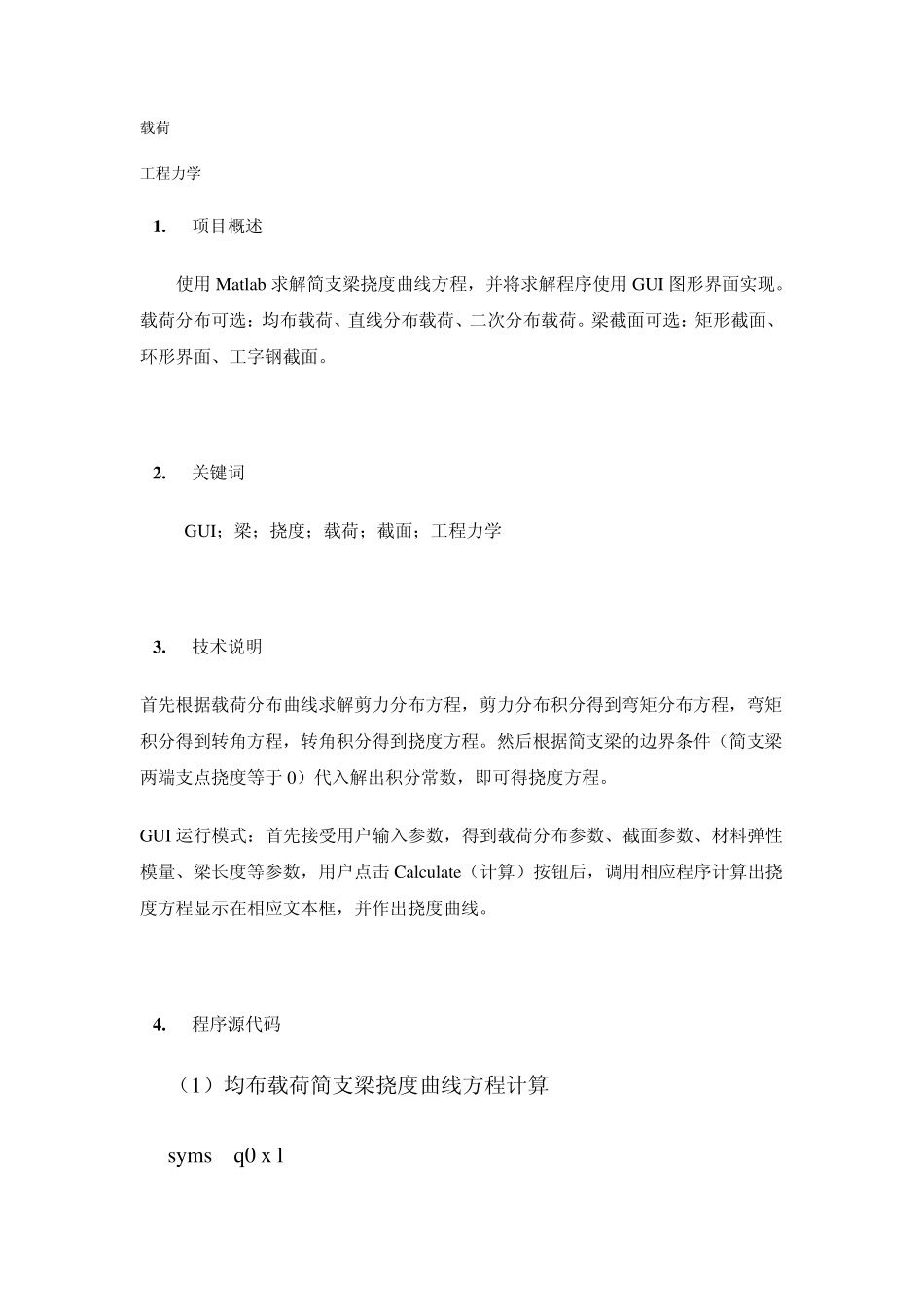

用matlab解决简支梁问题_第3页
3/10
如何用matlab 绘制简支梁剪力图弯矩图 说明: 输入变量 分段数组x 分段点一般在集中力,集中力偶作用出和分布载荷的起末端。 载荷数组MPQ 若梁上的外载荷总数为 PN,则用PN 行四列的数组MPQ 储存载荷,数组MPQ第一列代表载荷的类型:1 为集中力偶,2 为集中力,3 为分布载荷,第二列代表载荷的大小,第三列代表集中力,集中力偶或者分布载荷左端与简支梁左端的距离,第四列代表均匀载荷右端与简支梁左端的距离,当载荷为集中力或者集中力偶时,第四列为 0. 符号规定 集中力和均匀载荷向下为正,向上为负,集中力偶顺时针为正,逆时针为负。 输出变量 内力数组XQM 如果梁被分为 NN-1 段,则内力数组XQM 为 NN 行,三列的数组,第一列代表梁的横截面的位置,第二列代表剪力,第三列代表弯矩。 剪力极值及位置 QDX QDX 是一个二行二列的数组,第一列代表极值所在的位置,第二列代表极值 弯矩极值及位置 MDX MDX 是一个二行二列的数组,第一列代表极值所在的位置,第二列代表极值 子程序 集中力偶对弯矩贡献的子函数QMM 集中力对剪力和弯矩贡献的子函数QMP 分布载荷对剪力和弯矩贡献的子函数QMQ 求剪力和弯矩极值的子函数MAX_MIN 绘制剪力图和弯矩图的子函数TU_QM 计算分析程序 简支梁QMDJ 左端固定悬臂梁QMDXZ 右端固定悬臂梁QMDXY 左端外伸梁QMDWZ 右端外伸梁QMDWY 两端外伸梁QMDWL Matlab 求解简支梁挠度曲线方程 (2014-01-11 14:09:45) 转载▼ 标签: 截面 gui 挠度 分类: Matlab项目经验 载荷 工程力学 1 . 项目概述 使用Matlab 求解简支梁挠度曲线方程,并将求解程序使用GUI 图形界面实现。载荷分布可选:均布载荷、直线分布载荷、二次分布载荷。梁截面可选:矩形截面、环形界面、工字钢截面。 2 . 关键词 GUI;梁;挠度;载荷;截面;工程力学 3 . 技术说明 首先根据载荷分布曲线求解剪力分布方程,剪力分布积分得到弯矩分布方程,弯矩积分得到转角方程,转角积分得到挠度方程。然后根据简支梁的边界条件(简支梁两端支点挠度等于 0)代入解出积分常数,即可得挠度方程。 GUI 运行模式:首先接受用户输入参数,得到载荷分布参数、截面参数、材料弹性模量、梁长度等参数,用户点击 Calcu late(计算)按钮后,调用相应程序计算出挠度方程显示在相应文本框,并作出挠度曲线。 4 . 程序源代码 (1)均布载荷简支梁挠度曲线方程计算 sy ms q0 x l F = q...
