用matlab设计高通滤波器,雪比切夫、fir两种方法课程设计HPF

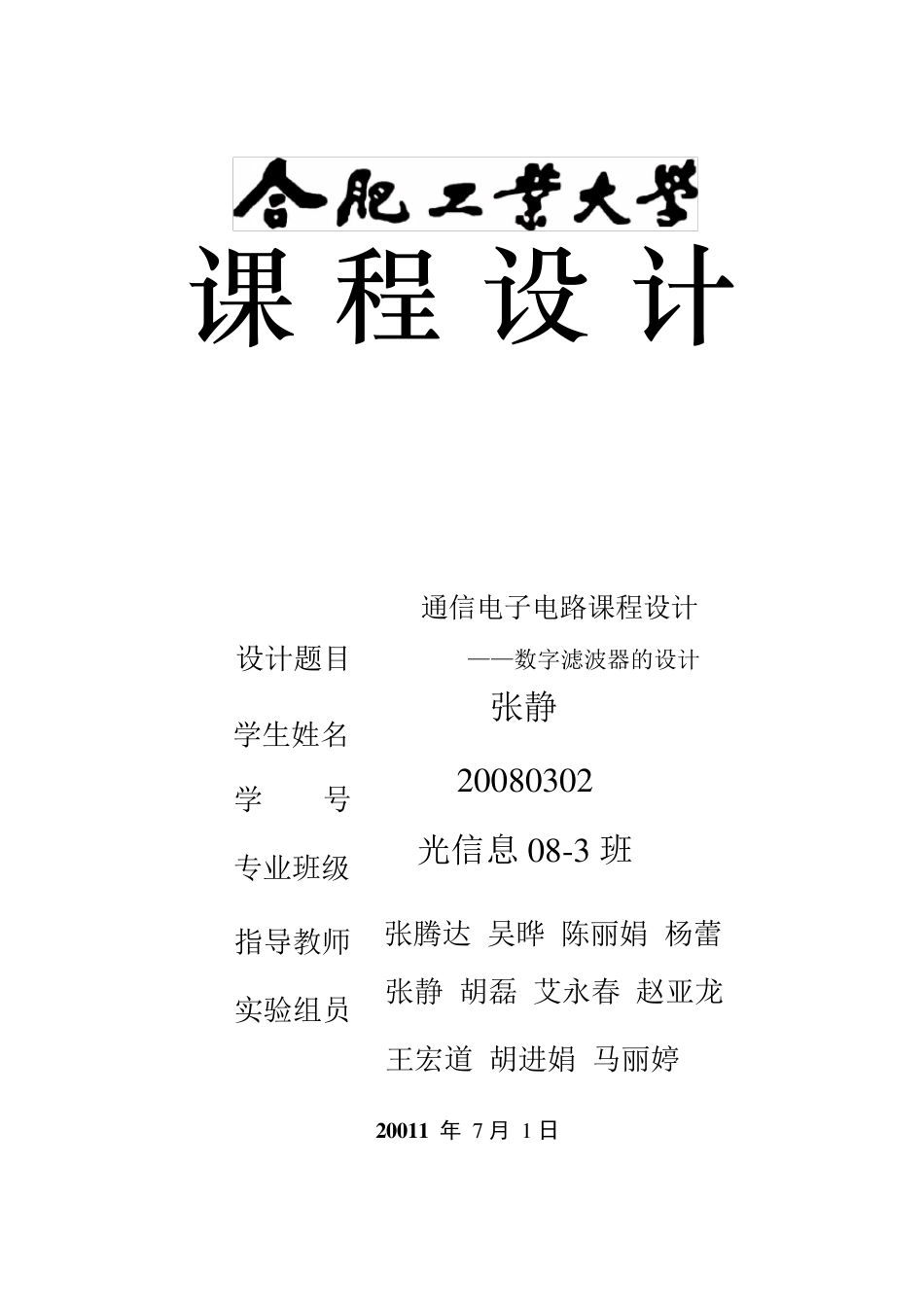

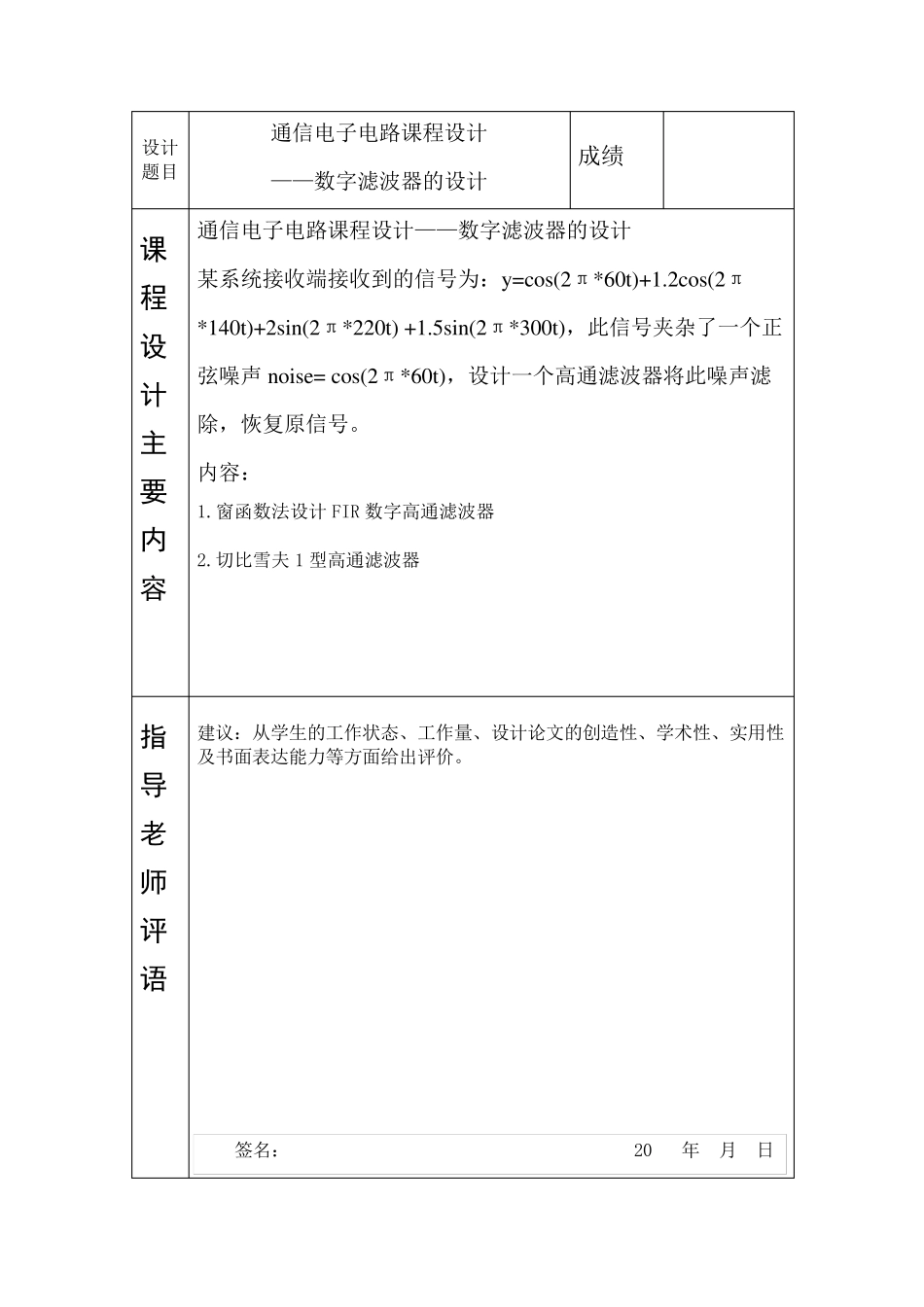

课 程 设 计 2 0 0 1 1 年 7 月 1 日 设计题目 学 号 专业班级 指导教师 学生姓名 张腾达 吴晔 陈丽娟 杨蕾 通信电子电路课程设计 ——数字滤波器的设计 张静 2 0 0 8 0 3 0 2 光信息 0 8 -3 班 实验组员 张静 胡磊 艾永春 赵亚龙 王宏道 胡进娟 马丽婷 设计题目 通信电子电路课程设计 ——数字滤波器的设计 成绩 课程设计主要内容 通信电子电路课程设计——数字滤波器的设计 某系统接收端接收到的信号为：y =cos(2π*60t)+1.2cos(2π*140t)+2sin(2π*220t) +1.5sin(2π*300t)，此信号夹杂了一个正弦噪声 noise= cos(2π*60t)，设计一个高通滤波器将此噪声滤除，恢复原信号。 内容： 1.窗函数法设计FIR 数字高通滤波器 2.切比雪夫 1 型高通滤波器 指导老师评语 建议：从学生的工作状态、工作量、设计论文的创造性、学术性、实用性及书面表达能力等方面给出评价。 签名： 20 年 月 日 设计要求： 某系统接收端接收到的信号为 y=cos(2π *60t)+1.2cos(2π *140t)+2sin(2π *220t) +1.5sin(2π *300t) (A) 发现此信号夹杂了一个正弦噪声noise=1.5sin(2π*300t)，请设计一个低通滤波器将此噪声滤除，从而恢复原信号。 (B) 发现此信号夹杂了一个正弦噪声noise= cos(2π*60t) +1.5sin(2π*300t) ，请设计一个带通滤波器将此噪声滤除，从而恢复原信号。 (C) 发现此信号夹杂了一个正弦噪声noise= 1.2cos(2π*140t)+2sin(2π*220t)，请设计一个带阻滤波器将此噪声滤除，从而恢复原信号。 (D) 发现此信号夹杂了一个正弦噪声noise= cos(2π*60t)，请设计一个高通滤波器将此噪声滤除，从而恢复原信号。 要求： （1）请写出具体的MATLAB 程序，并详细解释每条程序 （2）画出滤波前后信号的频谱图 （3）画出所设计滤波器的幅频和相频特性图，并写出具体参数 参数计算： 根据题目要求，开始选取Wp=2*60π，Ws=2*140π。后来经老师指点，为了将阻带里的信号更好的滤除，通带里的信号更好的保持，达到较好的滤波效果，通带截止频率选取：Wp=2*70π>2*60π，阻带截止频率选取：Ws=2*120π<2*140π，输入信号为：y=cos(2π *60t)+1.2cos(2π *140t)+2sin(2π *220t) +1.5sin(2π *300t) 可知信号最高频率为 2*300*π/(2π)=300Hz。由奈奎斯特抽样定理得，fs>=2*300=600(Hz)，这里为了得到更好的抽样效果，同时简化计算，选取fs=1000Hz。 下面计算关于π...
