用ROS宽带叠加

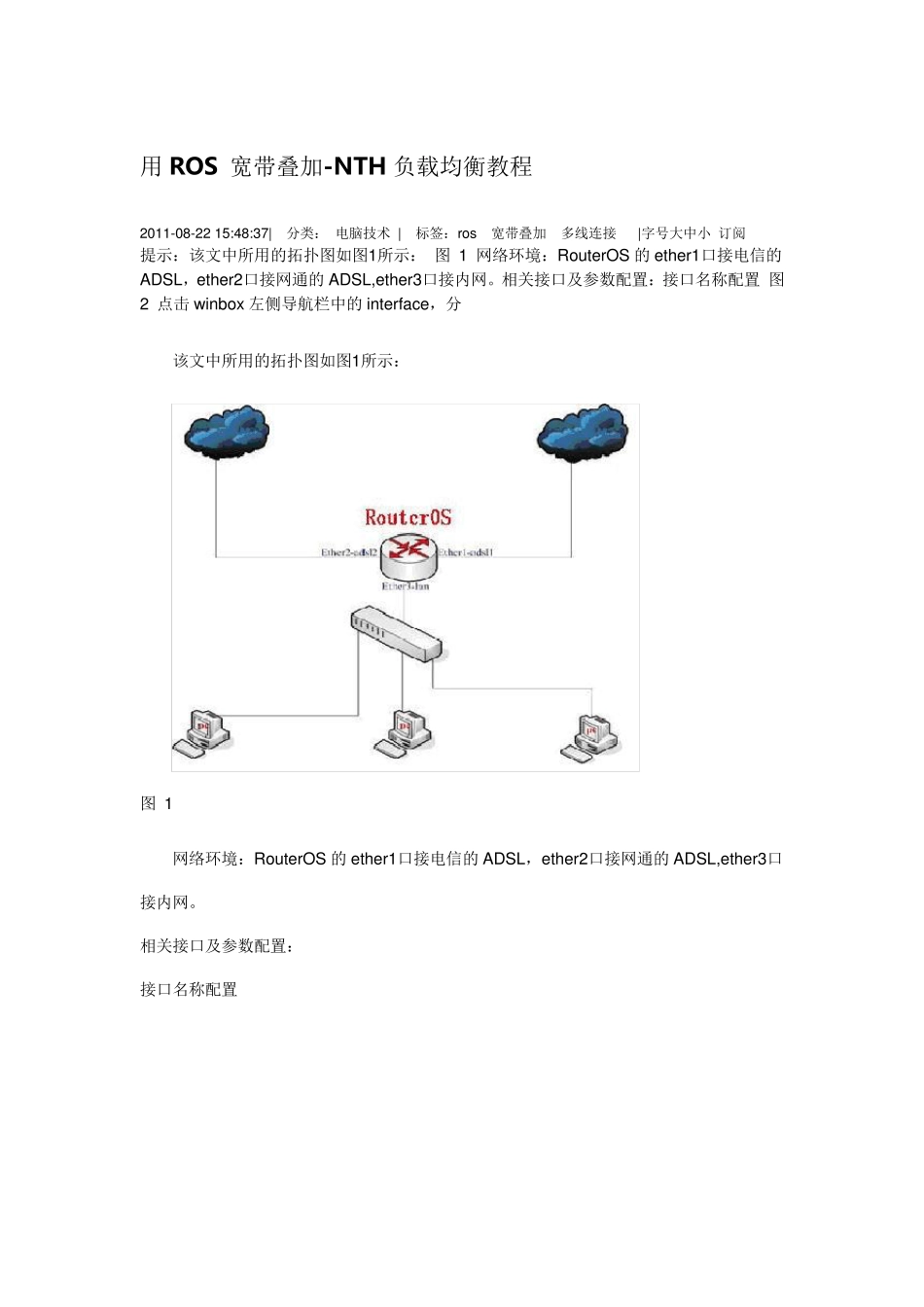

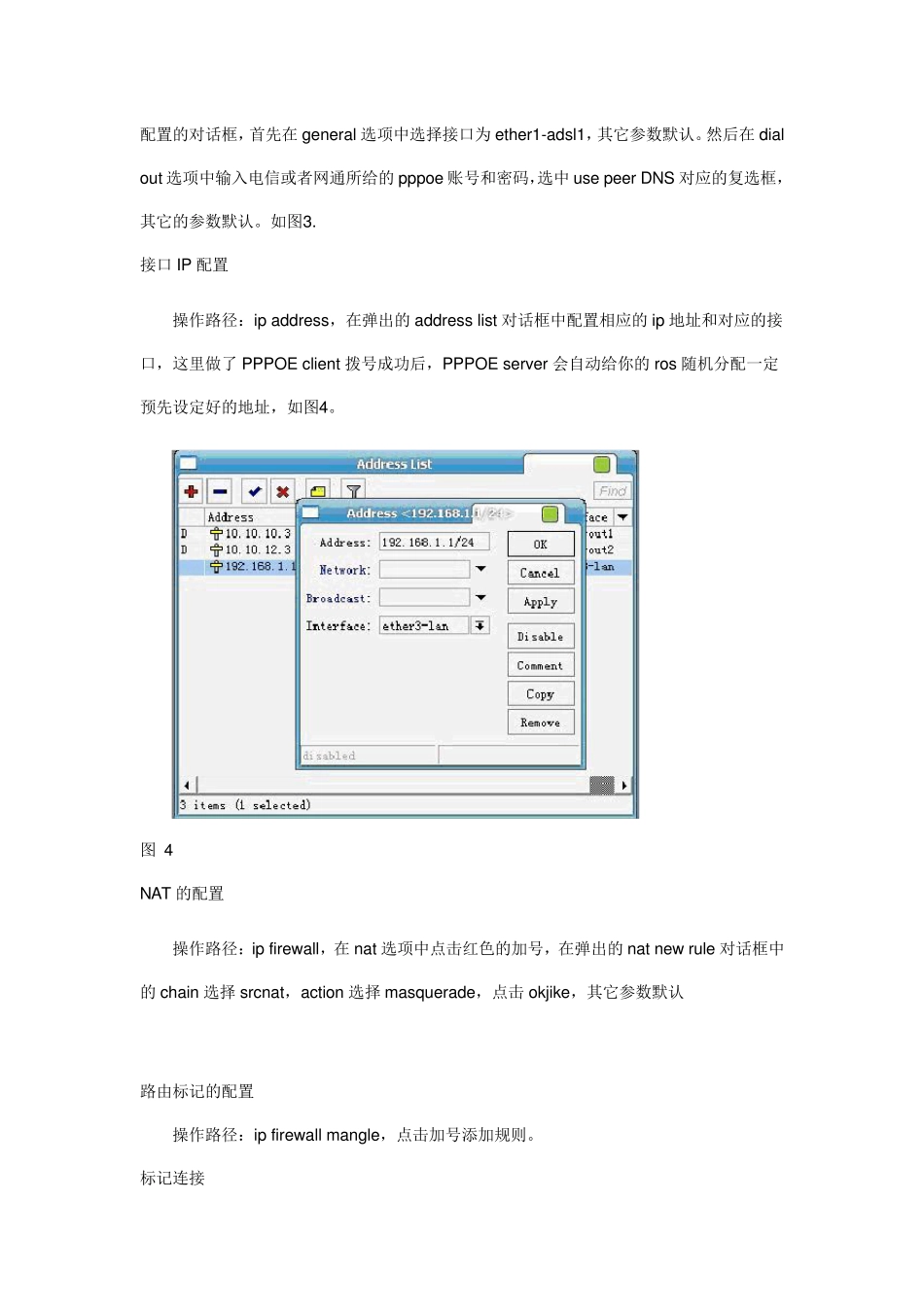

用ROS 宽带叠加-NTH 负载均衡教程 2011-08-22 15:48:37| 分类： 电脑技术 | 标签：ros 宽带叠加 多线连接 |字号大中小 订阅 提示：该文中所用的拓扑图如图1所示： 图 1 网络环境：RouterOS 的ether1口接电信的ADSL，ether2口接网通的ADSL,ether3口接内网。相关接口及参数配置：接口名称配置 图 2 点击 winbox 左侧导航栏中的interface，分 该文中所用的拓扑图如图1所示： 图 1 网络环境：RouterOS 的ether1口接电信的ADSL，ether2口接网通的ADSL,ether3口接内网。 相关接口及参数配置： 接口名称配置 图 2 点击winbox左侧导航栏中的interface，分别选择Etherne1、ether2、ether3口，双击后在 name 栏中修改名称为 ether1-adsl1、ether2-adsl2、ether3-lan，如图2所示。 PPPOE Client 配置 图 3 点击interface list 对话框中点击红色的加号，选择PPPoE Client，将会弹出 PPPOE配置的对话框，首先在general 选项中选择接口为ether1-adsl1，其它参数默认。然后在dial out 选项中输入电信或者网通所给的pppoe 账号和密码，选中use peer DNS 对应的复选框，其它的参数默认。如图3. 接口IP 配置 操作路径：ip address，在弹出的address list 对话框中配置相应的ip 地址和对应的接口，这里做了 PPPOE client 拨号成功后，PPPOE server 会自动给你的ros 随机分配一定预先设定好的地址，如图4。 图 4 NAT 的配置 操作路径：ip firew all，在nat 选项中点击红色的加号，在弹出的nat new rule 对话框中的chain 选择srcnat，action 选择masquerade，点击 okjike，其它参数默认 路由标记的配置 操作路径：ip firew all mangle，点击加号添加规则。 标记连接 我们把所有的连接分成；两部分，针对每部分进行标记，配置如图5 、6 、7 所示。 （1 ）标记第一部分流量 图 5 图 6 图 7 （2）标记第二部分流量： 配置基本同（1），只需要将extra 中的NTH 下的packet 改为2，new connection mark改为NTH-2即可。 标记路由 分别针对刚才所标记的两部分流量进行路由标记。 第一份流量路由标记，如图8、9所示。 图 8 图 9 第二份流量路由标记，将刚才的配置中的connection mark 选择NTH-2，new routing mark 改为NTH-2即可，其它同（1）。 用鼠标拖动连接标记和路由标记，使其都为NTH-1或者NTH-2的连接标记和路由标记按顺序从上到下排放，最终效果...
