用Starter快速调试G120变频器,优化电机参数

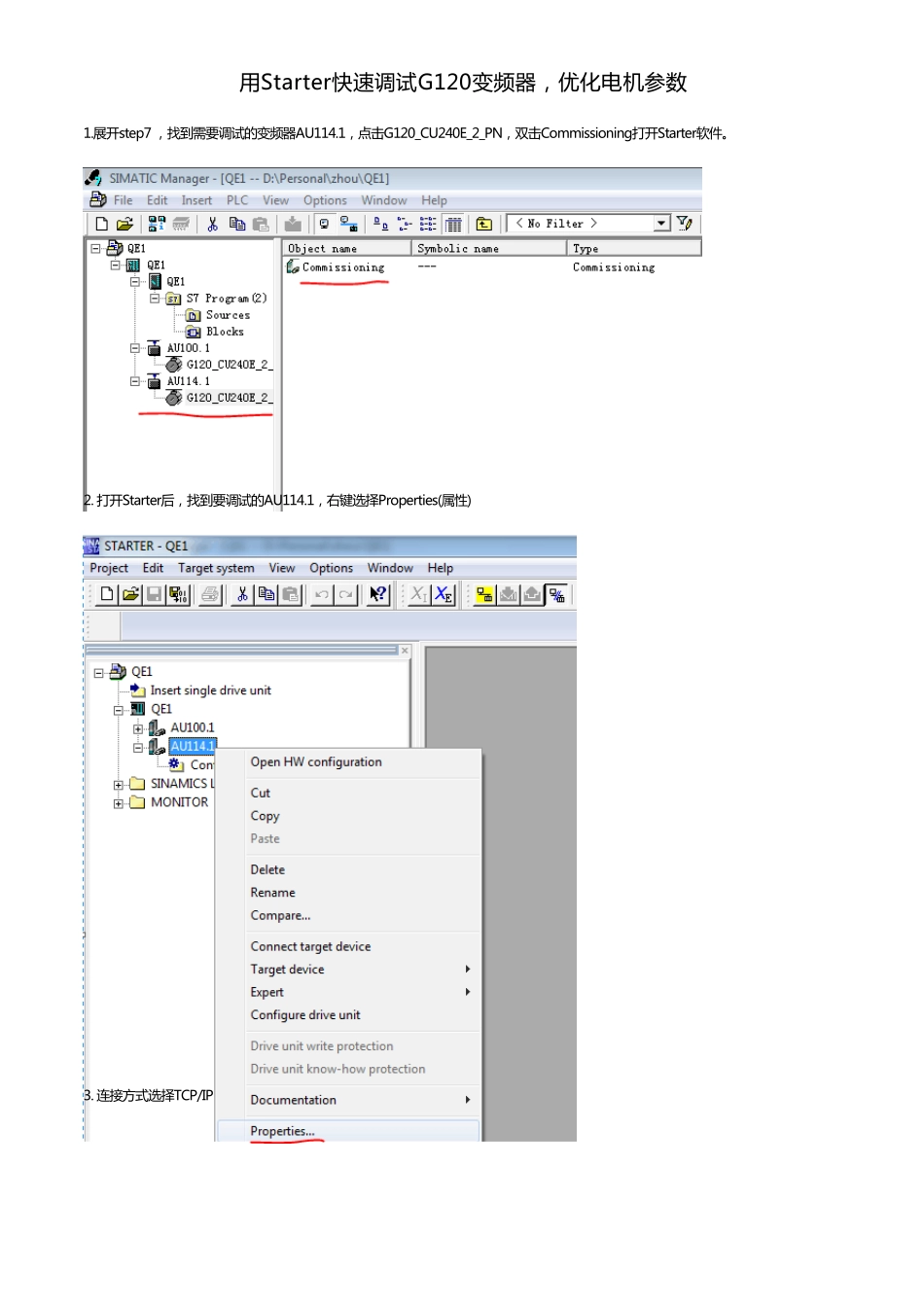

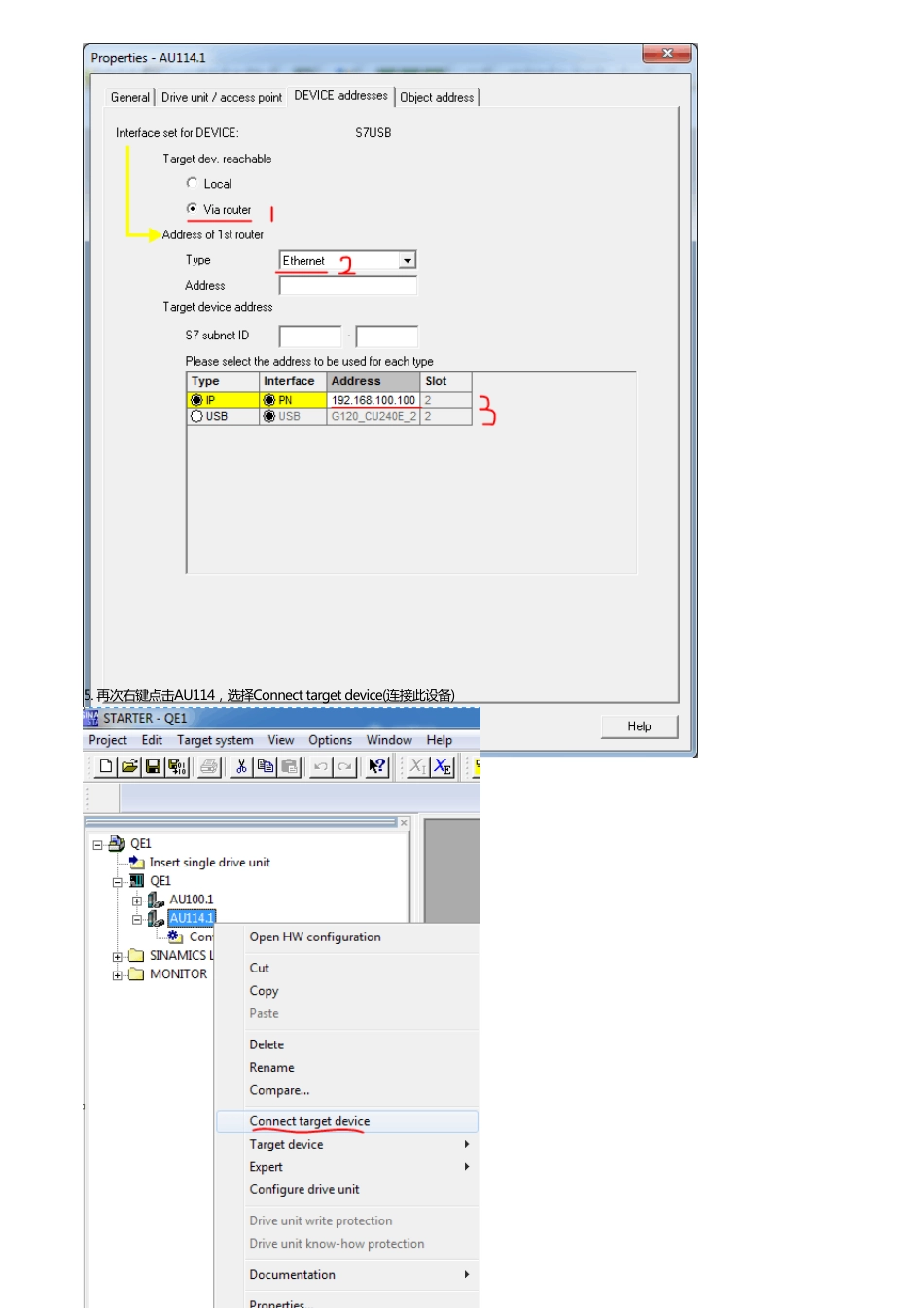

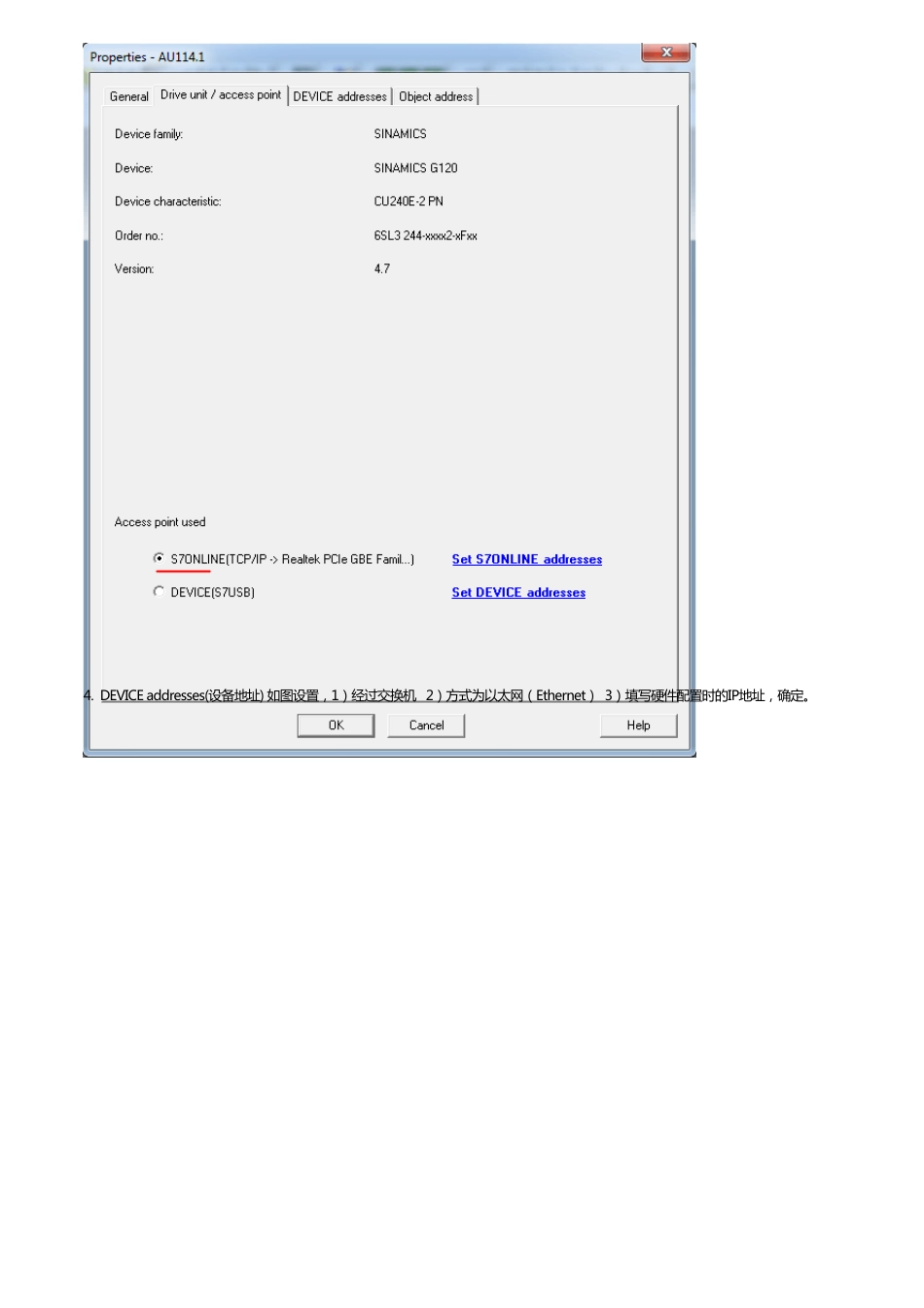

用 Starter快 速 调 试 G120变 频 器 ， 优 化 电 机 参 数1.展 开 step7 ， 找 到 需 要 调 试 的 变 频 器 AU114.1， 点 击 G120_CU240E_2_PN， 双 击 Commissioning打 开 Starter软 件 。2. 打 开 Starter后 ， 找 到 要 调 试 的 AU114.1， 右 键 选 择 Properties(属 性 )3. 连 接 方 式 选 择 TCP/IP4. DEVICE addresses(设备地址) 如图设置，1）经过交换机 2）方式为以太网（Ethernet） 3）填写 硬 件配 置时 的IP地址，确 定 。5. 再 次 右 键 点 击 AU114， 选 择 Connect target device(连 接 此 设 备 )6. 出 现 离 线 和 在 线 对 比 ， 可 以 看 到 离 线 无 配 置 ， 点 击 Load HW configuration to PG， 把 配 置 传 到 电 脑 上 来 。7. 点 开 AU114， 可 见 配 置 已 经 上 传8. 配 置 优 化 变 频 器 ， 前 提 保 证 变 频 器 动 力 电 源 已 经 供 给 ， 电 机 连 接 正 常 。 双 击 打 开 Configuration。此 时 可 以 看 见 1） 变 频 器 以 太 网 通 讯 模 块 G120 CU240E-2 PN， 2） 变 频 器 G120 PM240 IP20， 3） 电 机 。 电 机 参 数 是 默 认 值 ， 我 们 需 要配 置 优 化 4） Wizard。9. 第一项默认0 10. I/O 为fildbus 不更 改 。11. 重 载 方式 ，默 认12. 电机为异步电机，默 认13. 按 照 电机铭 牌 ，1） 设 置 参数，2） 连接方式，星形还是三角形14. 不允许计算电机参数15. 注 意 加 速和 减 速时间16. 退 出 调 试17. 勾选从RAM 拷贝 到 ROM18. 选择 Commissioning 下 的 1）Control Panel 2）允许控制 3） 勾选Enable19. 填入 转 速，负 数即 为反 转 。点启 动，停 止 ，点动按钮 控 制 电机启 停 。至 此电机优化结束。
