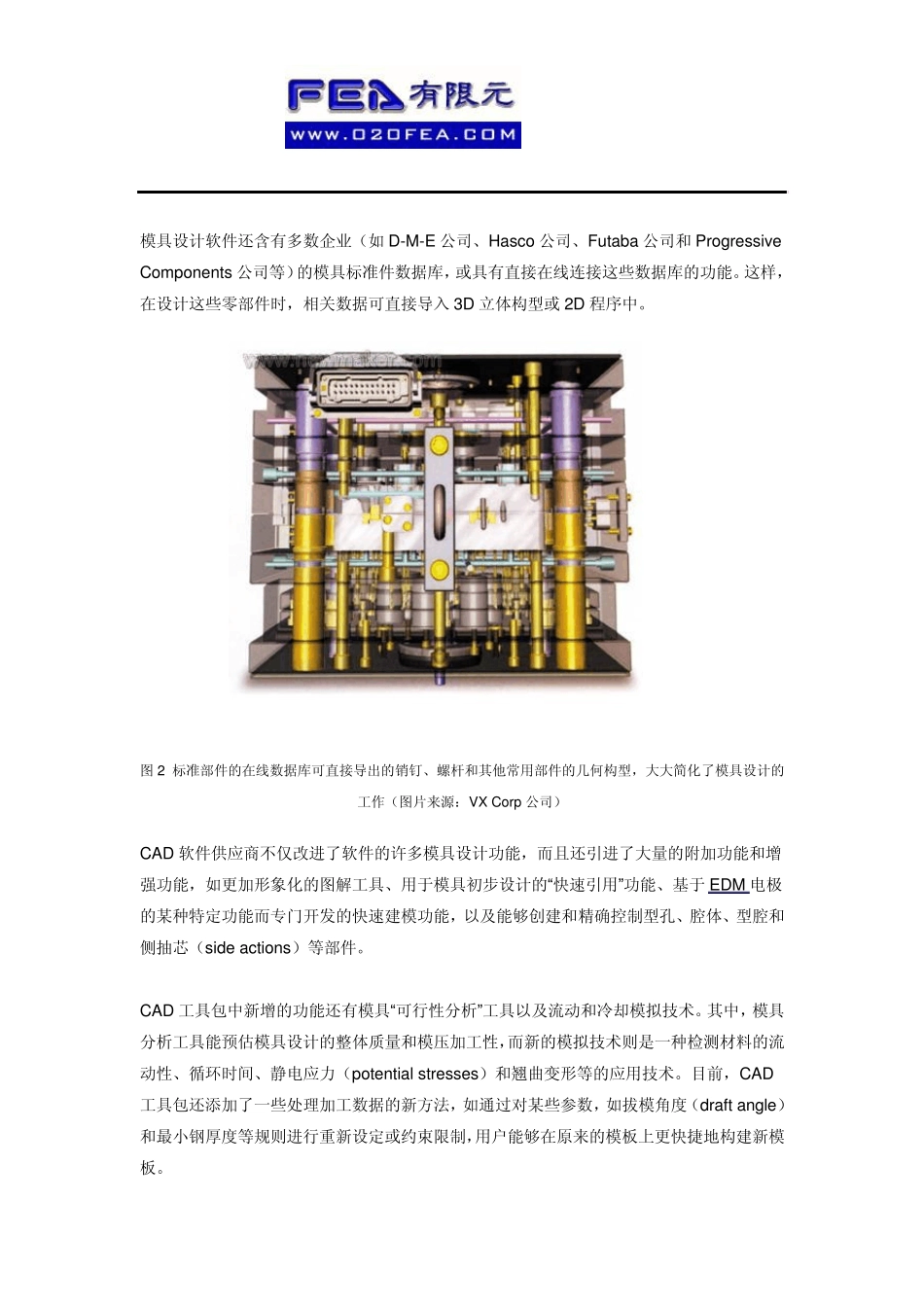

用于三维模具设计制造的CAD 软件 专用于注塑模具设计的三维计算机辅助设计软件包已经推出了至少10 年了。这种软件通过将一些操作频繁或重复性高的任务实现自动设置，或输入预先设定的标准部件，并“记住”用户专用的模具设计“准则”，不仅可避免误差的产生，还能够有效减少生成模具内、外部基础结构所需要的时间。 “使常规操作实现自动化，意味着软件能够更快地执行对于模具尺寸的标准化计算，同时保证了更小的犯错几率和更短的设计时间。”英国基础软件供应商 Delcam公司的市场经理 Peter Dickin 如是说。 “开发模具设计软件的目的是通过自动化或简化更多的常规任务，让用户更专注于模具设计中更复杂的方面，从而有效缩短模具设计的时间，提高模具的整体质量和工作效率，并最终降低生产成本。”Clear Cut Solutions 公司的总裁 Bill Genc 先生补充道。该公司是法国 Mssler Softw are 公司的TopSolid CAD 软件在美国的经销商。 图 1 用于模具设计的三维辅助工具可帮助制造商提高对模具模型最至关重要的方面的界定和分析能力，如型芯和型腔的几何形状和分模线的确定以及分型面等（照片来源：Delcam 公司） 现在较为典型的模具设计CAD 软件通过编写程序或设定模块，可构建出模具的全景图像，而这一建模过程看似容易，实际上则相当复杂，它包括利用零部件的模型来生成模具的型芯和型腔结构，确定分型线的位置、优化分型面、选择合适的模基结构，以及对诸如阀门、冷却线、流道系统、浇口、滑块、顶杆、出模器、立柱、垫片、导向器、喷嘴、螺杆和销钉等附加物的设计考虑。 模具设计软件还含有多数企业（如D-M-E 公司、Hasco 公司、Futaba 公司和 Progressive Components 公司等）的模具标准件数据库，或具有直接在线连接这些数据库的功能。这样，在设计这些零部件时，相关数据可直接导入 3D 立体构型或 2D 程序中。 图 2 标准部件的在线数据库可直接导出的销钉、螺杆和其他常用部件的几何构型，大大简化了模具设计的工作（图片来源：VX Corp 公司） CAD 软件供应商不仅改进了软件的许多模具设计功能，而且还引进了大量的附加功能和增强功能，如更加形象化的图解工具、用于模具初步设计的“快速引用”功能、基于 EDM 电极的某种特定功能而专门开发的快速建模功能，以及能够创建和精确控制型孔、腔体、型腔和侧抽芯（side actions）等部件。 CAD 工具包中新增的功能还有模具“可行性分析”工具以及...
