用分光计测三棱镜顶角实验报告

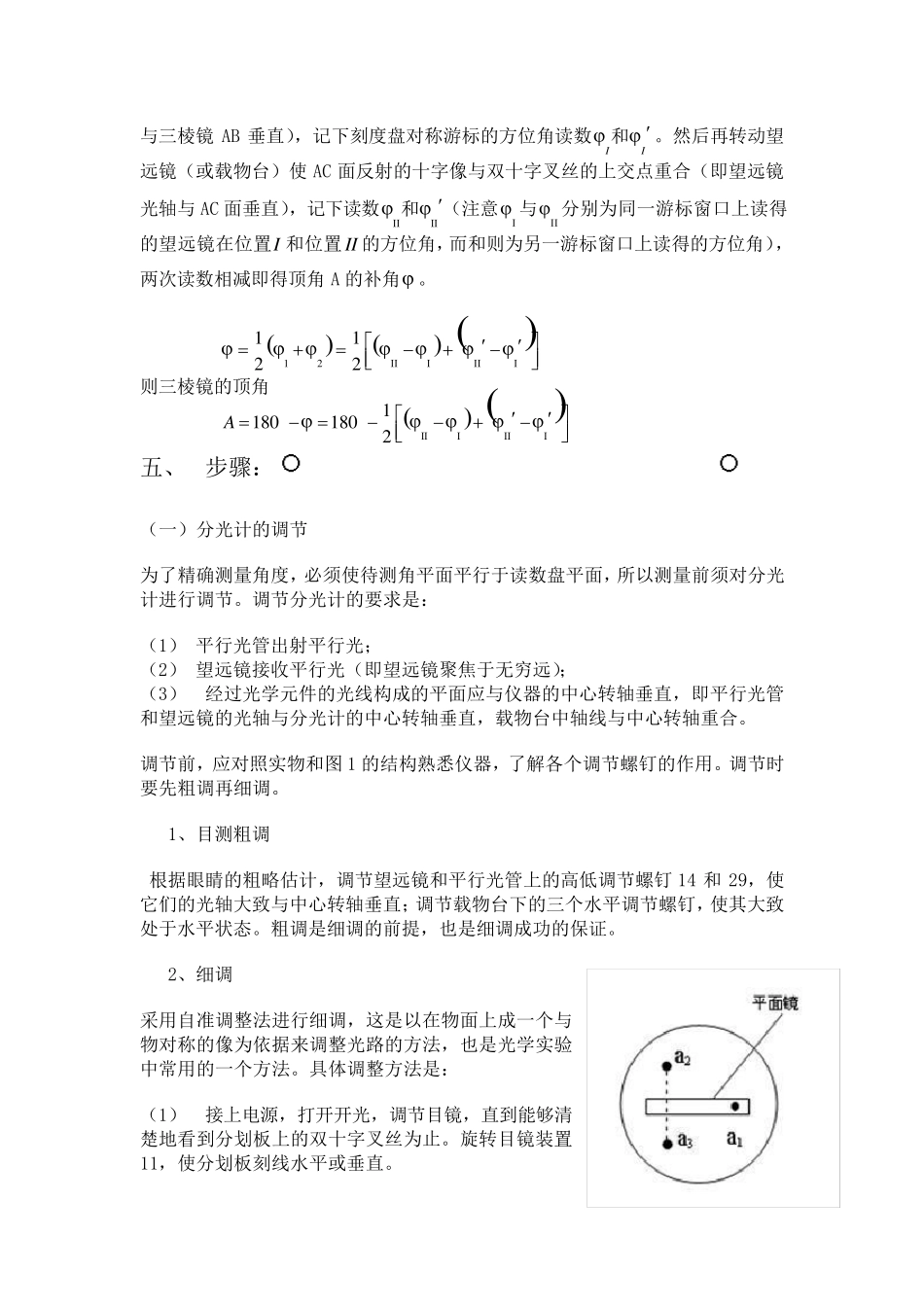

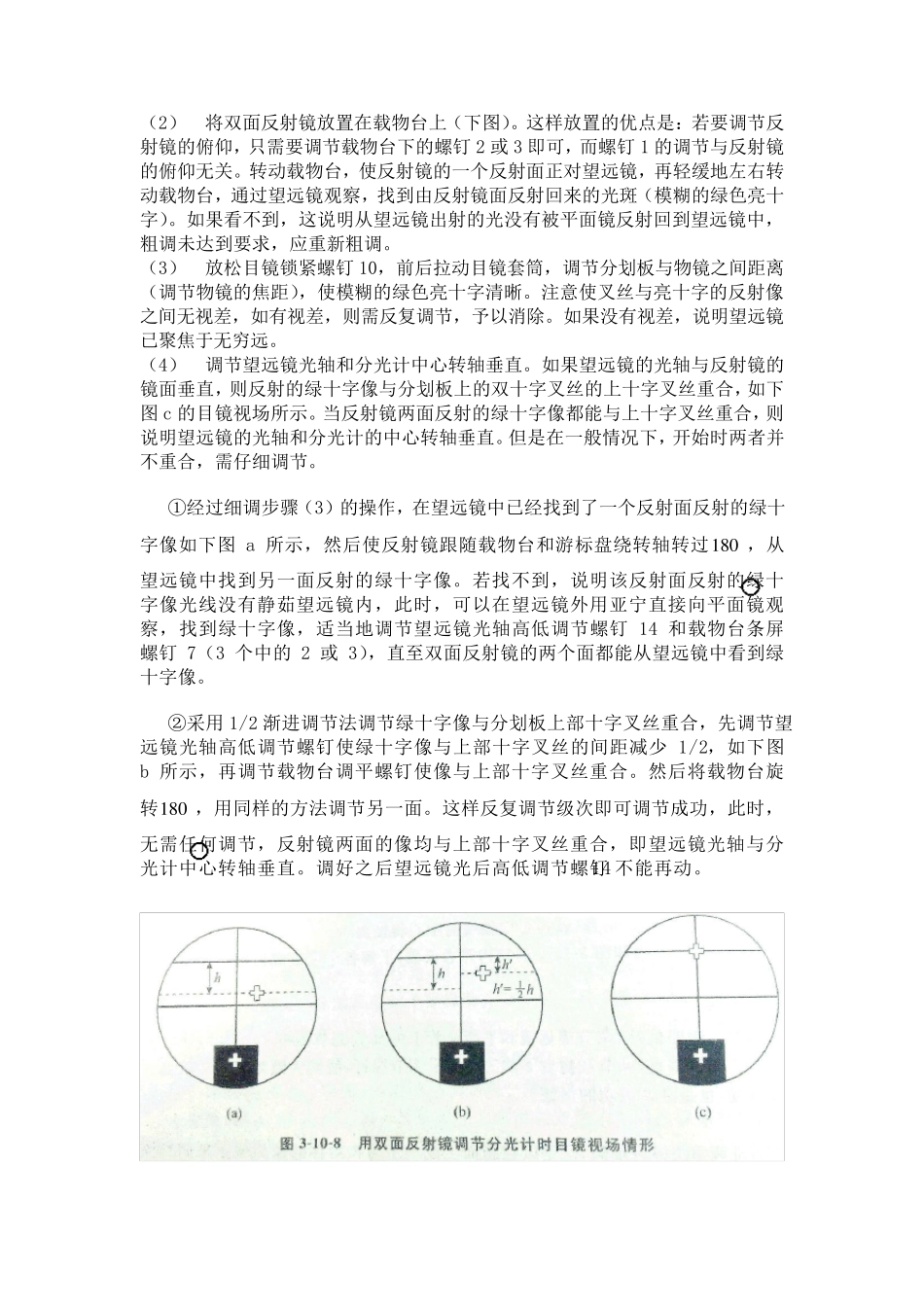

一 、 名称：用分光计测三棱镜顶角 二、 目的： 采 用 自 准 法 测 量 三 棱 镜 的 顶 角 。 三、 器材： 1、 分光计 （1）望远镜 （2）载物台 （3）平行光管 （4）读数装置 （5）底座 四、 原理 图 1 是自准法测量三棱镜顶角的示意图，图中所示三棱镜是横截面为等边三角形的柱体。AB 和 AC 是透光的光学表面，又称折射面，其夹角A 称为三棱角的顶角；BC 为毛玻璃面，称为三棱角的底面。 实验中利用望远镜自身产生平行光，固定载物台（或固定望远镜），转动望远镜光轴（或转动载物台），先使棱镜AB 面反射的十字像落在分划板上双十字叉丝上部的交点上（即望远镜光轴与三棱镜AB 垂直），记下刻度盘对称游标的方位角读数II 和。然后再转动望远镜（或载物台）使AC 面反射的十字像与双十字叉丝的上交点重合（即望远镜光轴与AC 面垂直），记下读数和（注意 与 分别为同一游标窗口上读得的望远镜在位置I和位置II的方位角，而和则为另一游标窗口上读得的方位角），两次读数相减即得顶角A 的补角 。  121122 则三棱镜的顶角  11801802A 五、 步骤： （一）分光计的调节 为了精确测量角度，必须使待测角平面平行于读数盘平面，所以测量前须对分光计进行调节。调节分光计的要求是： （1） 平行光管出射平行光； （2） 望远镜接收平行光（即望远镜聚焦于无穷远）； （3） 经过光学元件的光线构成的平面应与仪器的中心转轴垂直，即平行光管和望远镜的光轴与分光计的中心转轴垂直，载物台中轴线与中心转轴重合。 调节前，应对照实物和图 1 的结构熟悉仪器，了解各个调节螺钉的作用。调节时要先粗调再细调。 1、目测粗调 根据眼睛的粗略估计，调节望远镜和平行光管上的高低调节螺钉14 和29，使它们的光轴大致与中心转轴垂直；调节载物台下的三个水平调节螺钉，使其大致处于水平状态。粗调是细调的前提，也 是细调成功 的保 证 。 2、细调 采 用自 准 调整 法 进行细调，这 是以在物面上成一个与物对称的像为依 据来 调整 光路 的方法 ，也 是光学实验中常 用的一个方法 。具 体 调整 方法 是： （1） 接上电 源 ，打 开 开 光，调节目镜，直到 能 够 清楚 地 看 到 分划 板 上...
