用单片机实现电子时钟

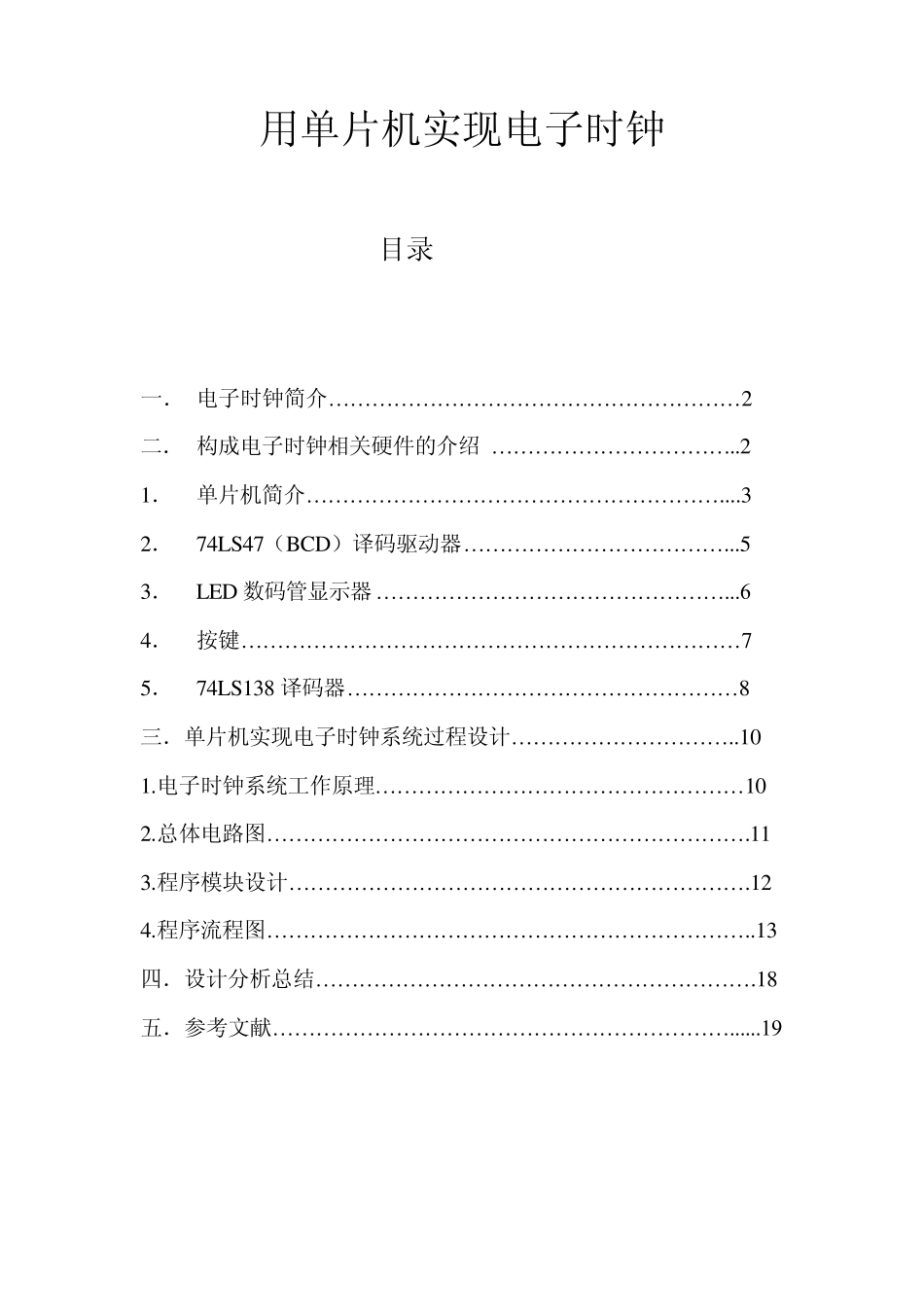

用单片机实现电子时钟 目录 一． 电子时钟简介… … … … … … … … … … … … … … … … … … … 2 二． 构成电子时钟相关硬件的介绍 … … … … … … … … … … … ..2 1． 单片机简介… … … … … … … … … … … … … … … … … … … ....3 2． 74LS47（BCD）译码驱动器… … … … … … … … … … … … ...5 3． LED 数码管显示器 … … … … … … … … … … … … … … … … ...6 4． 按键… … … … … … … … … … … … … … … … … … … … … … … 7 5． 74LS138 译码器… … … … … … … … … … … … … … … … … … 8 三．单片机实现电子时钟系统过程设计… … … … … … … … … … ..10 1.电子时钟系统工作原理… … … … … … … … … … … … … … … … … 10 2.总体电路图… … … … … … … … … … … … … … … … … … … … … … .11 3.程序模块设计… … … … … … … … … … … … … … … … … … … … … .12 4.程序流程图… … … … … … … … … … … … … … … … … … … … … … ..13 四．设计分析总结… … … … … … … … … … … … … … … … … … … … .18 五．参考文献… … … … … … … … … … … … … … … … … … … … … ......19 一．电子时钟简介 电子时钟是生活中非常使用的电子部件，一般来说，电子时钟应当具有时.分.秒三部分的内容显示。而这三个部分还可以分别调整。现在好一些的电子时钟除了有时.分.秒的显示之外，还有年.月.日显示闹钟设置等多种功能。实际上这些显示都能用单片机来实现。 1957 年,Ventu ra 发明了世界上第一个电子表，从而奠定了电子时钟的基础，电子时钟开始迅速发展起来。现代的电子时钟是基于单片机的一种计时工具，采用延时程序产生一定的时间中断，用于一秒的定义，通过计数方式进行满六十秒分钟进一，满六十分小时进一，满二十四小时小时清零。从而达到计时的功能，是人民日常生活不可缺少的工具。 电子时钟的基本特点 现在高精度的计时工具大多数都使用了...
