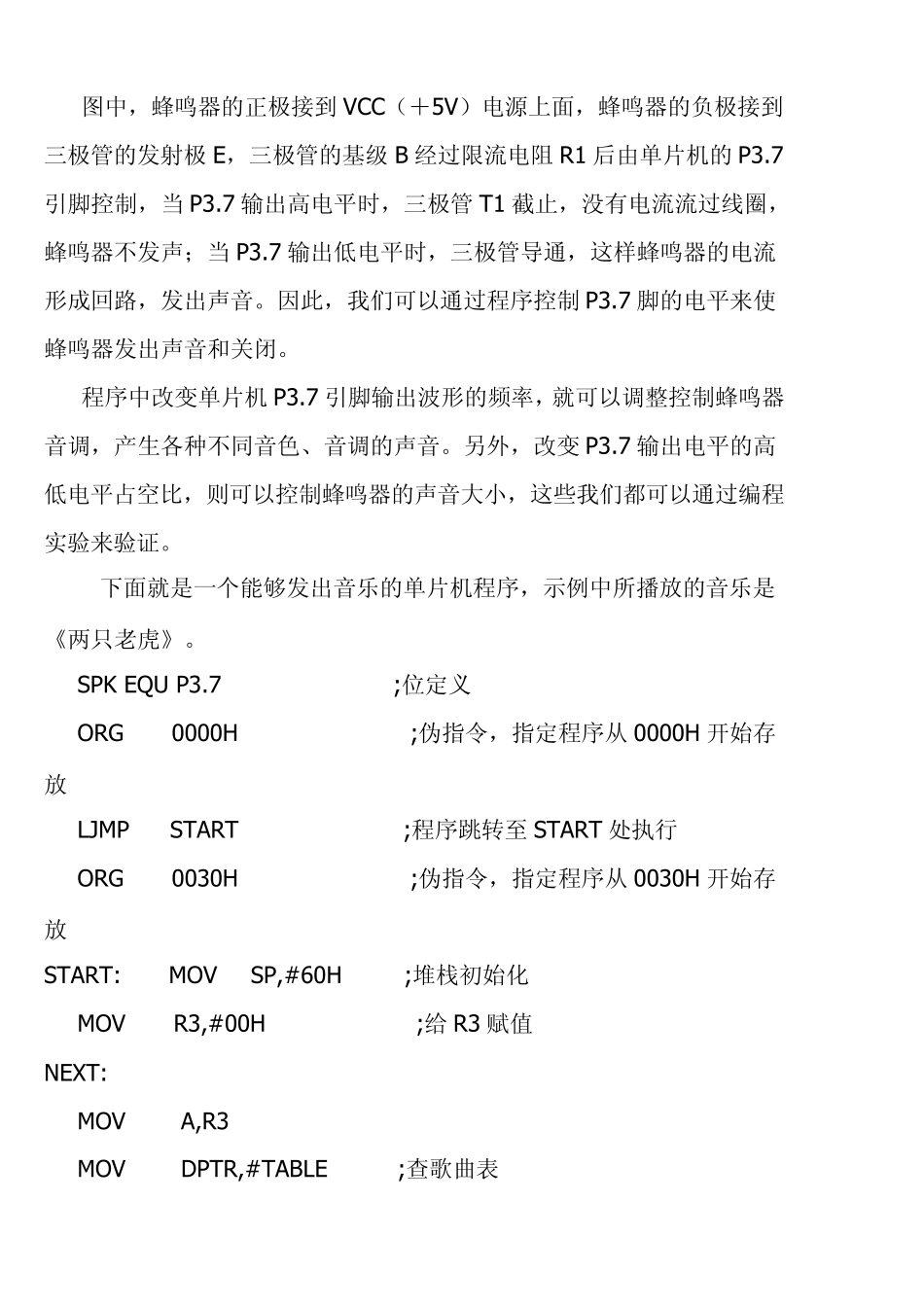

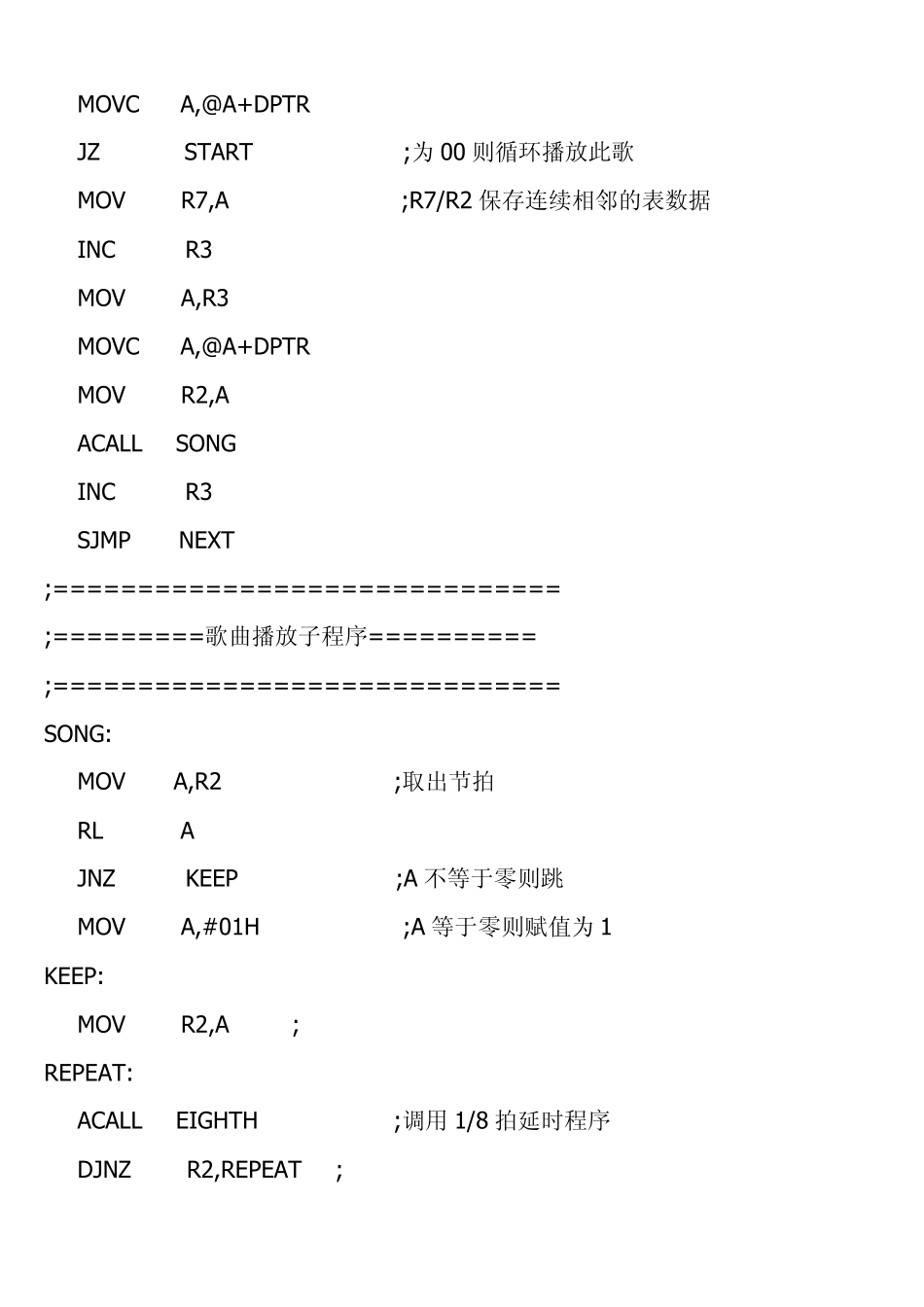

用单片机驱动蜂鸣器唱歌的设计与原理 1.蜂鸣器 蜂鸣器是一种一体化结构的电子讯响器，主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型，他广泛应用于计算机、打印机、复印机、报警器、电话机等电子产品中作发声器件。 2.单片机驱动 单片机上面使用的蜂鸣器一般都是无源电磁式的蜂鸣器（如下图所示）。它由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。 蜂鸣器发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的，因此需要一定的电流才能驱动它，单片机IO 引脚输出的电流较小，单片机输出的TTL 电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。单片机与蜂鸣器连接如图二所示。 图中，蜂鸣器的正极接到VCC（＋5V）电源上面，蜂鸣器的负极接到三极管的发射极E，三极管的基级B 经过限流电阻R1 后由单片机的P3.7引脚控制，当P3.7 输出高电平时，三极管T1 截止，没有电流流过线圈，蜂鸣器不发声；当P3.7 输出低电平时，三极管导通，这样蜂鸣器的电流形成回路，发出声音。因此，我们可以通过程序控制P3.7 脚的电平来使蜂鸣器发出声音和关闭。 程序中改变单片机P3.7 引脚输出波形的频率，就可以调整控制蜂鸣器音调，产生各种不同音色、音调的声音。另外，改变P3.7 输出电平的高低电平占空比，则可以控制蜂鸣器的声音大小，这些我们都可以通过编程实验来验证。 下面就是一个能够发出音乐的单片机程序，示例中所播放的音乐是《两只老虎》。 SPK EQU P3.7 ;位定义 ORG 0000H ;伪指令，指定程序从 0000H 开始存放 LJMP START ;程序跳转至 START 处执行 ORG 0030H ;伪指令，指定程序从 0030H 开始存放 START: MOV SP,#60H ;堆栈初始化 MOV R3,#00H ;给 R3 赋值 NEXT: MOV A,R3 MOV DPTR,#TABLE ;查歌曲表 MOVC A,@A+DPTR JZ START ;为00 则循环播放此歌 MOV R7,A ;R7/R2 保存连续相邻的表数据 INC R3 MOV A,R3 MOVC A,@A+DPTR MOV R2,A ACALL SONG INC R3 SJMP NEXT ;============================== ;=========歌曲播放子程序========== ;============================== SONG: MOV A,R2 ;取出节拍 RL A JNZ KEEP ;A 不等于零则跳 MOV A,#01H ;A 等于零则赋值为1 KEEP: MOV R2,A ; REPEAT:...
