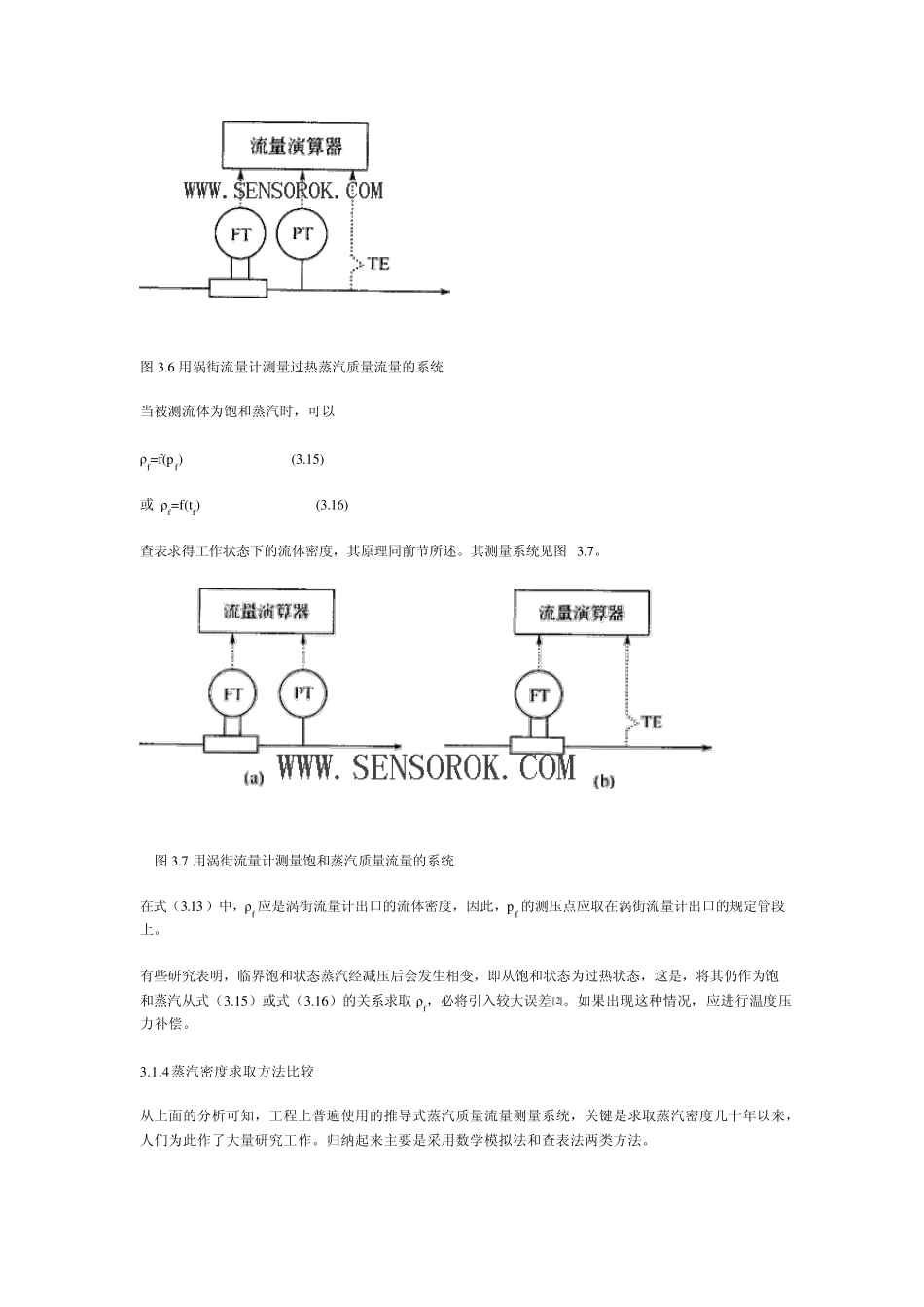

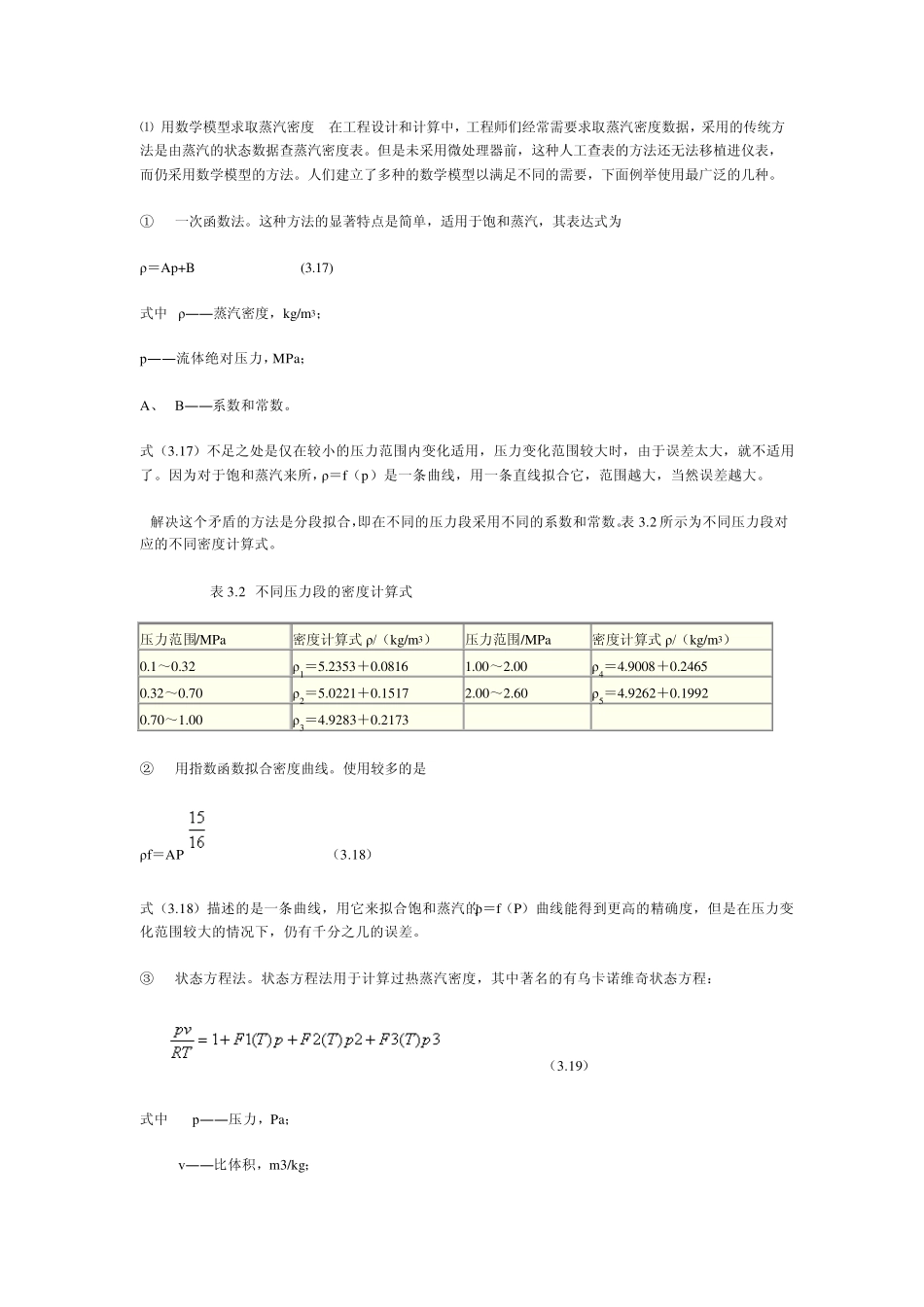

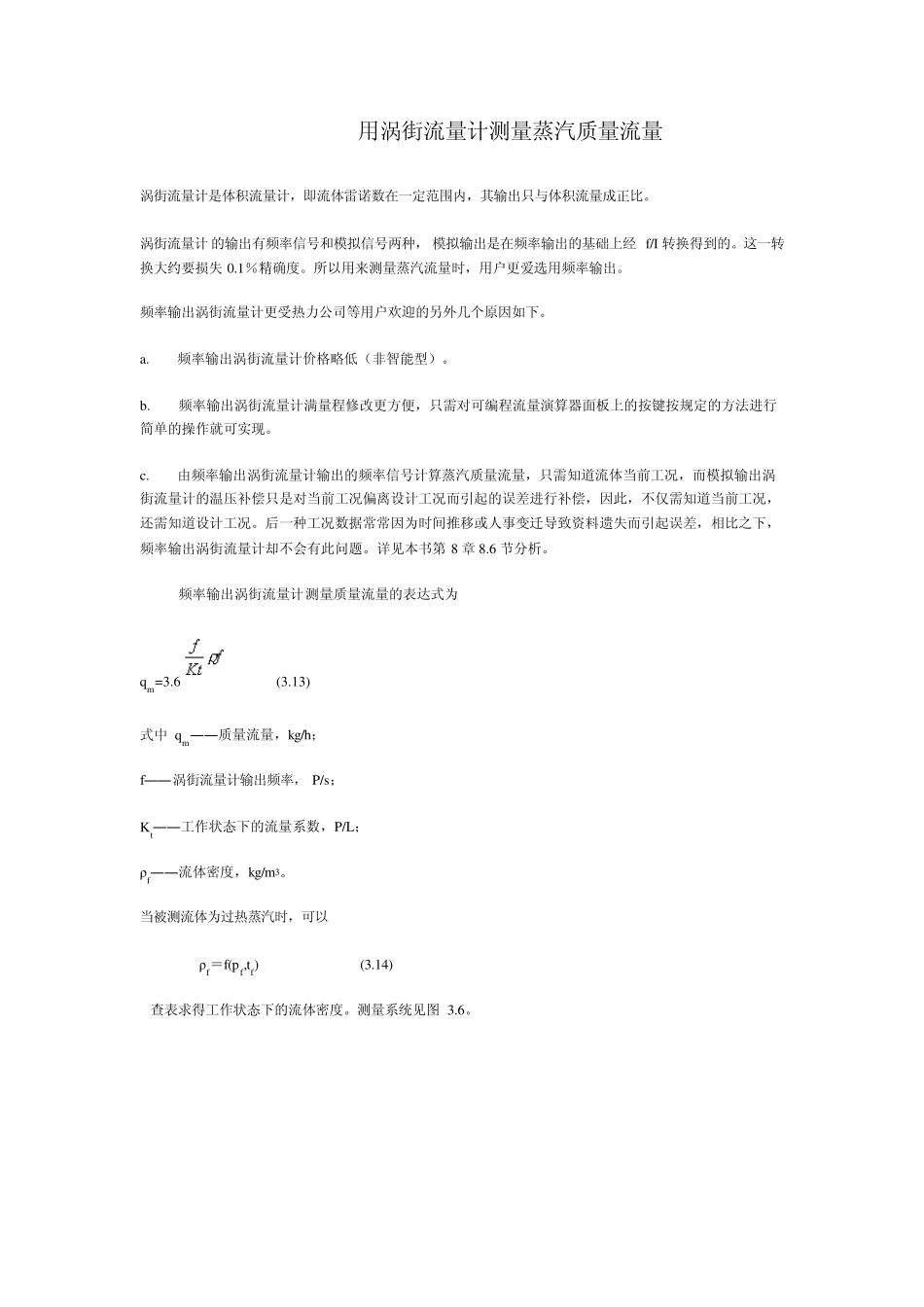

用涡街流量计测量蒸汽质量流量 涡街流量计是体积流量计,即流体雷诺数在一定范围内,其输出只与体积流量成正比。 涡街流量计的输出有频率信号和模拟信号两种,模拟输出是在频率输出的基础上经 f/I 转换得到的。这一转换大约要损失 0.1%精确度。所以用来测量蒸汽流量时,用户更爱选用频率输出。 频率输出涡街流量计更受热力公司等用户欢迎的另外几个原因如下。 a. 频率输出涡街流量计价格略低(非智能型)。 b. 频率输出涡街流量计满量程修改更方便,只需对可编程流量演算器面板上的按键按规定的方法进行简单的操作就可实现。 c. 由频率输出涡街流量计输出的频率信号计算蒸汽质量流量,只需知道流体当前工况,而模拟输出涡街流量计的温压补偿只是对当前工况偏离设计工况而引起的误差进行补偿,因此,不仅需知道当前工况,还需知道设计工况。后一种工况数据常常因为时间推移或人事变迁导致资料遗失而引起误差,相比之下,频率输出涡街流量计却不会有此问题。详见本书第 8 章 8.6 节分析。 频率输出涡街流量计测量质量流量的表达式为 qm=3.6 (3.13) 式中 qm――质量流量,kg/h; f――涡街流量计输出频率,P/s; Kt――工作状态下的流量系数,P/L; ρf――流体密度,kg/m3。 当被测流体为过热蒸汽时,可以 ρf=f(pf,tf) (3.14) 查表求得工作状态下的流体密度。测量系统见图 3.6。 图3.6 用涡街流量计测量过热蒸汽质量流量的系统 当被测流体为饱和蒸汽时,可以 ρf=f(pf) (3.15) 或 ρf=f(tf) (3.16) 查表求得工作状态下的流体密度,其原理同前节所述。其测量系统见图3.7。 图3.7 用涡街流量计测量饱和蒸汽质量流量的系统 在式(3.13)中,ρf 应是涡街流量计出口的流体密度,因此,pf 的测压点应取在涡街流量计出口的规定管段上。 有些研究表明,临界饱和状态蒸汽经减压后会发生相变,即从饱和状态为过热状态,这是,将其仍作为饱和蒸汽从式(3.15)或式(3.16)的关系求取 ρf,必将引入较大误差[2]。如果出现这种情况,应进行温度压力补偿。 3.1.4蒸汽密度求取方法比较 从上面的分析可知,工程上普遍使用的推导式蒸汽质量流量测量系统,关键是求取蒸汽密度几十年以来,人们为此作了大量研究工作。归纳起来主要是采用数学模拟法和查表法两类方法。 ⑴ 用数学模型求取蒸汽密度 在工程设计和计算中,工程师们经常需要求取蒸汽密度数据,采用的传统方法是由蒸汽的状态数据查蒸汽密度表。但是未采...
