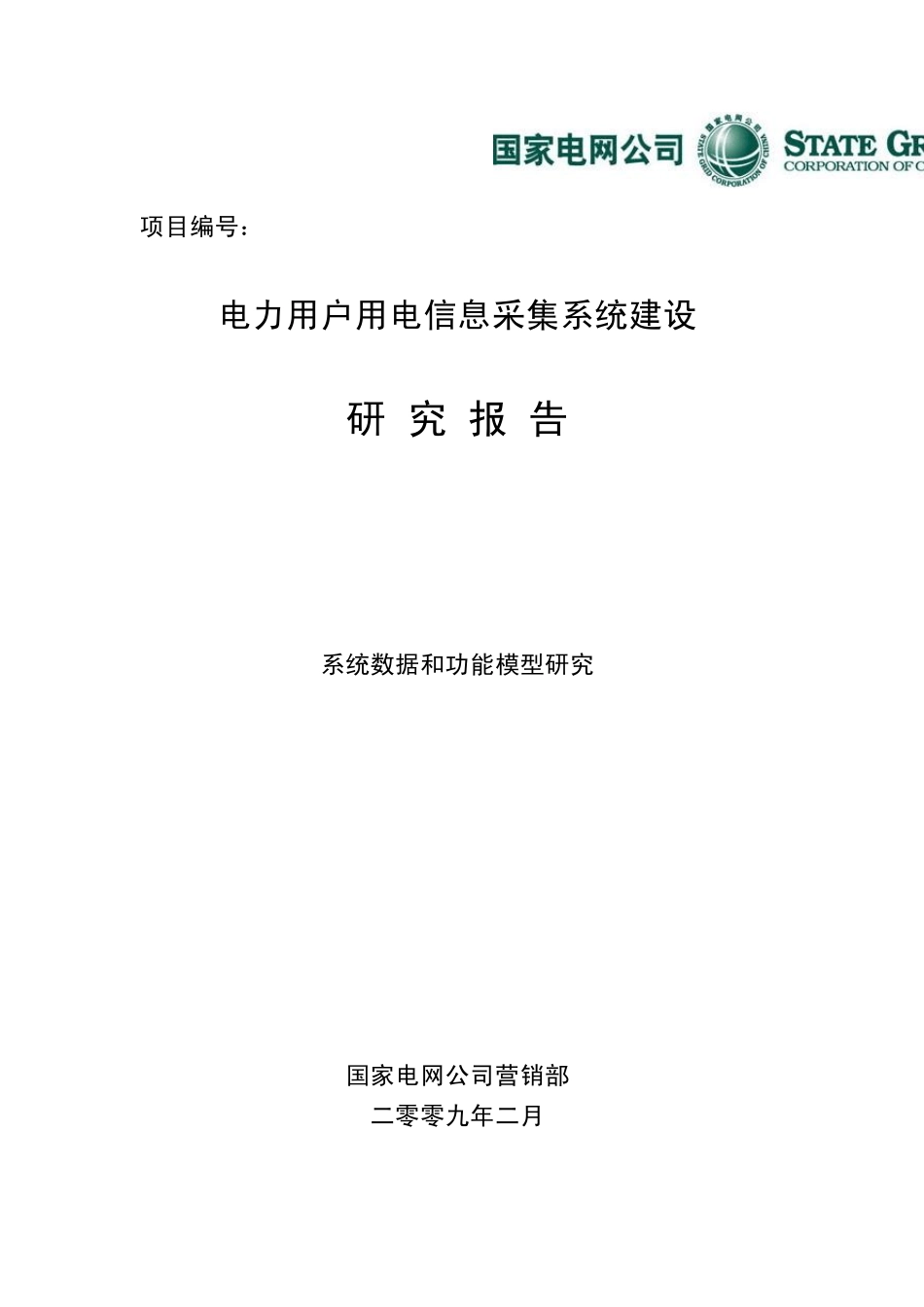

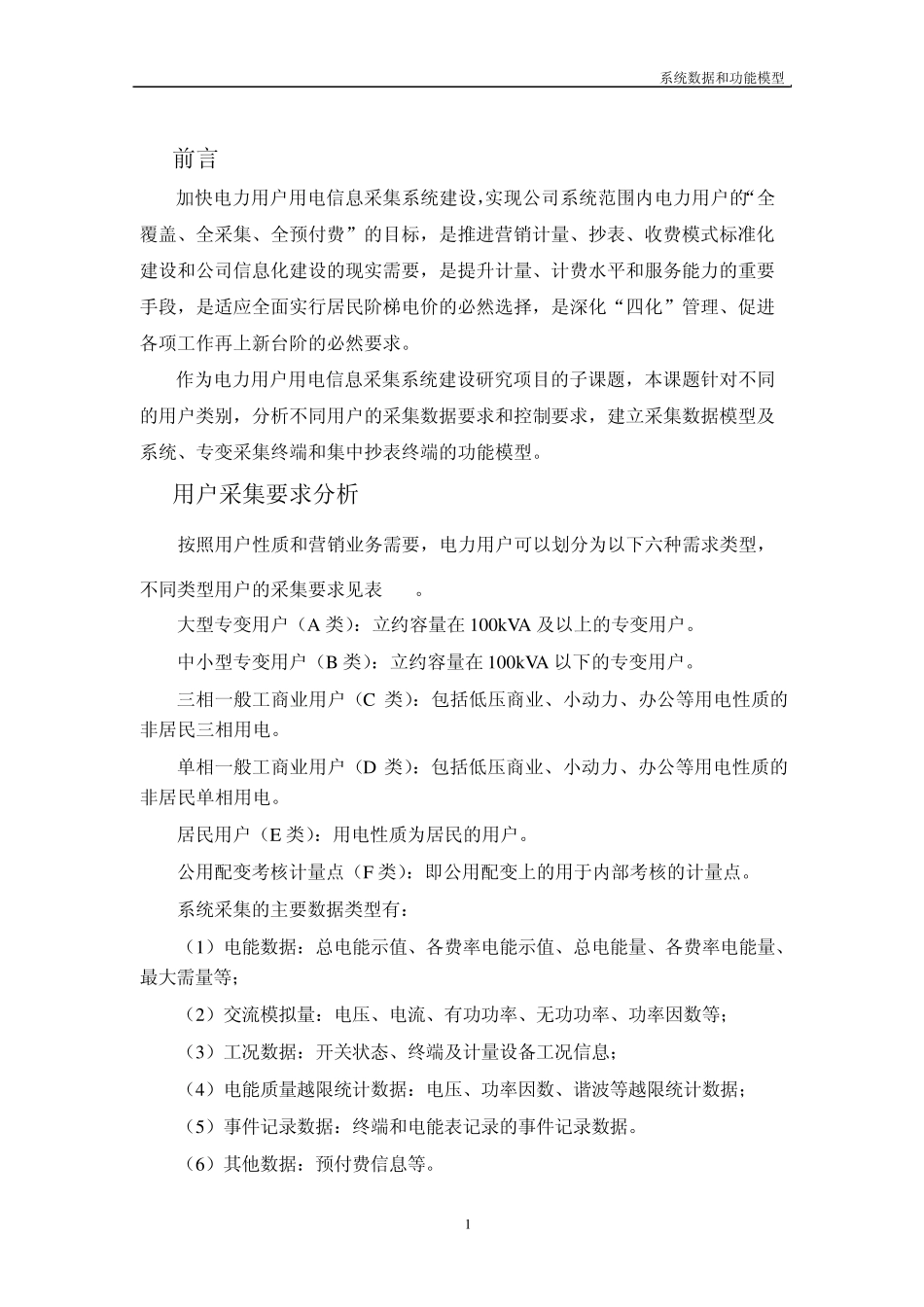

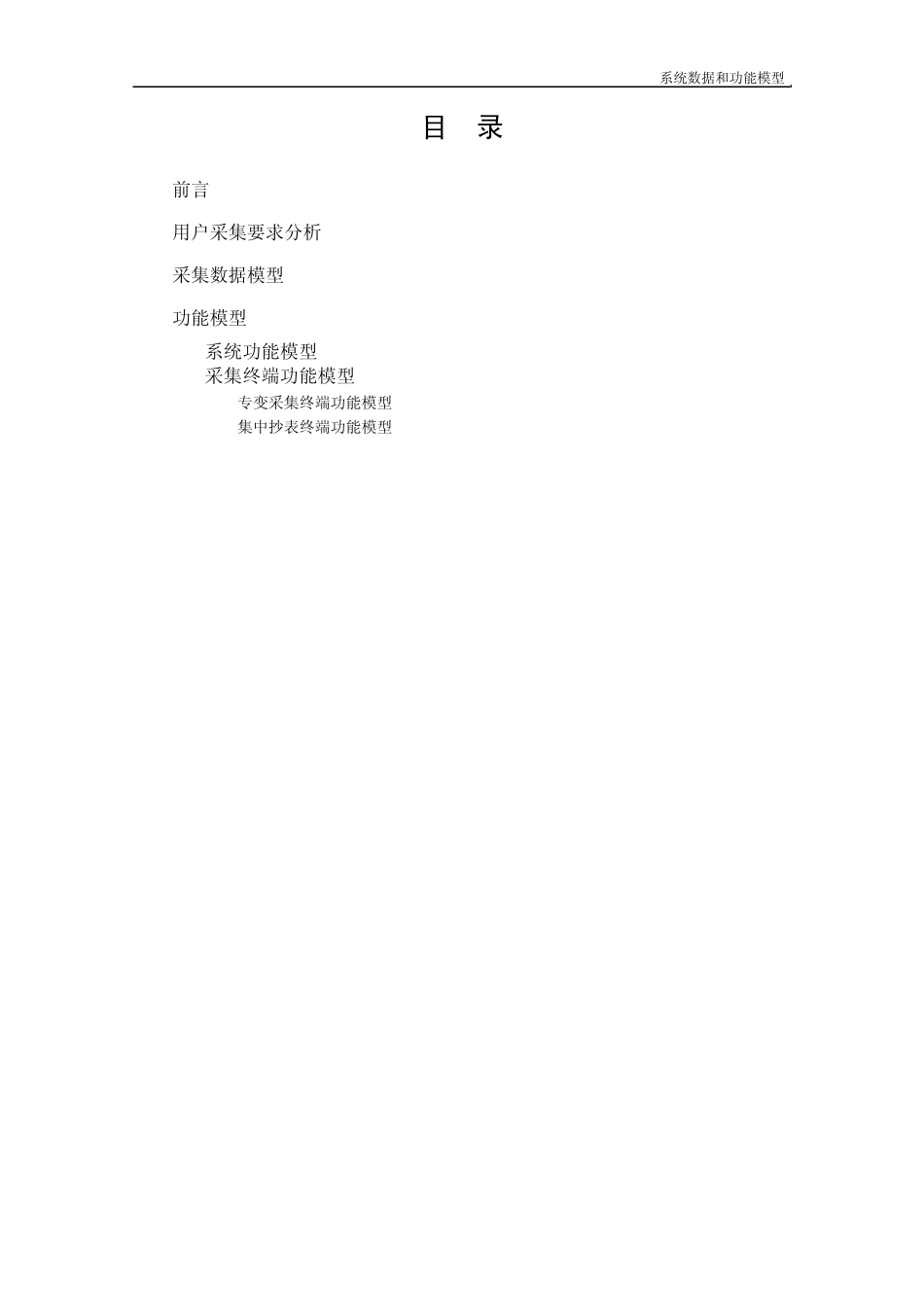

项目编号：SGSC[2009]xxx 电力用户用电信息采集系统建设 研 究 报 告 系统数据和功能模型研究 国家电网公司营销部 二零零九年二月 系统数据和功能模型 目 录 1 前言 .......................................................... 1 2 用户采集要求分析 ............................................... 1 3 采集数据模型 ................................................... 3 4 功能模型....................................................... 6 4.1 系统功能模型 ................................................. 6 4.2 采集终端功能模型 ............................................. 7 4.2.1 专变采集终端功能模型 ................................................ 7 4.2.2 集中抄表终端功能模型 ................................................ 8 系统数据和功能模型 1 1 前言 加快电力用户用电信息采集系统建设，实现公司系统范围内电力用户的“全覆盖、全采集、全预付费”的目标，是推进营销计量、抄表、收费模式标准化建设和公司信息化建设的现实需要，是提升计量、计费水平和服务能力的重要手段，是适应全面实行居民阶梯电价的必然选择，是深化“四化”管理、促进各项工作再上新台阶的必然要求。 作为电力用户用电信息采集系统建设研究项目的子课题，本课题针对不同的用户类别，分析不同用户的采集数据要求和控制要求，建立采集数据模型及系统、专变采集终端和集中抄表终端的功能模型。 2 用户采集要求分析 按照用户性质和营销业务需要，电力用户可以划分为以下六种需求类型，不同类型用户的采集要求见表 2-1。 大型专变用户（A 类）：立约容量在 100kVA 及以上的专变用户。 中小型专变用户（B 类）：立约容量在 100kVA 以下的专变用户。 三相一般工商业用户（C 类）：包括低压商业、小动力、办公等用电性质的非居民三相用电。 单相一般工商业用户（D 类）：包括低压商业、小动力、办公等用电性质的非居民单相用电。 居民用户（E 类）：用电性质为居民的用户。 公用配变考核计量点（F 类）：即公用配变上的用于内部考核的计量点。 系统采集的主要数据类型有： （1）电能数据：总电能示值、各费率电能示值、总电能量、各费率电能量、最大需量等； （2）交流模拟量：电压、电流、有功功率、无功功率、功率因数等； （3）工况数据：开关状态、终端...
