土压平衡盾构机主要部件功能描述

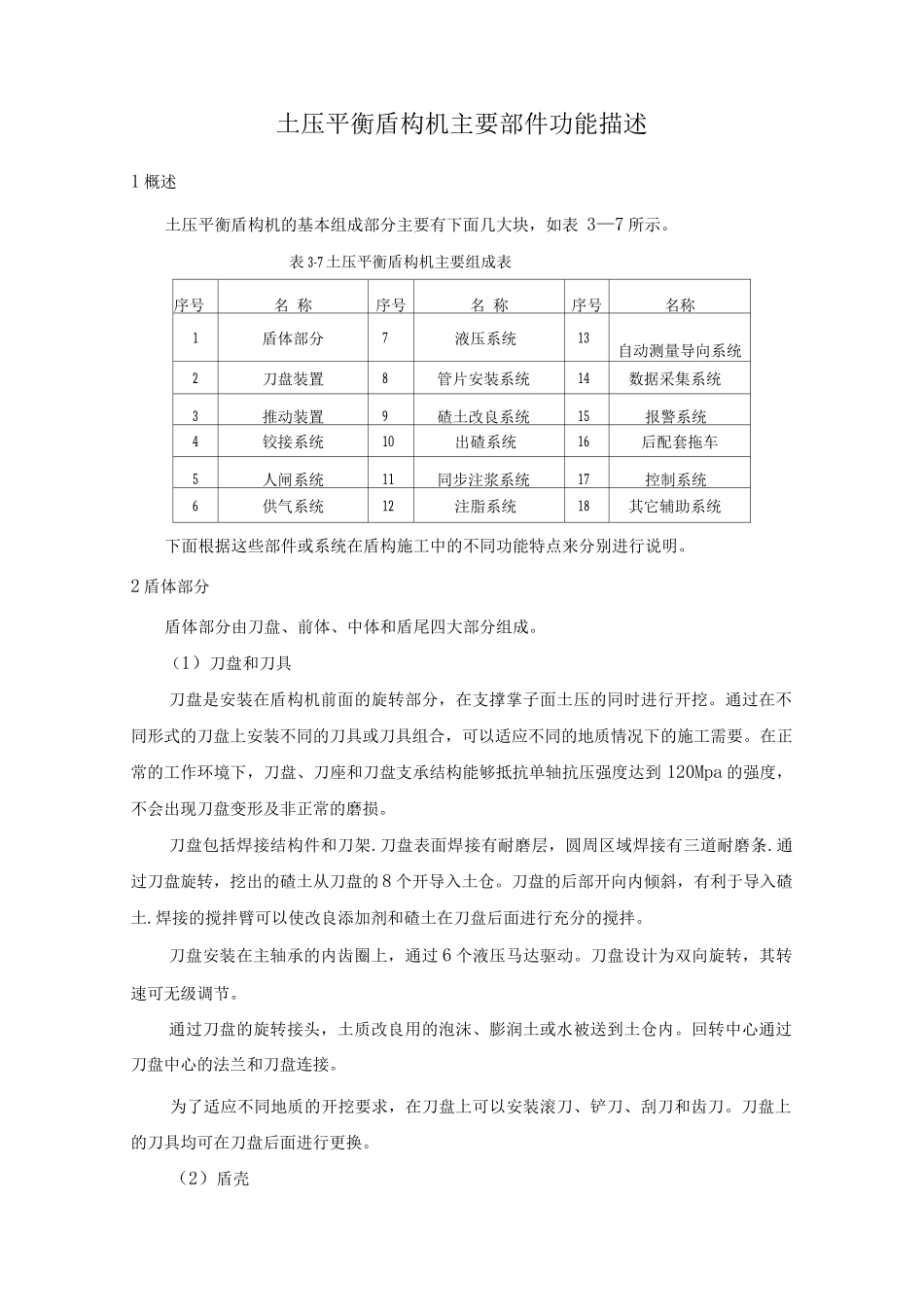

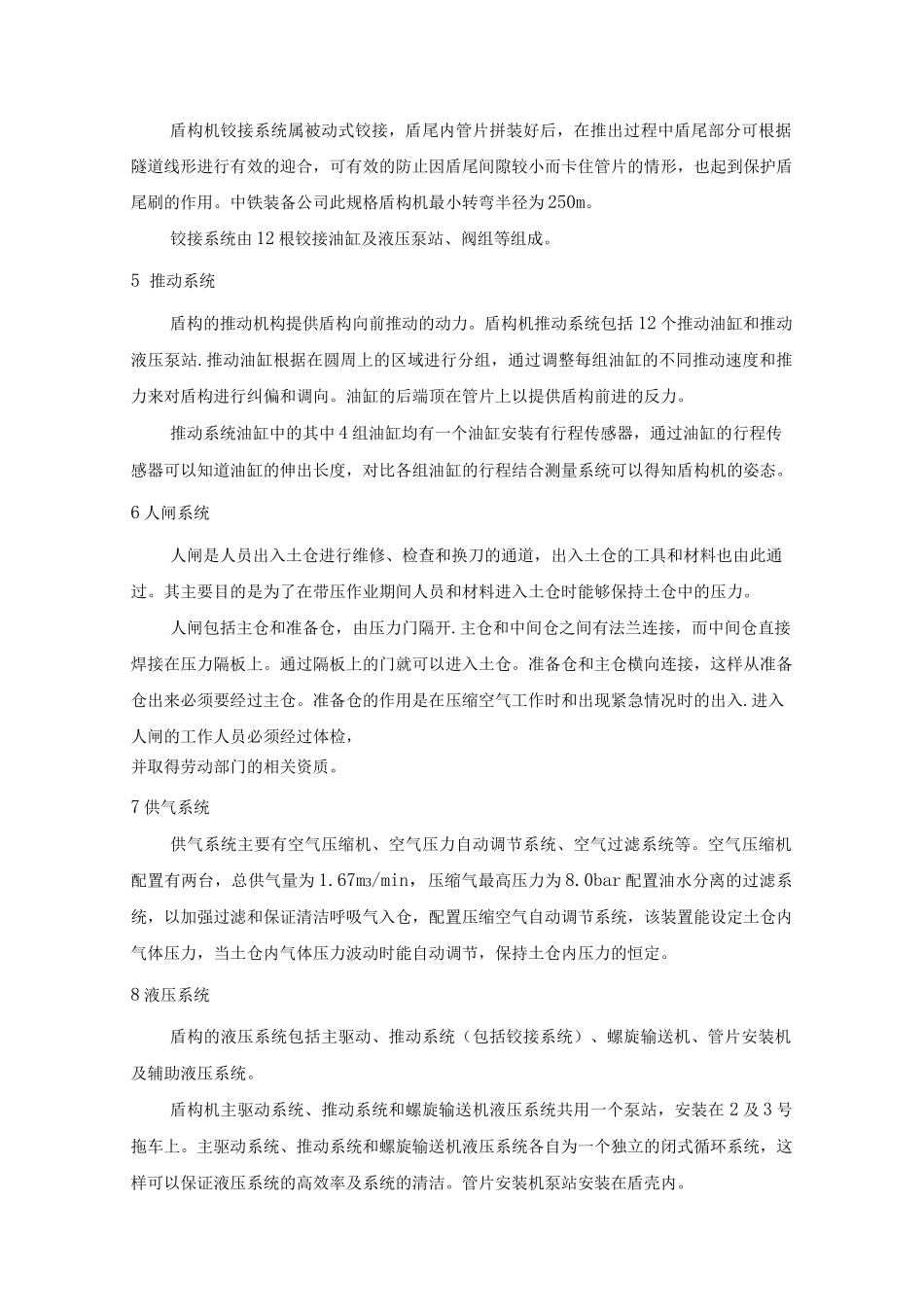

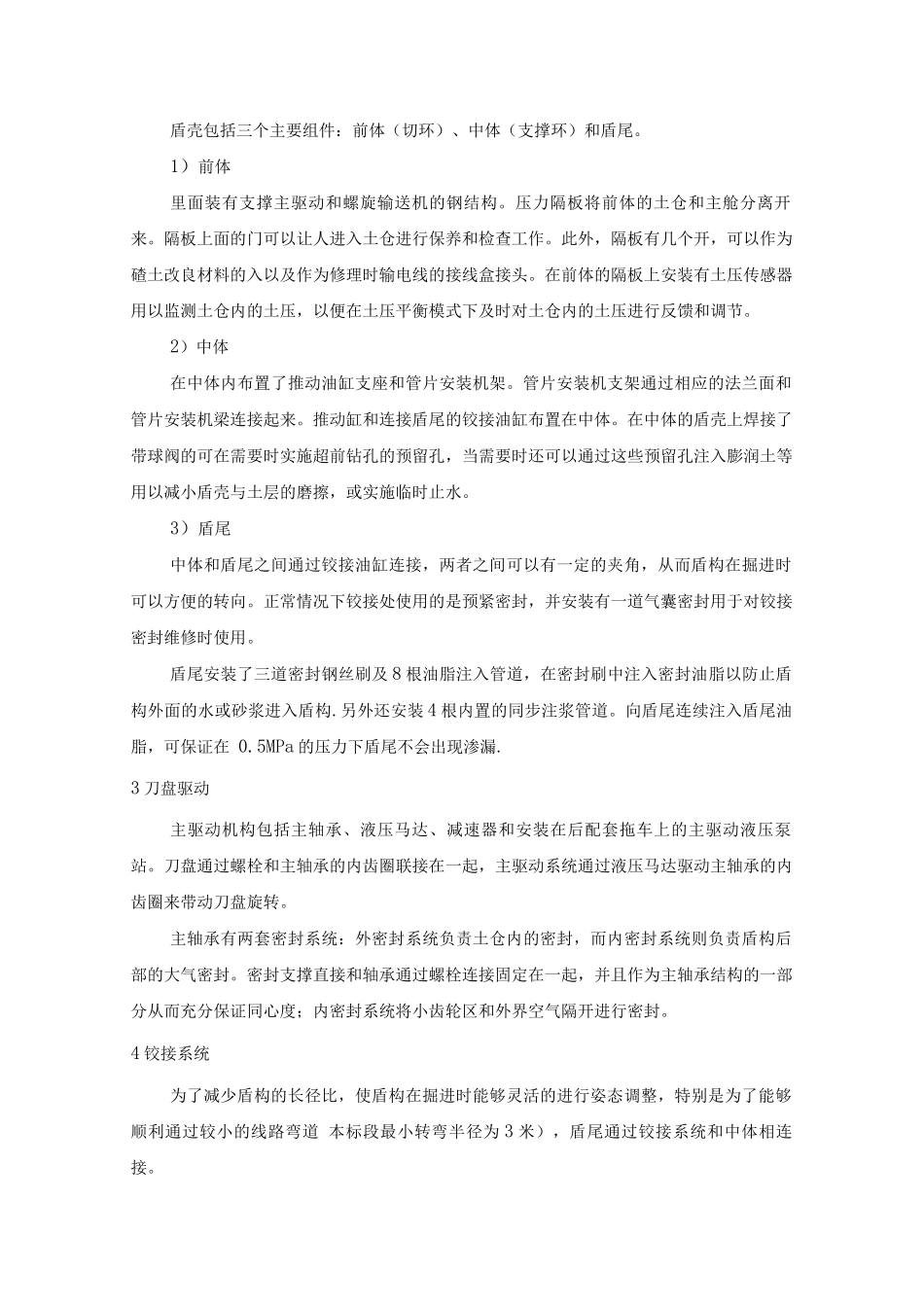

土压平衡盾构机主要部件功能描述1 概述土压平衡盾构机的基本组成部分主要有下面几大块，如表 3—7 所示。表 3-7 土压平衡盾构机主要组成表序号名 称序号名 称序号名称1盾体部分7液压系统13自动测量导向系统2刀盘装置8管片安装系统14数据采集系统3推动装置9碴土改良系统15报警系统4铰接系统10出碴系统16后配套拖车5人闸系统11同步注浆系统17控制系统6供气系统12注脂系统18其它辅助系统下面根据这些部件或系统在盾构施工中的不同功能特点来分别进行说明。2 盾体部分盾体部分由刀盘、前体、中体和盾尾四大部分组成。（1）刀盘和刀具刀盘是安装在盾构机前面的旋转部分，在支撑掌子面土压的同时进行开挖。通过在不同形式的刀盘上安装不同的刀具或刀具组合，可以适应不同的地质情况下的施工需要。在正常的工作环境下，刀盘、刀座和刀盘支承结构能够抵抗单轴抗压强度达到 120Mpa 的强度，不会出现刀盘变形及非正常的磨损。刀盘包括焊接结构件和刀架.刀盘表面焊接有耐磨层，圆周区域焊接有三道耐磨条.通过刀盘旋转，挖出的碴土从刀盘的 8 个开导入土仓。刀盘的后部开向内倾斜，有利于导入碴土.焊接的搅拌臂可以使改良添加剂和碴土在刀盘后面进行充分的搅拌。刀盘安装在主轴承的内齿圈上，通过 6 个液压马达驱动。刀盘设计为双向旋转，其转速可无级调节。通过刀盘的旋转接头，土质改良用的泡沫、膨润土或水被送到土仓内。回转中心通过刀盘中心的法兰和刀盘连接。为了适应不同地质的开挖要求，在刀盘上可以安装滚刀、铲刀、刮刀和齿刀。刀盘上的刀具均可在刀盘后面进行更换。（2）盾壳盾壳包括三个主要组件：前体（切环）、中体（支撑环）和盾尾。1）前体里面装有支撑主驱动和螺旋输送机的钢结构。压力隔板将前体的土仓和主舱分离开来。隔板上面的门可以让人进入土仓进行保养和检查工作。此外，隔板有几个开，可以作为碴土改良材料的入以及作为修理时输电线的接线盒接头。在前体的隔板上安装有土压传感器用以监测土仓内的土压，以便在土压平衡模式下及时对土仓内的土压进行反馈和调节。2）中体在中体内布置了推动油缸支座和管片安装机架。管片安装机支架通过相应的法兰面和管片安装机梁连接起来。推动缸和连接盾尾的铰接油缸布置在中体。在中体的盾壳上焊接了带球阀的可在需要时实施超前钻孔的预留孔，当需要时还可以通过这些预留孔注入膨润土等用以减小盾壳与土层的磨擦，或实施临时止水。3）盾尾中体和盾尾之间通过铰接油缸连接，两者之间可...
