用电负荷计算方法

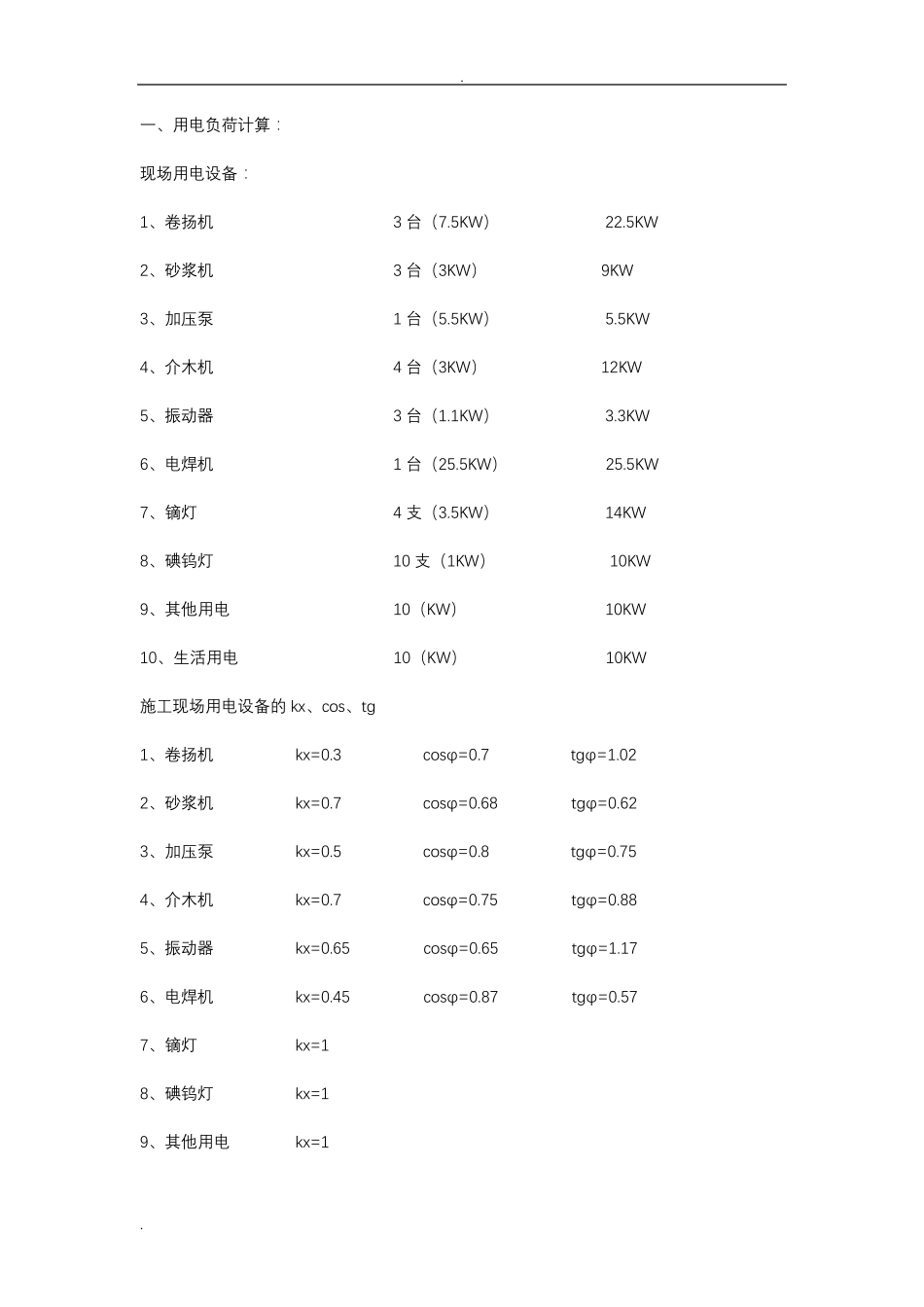

. . 一、用电负荷计算： 现场用电设备： 1、卷扬机 3 台（7.5KW） 22.5KW 2、砂浆机 3 台（3KW） 9KW 3、加压泵 1 台（5.5KW） 5.5KW 4、介木机 4 台（3KW） 12KW 5、振动器 3 台（1.1KW） 3.3KW 6、电焊机 1 台（25.5KW） 25.5KW 7、镝灯 4 支（3.5KW） 14KW 8、碘钨灯 10 支（1KW） 10KW 9、其他用电 10（KW） 10KW 10、生活用电 10（KW） 10KW 施工现场用电设备的 kx、cos、tg 1、卷扬机 kx=0.3 cosφ=0.7 tgφ=1.02 2、砂浆机 kx=0.7 cosφ=0.68 tgφ=0.62 3、加压泵 kx=0.5 cosφ=0.8 tgφ=0.75 4、介木机 kx=0.7 cosφ=0.75 tgφ=0.88 5、振动器 kx=0.65 cosφ=0.65 tgφ=1.17 6、电焊机 kx=0.45 cosφ=0.87 tgφ=0.57 7、镝灯 kx=1 8、碘钨灯 kx=1 9、其他用电 kx=1 . . 10、生活用电 kx=1 有功荷载计算： 1、卷扬机 Pj1=Pj×kx=22.5kw×0.3=6.75kw 2、砂浆机 Pj2=Pj×kx=9kw×0.7=6.3kw 3、加压泵 Pj3=Pj×kx=5.5kw×0.5=2.75kw 4、介木机 Pj4=Pj×kx=12kw×0.7=8.4kw 5、振动器 Pj5=Pj×kx=3.3kw×0.65=2.15kw 6、电焊机 Pj6=Pj×kx=25.5kw×0.45=11.48kw 7、镝灯 Pj7=Pj×kx=14kw×1=14kw 8、碘钨灯 Pj8=Pj×kx=10kw×1=10kw 9、其他用电 Pj9=Pj×kx=10kw×1=10kw 10、生活用电 Pj10=Pj×kx=10kw×1=10kw 无功荷载计算： 1、卷扬机 Qj1=Pj1×tgφ=6.75kw×1.02=6.89 KVAR 2、砂浆机 Qj2=Pj2×tgφ=6.3kw×0.62=3.91 KVAR 3、加压泵 Qj3=Pj3×tgφ=2.75kw×0.75=2.06 KVAR 4、介木机 Qj4=Pj4×tgφ=8.4kw×0.88=7.39 KVAR 5、振动器 Qj5=Pj5×tgφ=2.15kw×1.17=2.51 KVAR 6、电焊机 Qj6=Pj6×tgφ=11.48kw×0.57=6.54 KVAR 7、镝灯 Qj7=Pj7×tgφ=14kw×1.52=21.28 KVAR . . 总有功计算，取同期系数 kp=0.8 P 总=kp×(6.75+6.3+2.75+8.4+2.15+11.48+14+10+10+10) ×0.8=65.46KW 总无功计算，取同期系数 kp=0.8 P 总=kQ×(6.89+3.91+2.06+7.39+2.51+6.54+21.28) ×0.8 =40.46KW 现在功率： Sj= P 总 2+ P 总 2=65.462+40.462=76.95KVA 工地临时供电包括动力用电和照明用电两种，在计算时，应考虑： (1)全工地所使用的机械动力用电和各种电气工具及照明用电的数量； (2)：施工进度计划中施工高峰阶段同时用电的机械设备最高数量； (3)总用电量计算公式： P=1.05-1.10(K1∑P1/cosδ+K...
