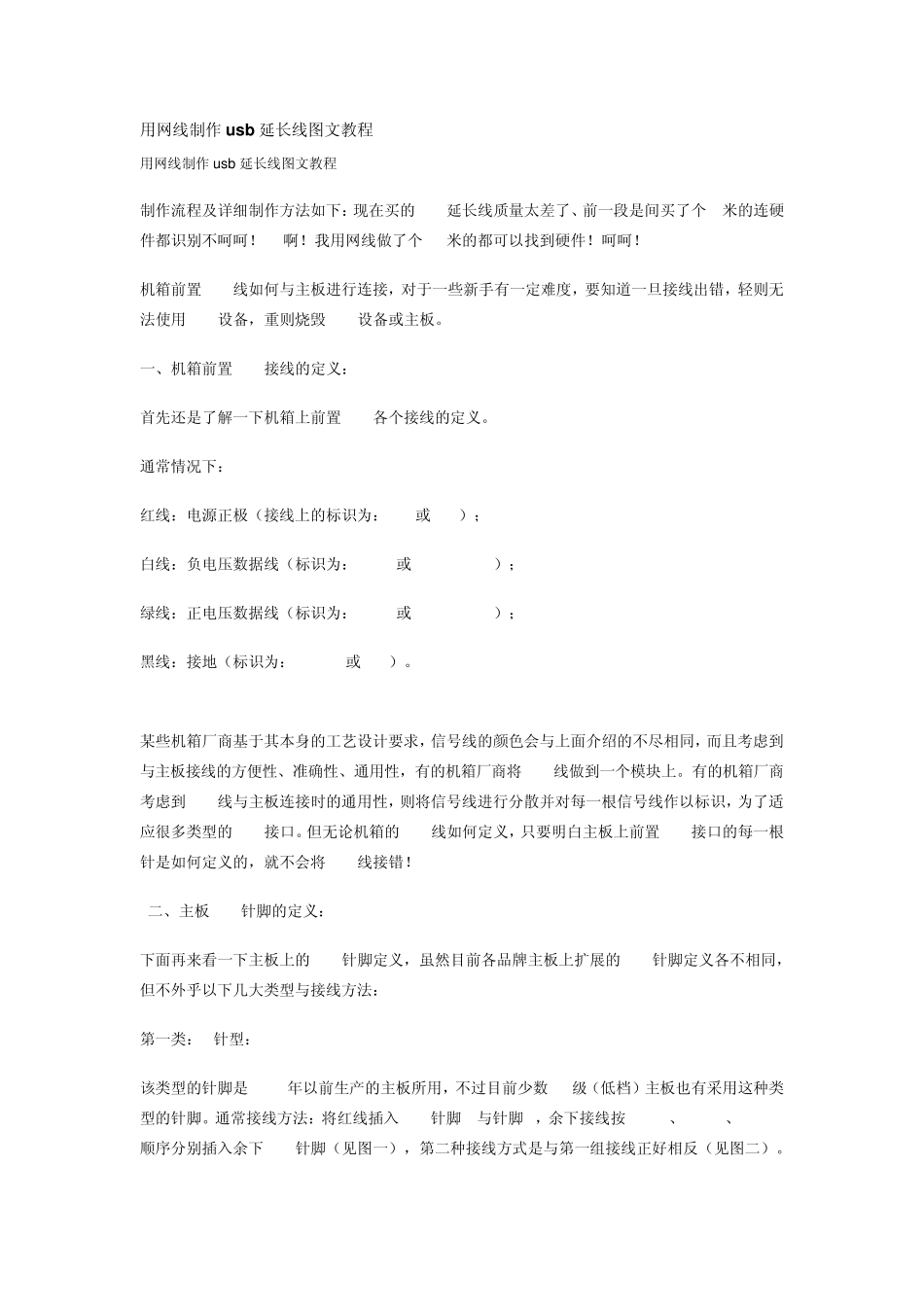

用网线制作usb 延长线图文教程 用网线制作usb 延长线图文教程 制作流程及详细制作方法如下：现在买的usb延长线质量太差了、前一段是间买了个 2米的连硬件都识别不呵呵
我用网线做了个 10米的都可以找到硬件
机箱前置 USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁 USB设备或主板

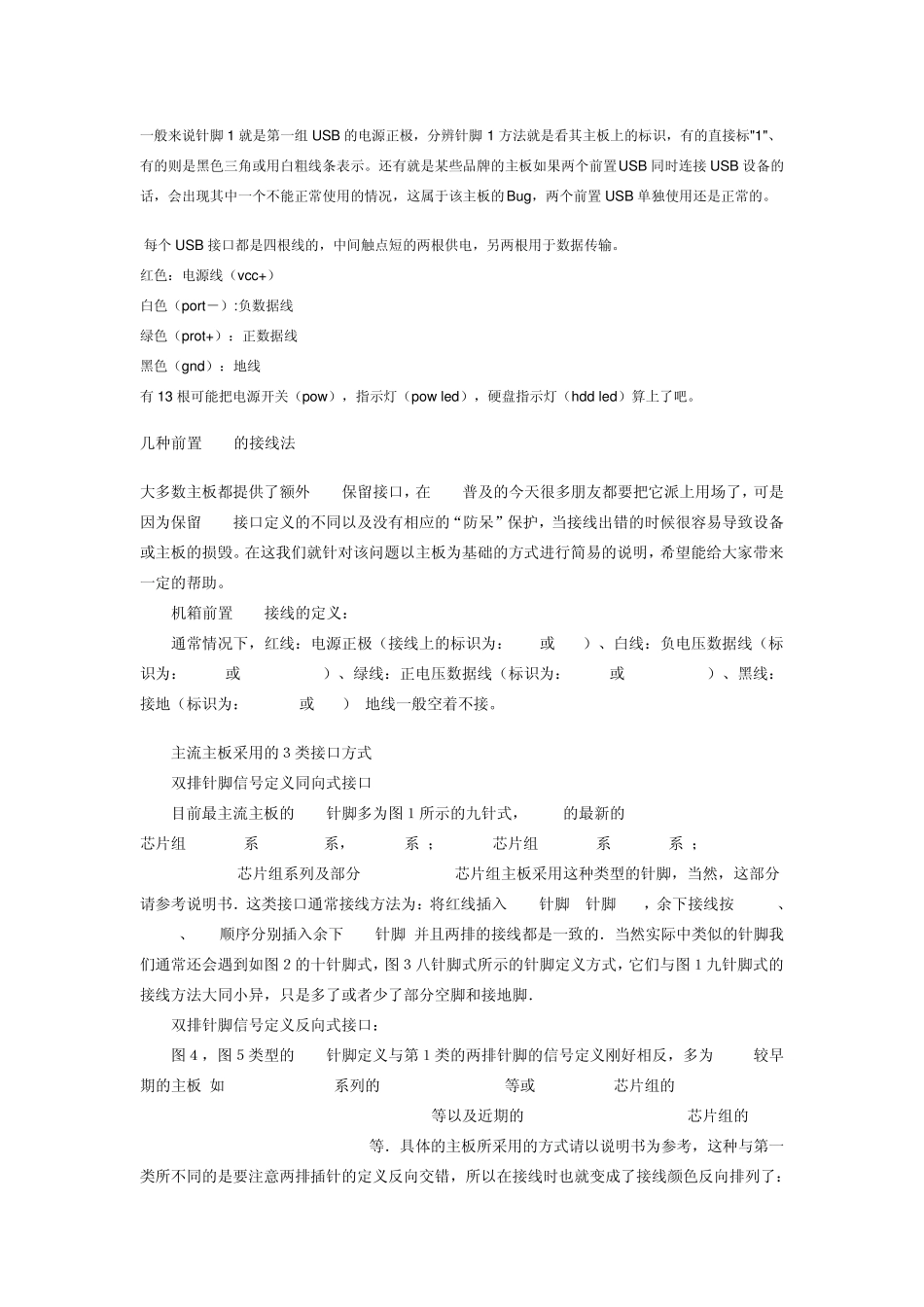

一、机箱前置 USB接线的定义： 首先还是了解一下机箱上前置 USB各个接线的定义
通常情况下： 红线：电源正极（接线上的标识为：+5V或 VCC）； 白线：负电压数据线（标识为：Data-或 USB Port -）； 绿线：正电压数据线（标识为：Data+或 USB Port +）； 黑线：接地（标识为：GROUND或 GND）
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将 USB线做到一个模块上
有的机箱厂商考虑到 USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口
但无论机箱的USB线如何定义，只要明白主板上前置 USB接口的每一根针是如何定义的，就不会将 USB线接错

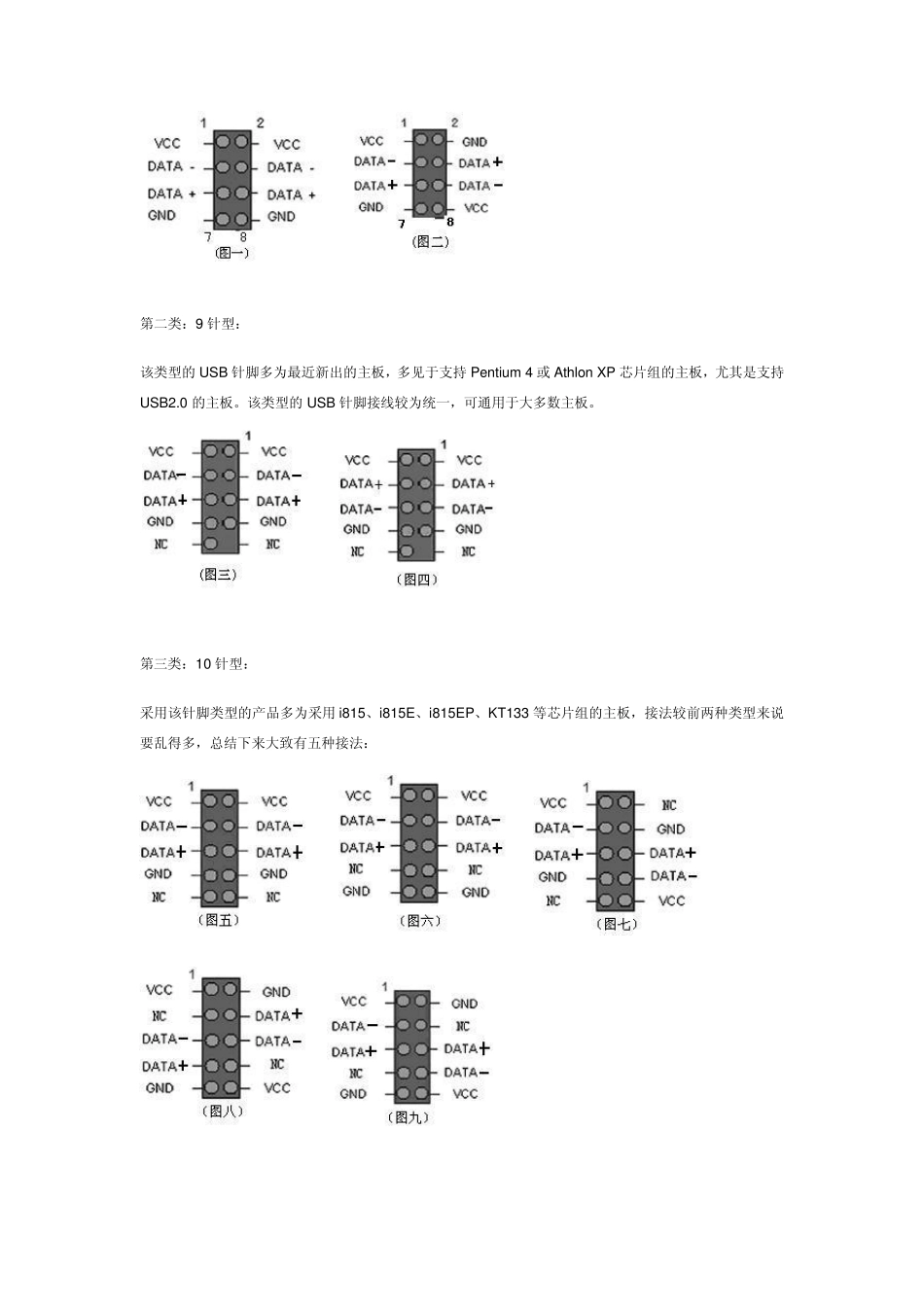

二、主板 USB针脚的定义： 下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法： 第一类：8针型： 该类型的针脚是 1999年以前生产的主板所用，不过目前少数 P4级（低档）主板也有采用这种类型的针脚
通常接线方法：将红线插入 USB针脚 1与针脚 2，余下接线按 Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）
第二类：9 针型： 该类型的USB 针脚多
