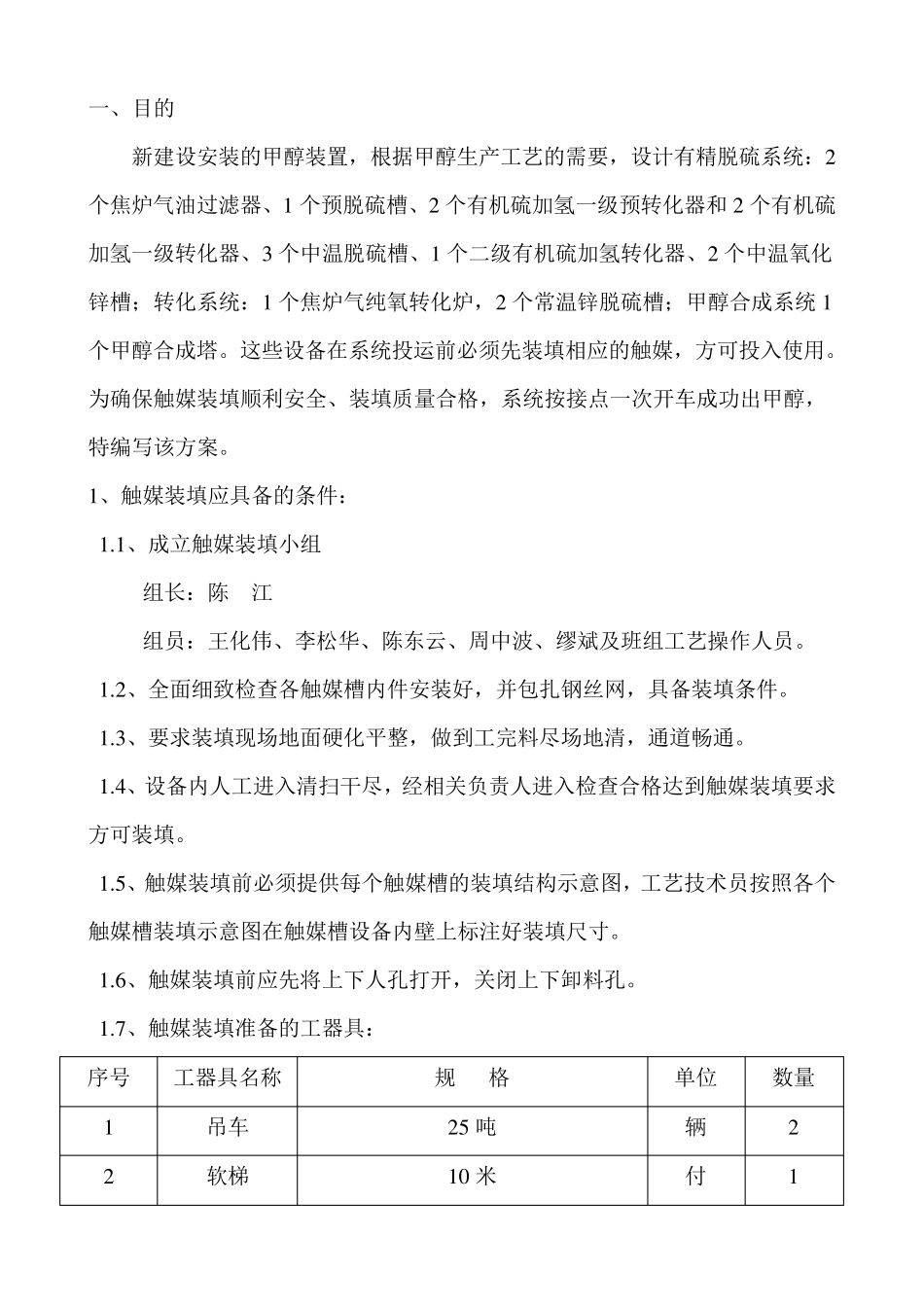

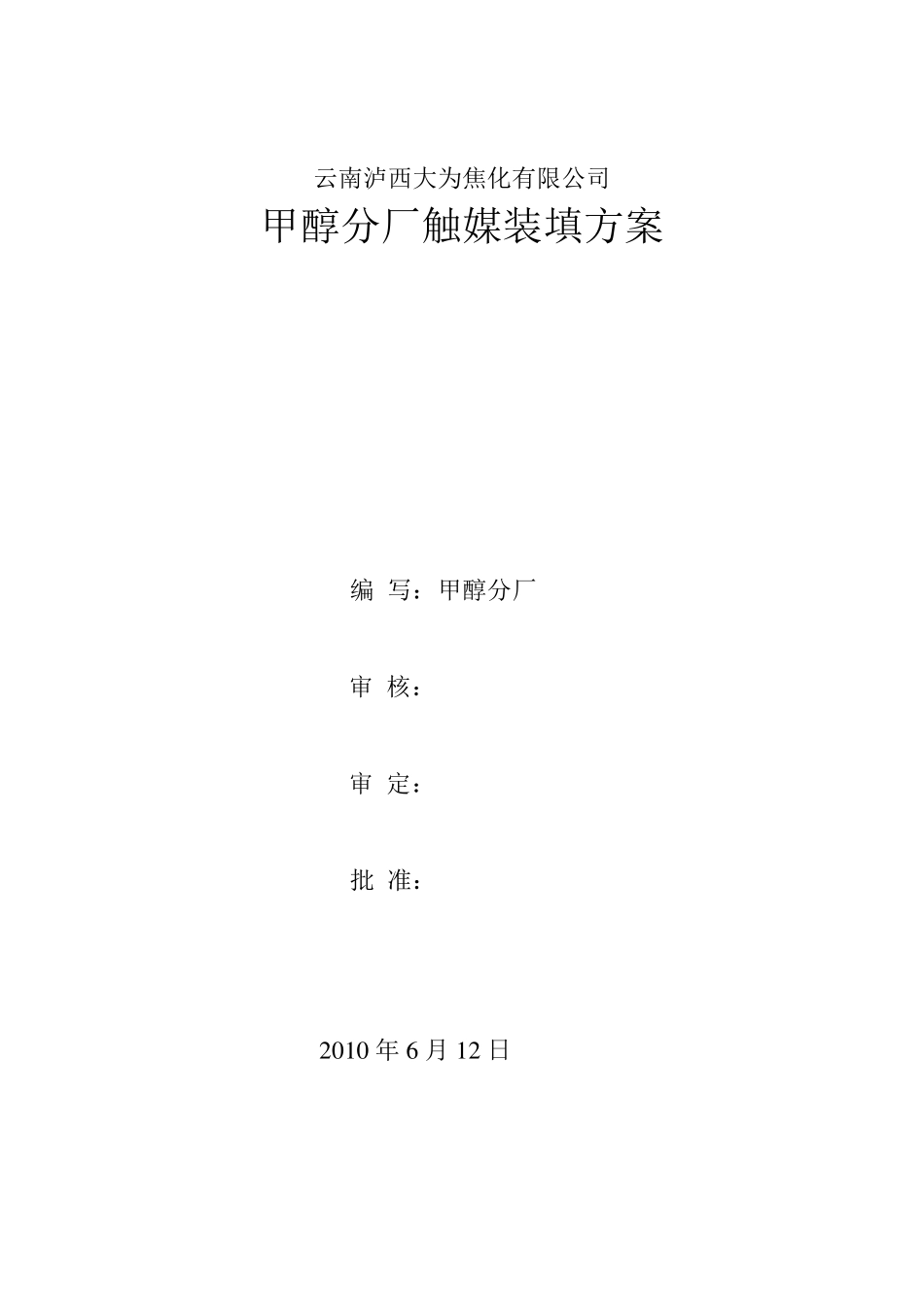

云南泸西大为焦化有限公司 甲醇分厂触媒装填方案 编 写:甲醇分厂 审 核: 审 定: 批 准: 2 0 1 0 年 6 月 1 2 日 一、目的 新建设安装的甲醇装置,根据甲醇生产工艺的需要,设计有精脱硫系统:2个焦炉气油过滤器、1 个预脱硫槽、2 个有机硫加氢一级预转化器和 2 个有机硫加氢一级转化器、3 个中温脱硫槽、1 个二级有机硫加氢转化器、2 个中温氧化锌槽;转化系统:1 个焦炉气纯氧转化炉,2 个常温锌脱硫槽;甲醇合成系统 1个甲醇合成塔。这些设备在系统投运前必须先装填相应的触媒,方可投入使用。为确保触媒装填顺利安全、装填质量合格,系统按接点一次开车成功出甲醇,特编写该方案。 1 、触媒装填应具备的条件: 1 .1 、成立触媒装填小组 组长:陈 江 组员:王化伟、李松华、陈东云、周中波、缪斌及班组工艺操作人员。 1 .2 、全面细致检查各触媒槽内件安装好,并包扎钢丝网,具备装填条件。 1 .3 、要求装填现场地面硬化平整,做到工完料尽场地清,通道畅通。 1 .4 、设备内人工进入清扫干尽,经相关负责人进入检查合格达到触媒装填要求方可装填。 1 .5 、触媒装填前必须提供每个触媒槽的装填结构示意图,工艺技术员按照各个触媒槽装填示意图在触媒槽设备内壁上标注好装填尺寸。 1 .6 、触媒装填前应先将上下人孔打开,关闭上下卸料孔。 1 .7 、触媒装填准备的工器具: 序号 工器具名称 规 格 单位 数量 1 吊车 2 5 吨 辆 2 2 软梯 1 0 米 付 1 3 安全灯 12 伏 盏 2 4 喷砂衣 套 2 5 吊斗 1-1.2m 3 个 2 6 滑轮 2 吨 个 1 7 锄头 把 2 8 防尘口罩 个 20 9 卷扬机 台 1 10 尼龙绳 Ø20、Ø10 米 各 100 11 木板 长、宽、厚(700、200、40)m m 块 4 2、触媒装填程序 2.1、结合触媒装填结构示意图(附后),掌握各触媒槽的装填尺寸及数量。 2.2、具体装填步骤: 2.2.1 拆开各触媒槽上下人孔检查,清扫干净,标注尺寸。 2.2.2 按照装填结构示意图,装好底层耐火球(精脱硫各触媒槽为 Ø50 耐火球,转化炉为 Ø50、刚玉球 Ø25,合成塔为 Ø25、Ø10 开孔氧化铝瓷球)铺底层(规格为 6 目的)钢丝网,然后沿设备内壁用耐火砖压平。 2.2.3 装触媒说明: 2.2.3.1 精脱硫装填的吸油剂、活性炭、有机硫加氢触媒、氧化锌触媒、常温氧化锌触媒、脱氯剂等用吊车、吊斗吊装的方法进行装填; 2.2.3.2 转化炉...
