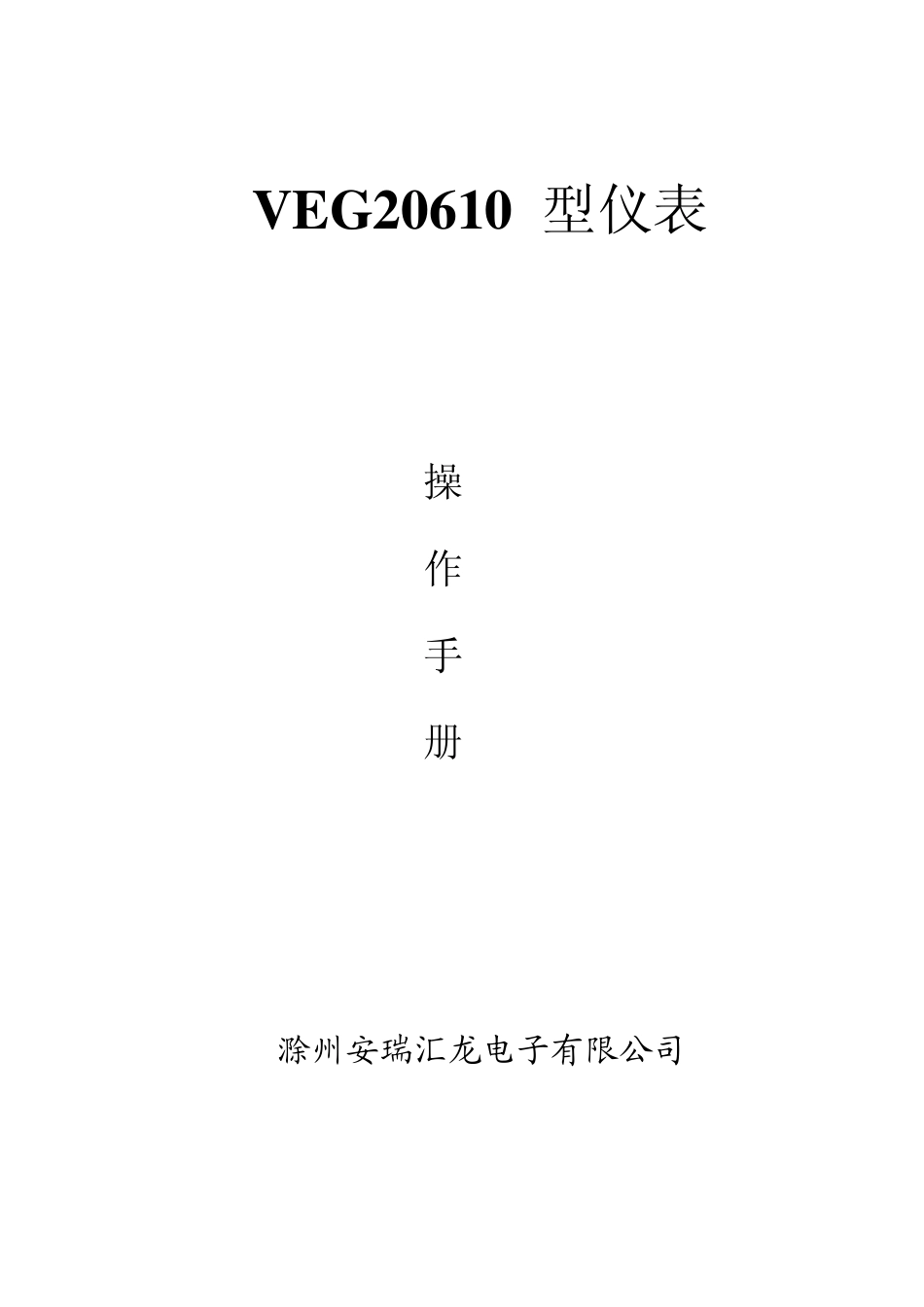

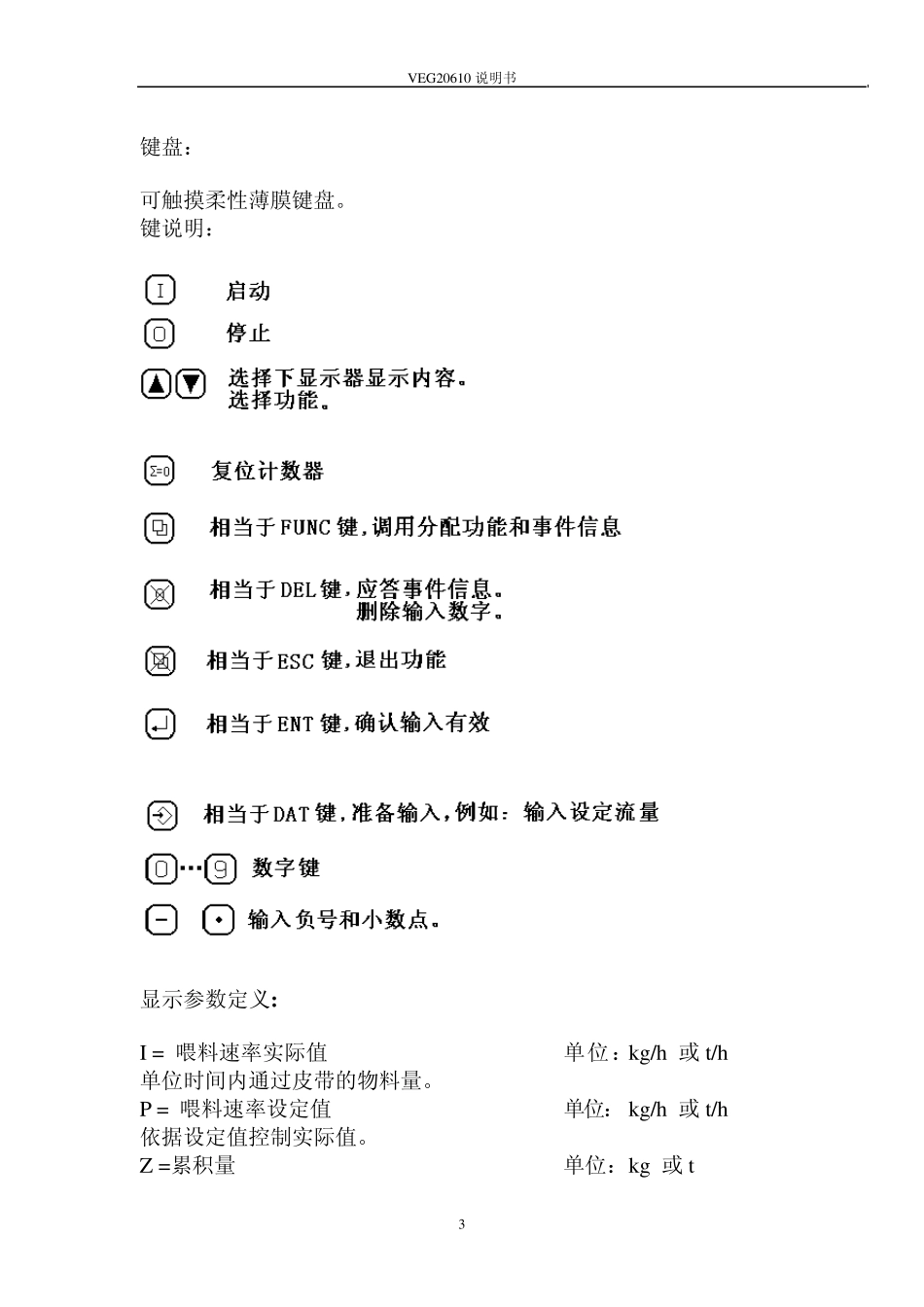

VEG20610 型仪表 操 作 手 册 滁州安瑞汇龙电子有限公司 VEG20610 说明书 1． 概述： VEG20610 型仪表是用于计量和控制喂料设备的计量计算系统。 该仪表适用于以下的控制系统。 1． 定量给料机 通过控制给料机的皮带速度，从而控制喂料流量。 2． 带预给料机的皮带秤 通过控制预给料机来调整皮带负荷，从而控制喂料流量。 3． 皮带秤 通过皮带速度控制皮带负荷，从而控制喂料流量。 前面板示意图: 显示： 5×7 点阵，荧光显示,2 行，每行 20 个字符,字符高度为 6mm。 上行显示器 左边：运行信息 右边：设定给料量 单位是kg/h或 t/h 下行显示器 左边: 事件信息 右边: 可选择为实际流量、皮带负荷、皮带速度等 信号灯： 2个绿色的LED信号灯和3个红色的LED信号灯。 绿色信号灯：操作准备好 红色信号灯：有故障或极限值超出信息。 VEG20610 说明书 3 键盘： 可触摸柔性薄膜键盘。 键说明： 显示参数定义: I = 喂料速率实际值 单位：kg/h 或 t/h 单位时间内通过皮带的物料量。 P = 喂料速率设定值 单位：kg/h 或 t/h 依据设定值控制实际值。 Z =累积量 单位：kg 或 t VEG20610 说明书 累积量 = 喂料速率× 喂料时间 V = 输送机的皮带速度 单位：m/s Q = 皮带负荷 单位：kg/m Y = 控制器调节量 单位：mA Xd = 控制偏差 单位：% 仪表工作方式： 重量工作方式：控制方式。 容积工作方式：非控制方式。 注：在上行显示器的左边显示“V”，表明是容积工作方式，没有“V”显示，表明是重量工作方式。 计量原理： 连续测量皮带负荷 Q 和皮带速度 V，并把它们相乘，通过计算得到的结果是喂料速率I。 计算公式： I = Q×V×3600 I 单位：kg/h Q 单位：kg/m V 单位：m/s 把实际流量I 与设定流量P 进行比较，得到其差值，将该差值通过 PI调节后，送到变频器的信号输入端，通过变频器控制交流电机的转速，从而调整输送皮带速度，改变 V 值，使得 I 与 P 一致，达到定量给料的目的。 2. 控制: 通电开机 在电源掉电期间，称量数据，标定结果，计数器数值等可长期保存，不少于 10 年。 上电后，仪表首先自动测试显示器、信号灯，然后持续显示系统的版本号几秒钟，最后，自动进入正常显示状态。 电源故障信息 E1，可以定义为报警（ALARM）或警告（WARNING）。 ALARM （报警）：信息 E1 和红色信号灯闪烁。 在启动秤之前，必须...
