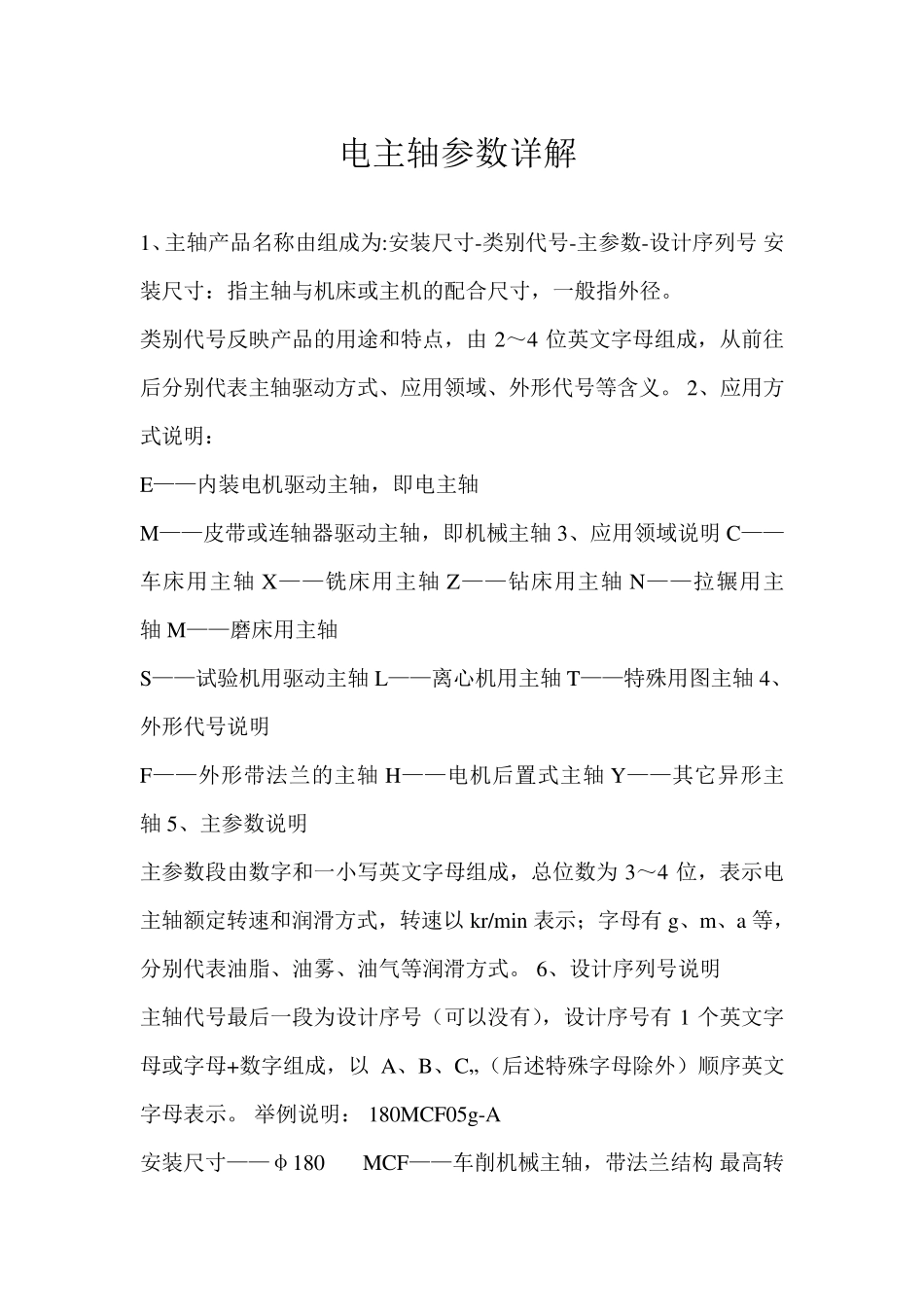

电主轴参数详解 1、主轴产品名称由组成为:安装尺寸-类别代号-主参数-设计序列号 安装尺寸：指主轴与机床或主机的配合尺寸，一般指外径。 类别代号反映产品的用途和特点，由2～4 位英文字母组成，从前往后分别代表主轴驱动方式、应用领域、外形代号等含义。 2、应用方式说明： E——内装电机驱动主轴，即电主轴 M——皮带或连轴器驱动主轴，即机械主轴 3、应用领域说明 C——车床用主轴 X——铣床用主轴 Z——钻床用主轴 N——拉辗用主轴 M——磨床用主轴 S——试验机用驱动主轴 L——离心机用主轴 T——特殊用图主轴 4、外形代号说明 F——外形带法兰的主轴 H——电机后置式主轴 Y——其它异形主轴 5、主参数说明 主参数段由数字和一小写英文字母组成，总位数为3～4 位，表示电主轴额定转速和润滑方式，转速以kr/min 表示；字母有g、m、a 等，分别代表油脂、油雾、油气等润滑方式。 6、设计序列号说明 主轴代号最后一段为设计序号（可以没有），设计序号有1 个英文字母或字母+数字组成，以A、B、C„（后述 特殊字母除 外）顺序英文字母表示。 举例说明： 180MCF05g-A 安装尺寸——φ180 MCF——车削机械主轴，带法兰结构 最高转速——5000 r/min 润滑——油脂 A——批量衍生产品 电主轴刀具的常见问题 1、刀具无法夹紧 （1）碟形弹簧位移量太小，使主轴抓刀、夹紧装置无法到达正确位置，刀具无法夹紧。 通过调整碟形弹簧行程长度加以排除。 （2）弹簧夹头损坏，使主轴夹紧装置无法夹紧刀具。 通过更换新弹簧夹头加以排除 （3）碟形弹簧失效，使主轴抓刀、夹紧装置无法运动到达正确位置，刀具无法夹紧。 通过更换新碟形弹簧加以排除。 （4）刀柄上拉钉过长，顶撞到主轴抓刀、夹紧装置，使其无法运动到达正确位置，刀具无法夹紧。 通过调整或更换拉钉，并正确安装加以排除。 2、刀具夹紧后不能松开 （1）松刀液压缸压力和行程不够。 通过调整液压力和行程开关位置加以排除。 （2）碟形弹簧压合过紧，使主轴夹紧装置无法完全运动到达正确位置，刀具无法松开。通过调整碟形弹簧上的螺母，减小弹簧压合量加以排除。 为什么电主轴强力切削时会停转？ （1 ） 主轴电动机与主轴连接的传动带过松，造成主轴传动转矩过小，强力切削时主轴转矩不足，产生报警，数控机床自动停机。（通过重新调整主轴传动带的张紧力，加以排除。） （2 ） 主轴电动机与主轴连接的传动带表面有油，造成主轴传动时传...
