电伴热临电方案

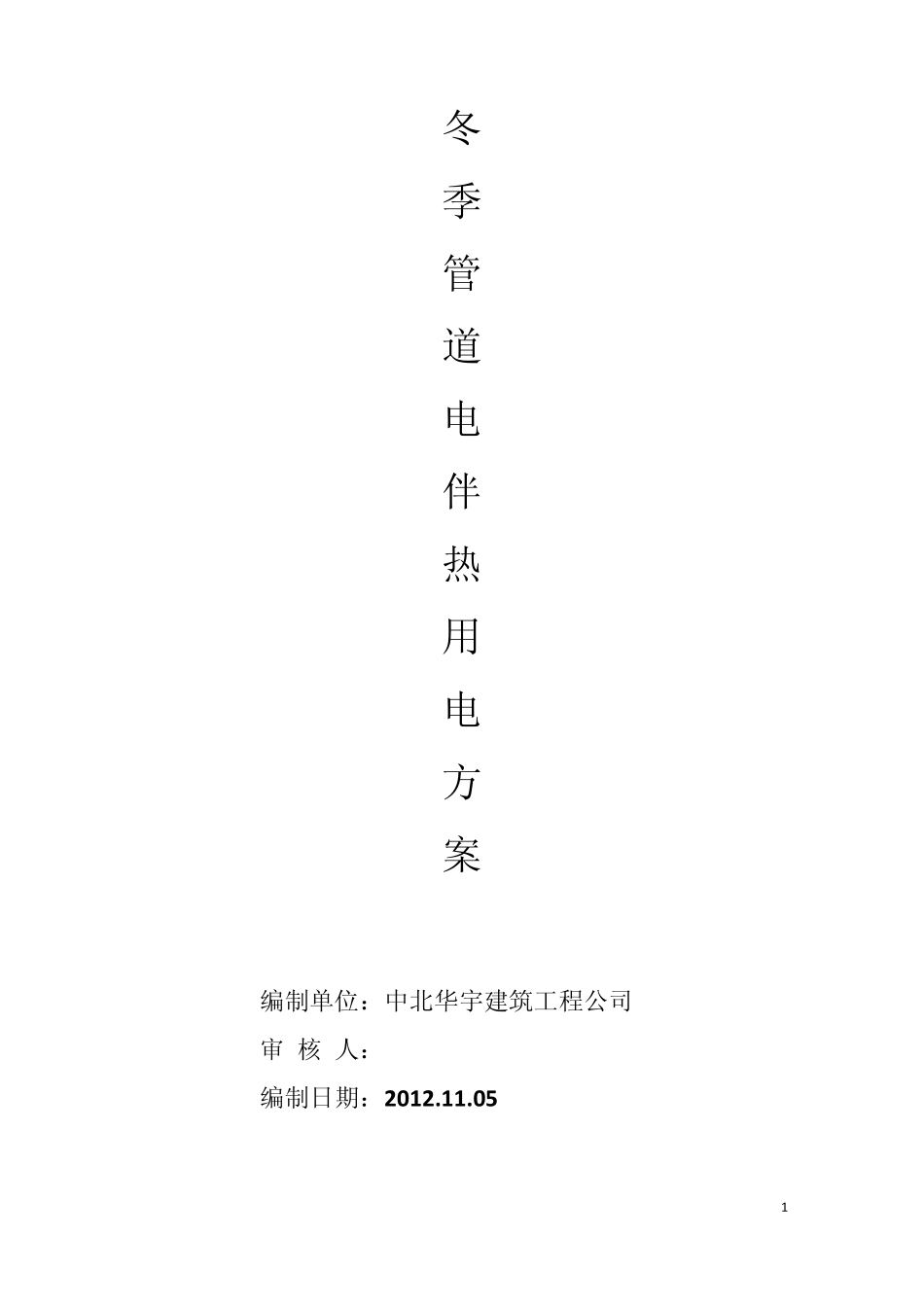

1 冬 季 管 道 电 伴 热 用 电 方 案 编制单位：中北华宇建筑工程公司 审 核 人： 编制日期：2012.11.05 2 一、工程概况 主楼为商业办公楼、地下室为人防、车库本工程为群体性工程，本地块内共有 10栋单体结构，地上九层结构，地下两层车库。施工现场平面图系统图见《北京市顺义区南法信镇 2608-006商业金融用地项目临电方案》。 需电伴热保温的管道包括： 现场明装管道，包括随层临时消防管道、地上消防支管、楼上临时施工用水管道、从主管道接泵车的支管以及生活区接各洗脸盆支立管。 二、编制依据 《北京市顺义区南法信镇 2608-006商业金融用地项目临电方案》 03D705-1 《电热采暖、伴热设备安装》 三、施工部署 1、施工准备 所有需保温管道及设备已安装完毕，做过水压试验并通过验收。开工前组织有关人员熟悉现场，做好物料的防盗、防火、防潮和防雨等工作，并布置防火器材和设施。对工人做入场教育。 2、材料准备 本工程的材料主要如下： 3 铝箔胶带、伴热电缆、塑铝线、PVC电线管、电伴热控制箱 技术参数： （1）伴热电缆最高工作温度70℃；最高承受温度105℃；工作电压：220V，50HZ；最小弯曲半径：≥直径的六倍；启动电流 0.6A/m.10℃;功率 25W/m，单根最大长度50m。 （2）电伴热控制箱：采用带漏电保护开关箱，漏电动作电流不小于 30mA。使用时除电伴热负载外，不允许再接任何负载。专箱专用。 （3）铝箔胶带：用于粘贴固定伴热电缆，使之紧贴伴热管道并快速传热。 3、机具准备 主要机具如下： 木工刀板锯、刚锯条、布剪刀、保温刀、毛刷、 万用表、兆欧表、电工工具、卷尺 四、施工工艺 1、电伴热保温 1.1工艺流程 安装准备→伴热电缆安装→中间验收→电阻检测 1.2安装准备 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料。 安装前对伴热电缆的外观和型号尺寸进行仔细检查核对。 4 施工环境温度不低于零下5℃。清除管道设备的油污、露水或其他脏物。 检查电伴热带带体，确定确保完好没有损伤，使用 1000V绝缘摇表检测绝缘性能，绝缘电阻值大于20MΩ 。 1.3伴热电缆安装 安装伴热电缆时不应打硬折或长距离在地面拖拉。碰到锐利的边棱要先垫上铝箔胶带或将其锐利处打磨光滑，以防将伴热电缆外层边缘划破。 伴热电缆的最小弯曲半径应不小于带厚 5倍。 伴热电缆应紧贴设备、管道表面，以利热传导，安装时，先清除伴热电缆途经处的油污、水分或其他脏物，在...
