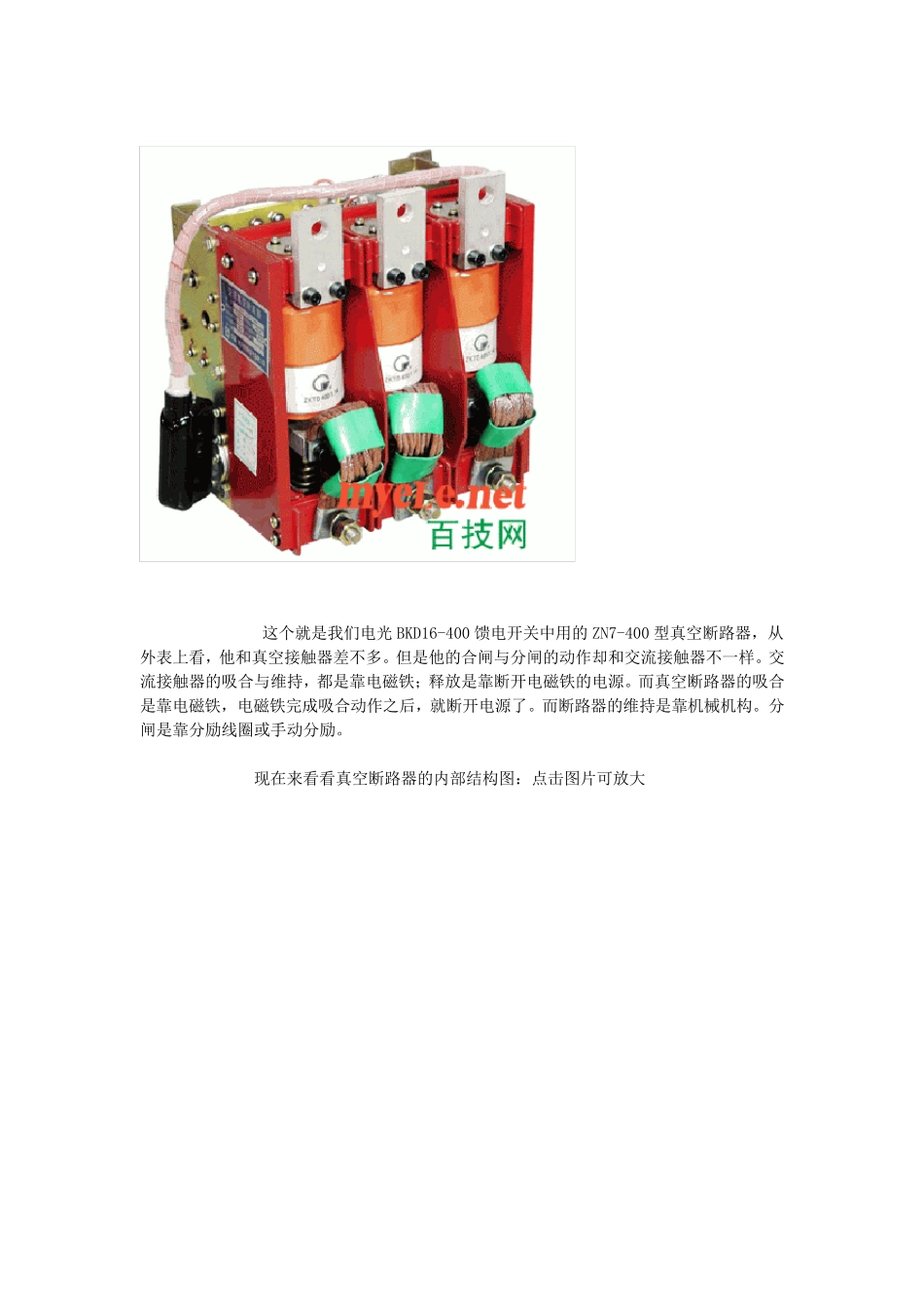

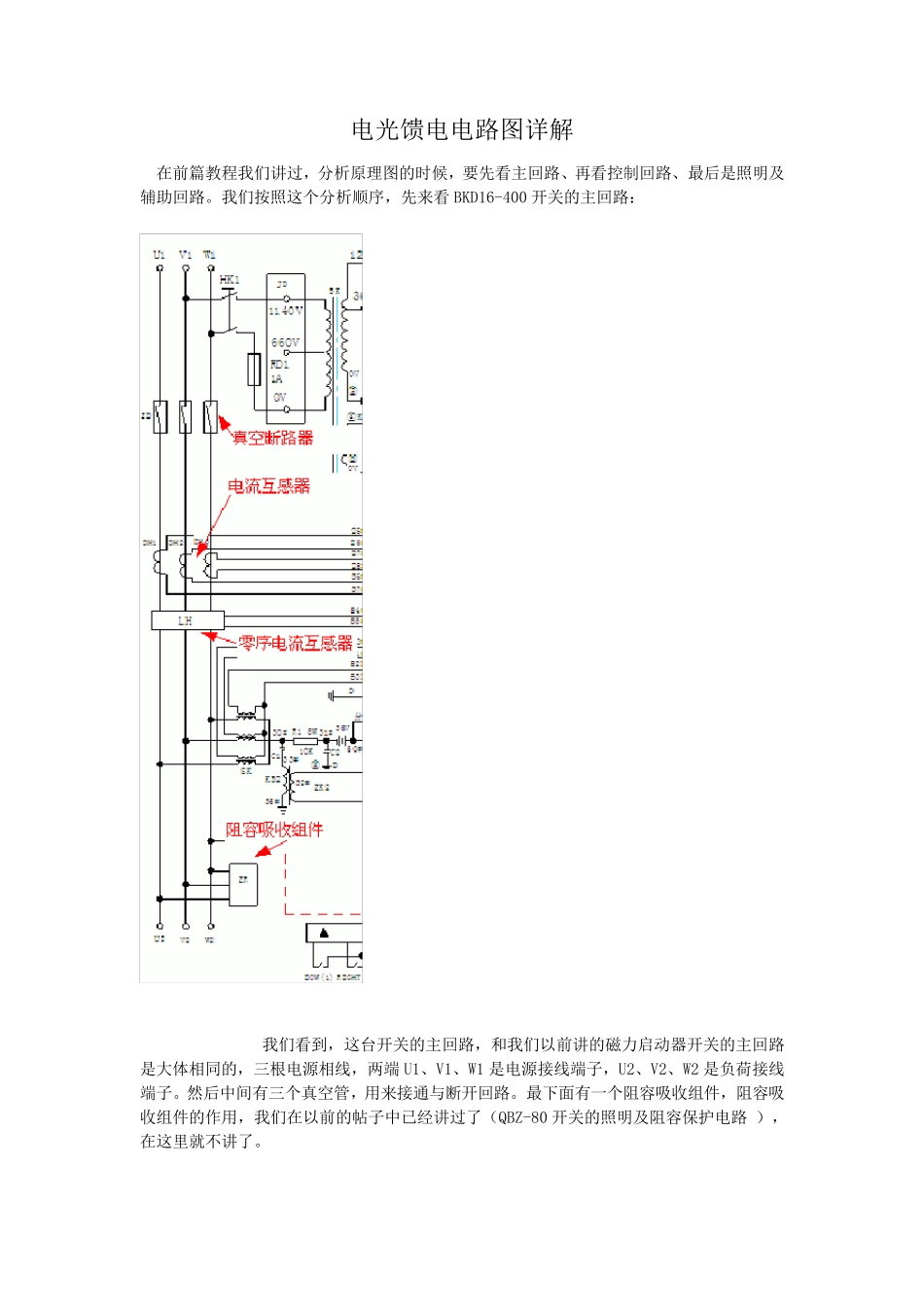

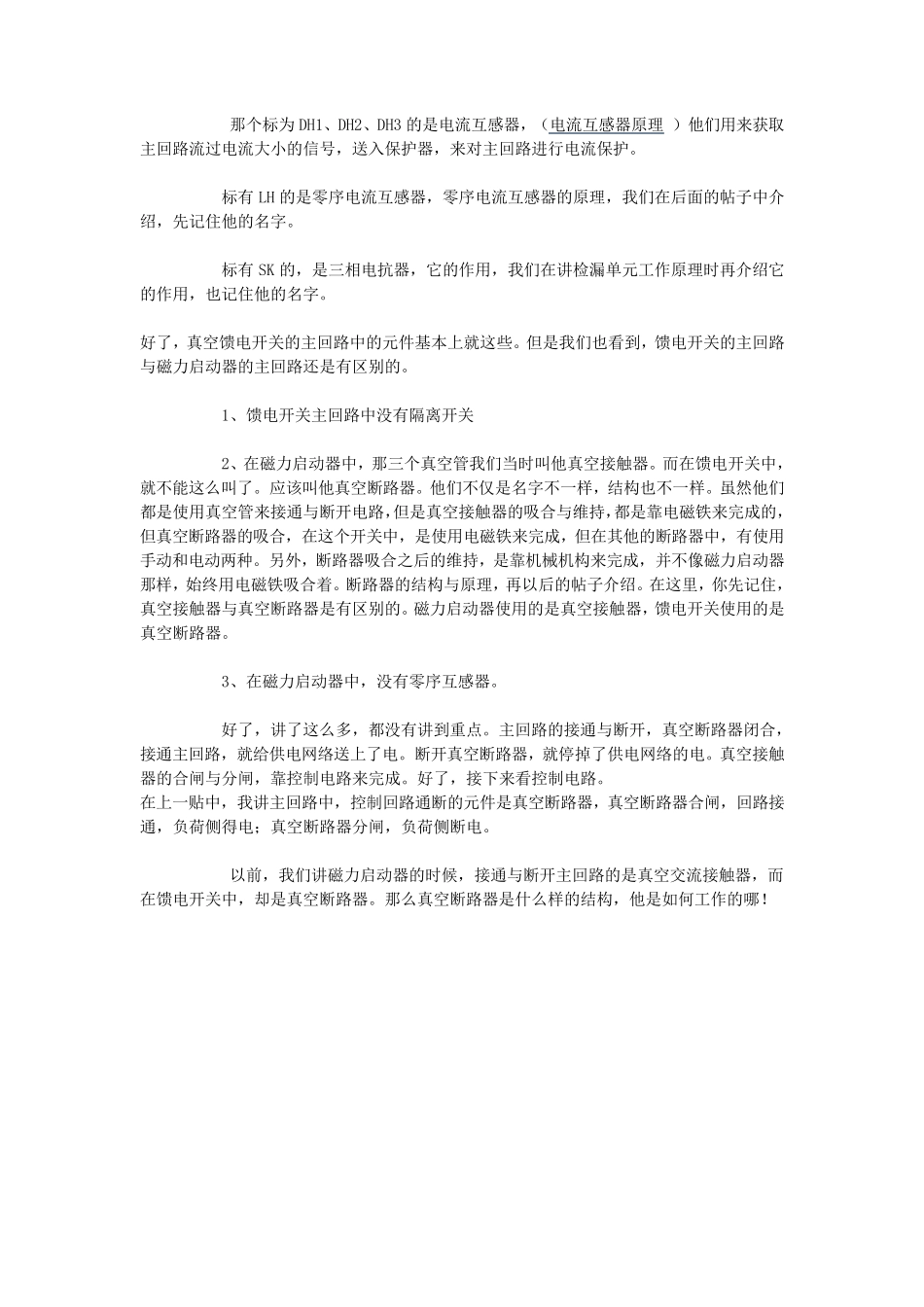

电光馈电电路图详解 在前篇教程我们讲过，分析原理图的时候，要先看主回路、再看控制回路、最后是照明及辅助回路。我们按照这个分析顺序，先来看BKD16-400 开关的主回路： 我们看到，这台开关的主回路，和我们以前讲的磁力启动器开关的主回路是大体相同的，三根电源相线，两端 U1、V1、W1 是电源接线端子，U2、V2、W2 是负荷接线端子。然后中间有三个真空管，用来接通与断开回路。最下面有一个阻容吸收组件，阻容吸收组件的作用，我们在以前的帖子中已经讲过了（QBZ-80 开关的照明及阻容保护电路 ），在这里就不讲了。 那个标为DH1、DH2、DH3 的是电流互感器，（电流互感器原理 ）他们用来获取主回路流过电流大小的信号，送入保护器，来对主回路进行电流保护。 标有 LH 的是零序电流互感器，零序电流互感器的原理，我们在后面的帖子中介绍，先记住他的名字。 标有 SK 的，是三相电抗器，它的作用，我们在讲检漏单元工作原理时再介绍它的作用，也记住他的名字。 好了，真空馈电开关的主回路中的元件基本上就这些。但是我们也看到，馈电开关的主回路与磁力启动器的主回路还是有区别的。 1、馈电开关主回路中没有隔离开关 2、在磁力启动器中，那三个真空管我们当时叫他真空接触器。而在馈电开关中，就不能这么叫了。应该叫他真空断路器。他们不仅是名字不一样，结构也不一样。虽然他们都是使用真空管来接通与断开电路，但是真空接触器的吸合与维持，都是靠电磁铁来完成的，但真空断路器的吸合，在这个开关中，是使用电磁铁来完成，但在其他的断路器中，有使用手动和电动两种。另外，断路器吸合之后的维持，是靠机械机构来完成，并不像磁力启动器那样，始终用电磁铁吸合着。断路器的结构与原理，再以后的帖子介绍。在这里，你先记住，真空接触器与真空断路器是有区别的。磁力启动器使用的是真空接触器，馈电开关使用的是真空断路器。 3、在磁力启动器中，没有零序互感器。 好了，讲了这么多，都没有讲到重点。主回路的接通与断开，真空断路器闭合，接通主回路，就给供电网络送上了电。断开真空断路器，就停掉了供电网络的电。真空接触器的合闸与分闸，靠控制电路来完成。好了，接下 来看控制电路。 在上一贴 中，我讲主回路中，控制回路通断的元件是真空断路器，真空断路器合闸，回路接通，负 荷 侧 得 电； 真空断路器分闸，负 荷 侧 断电。 以前 ，我们讲磁力启动器的时候 ，接通与断开主回路的是真空交 流接触...
