电冰箱温控器改进设计

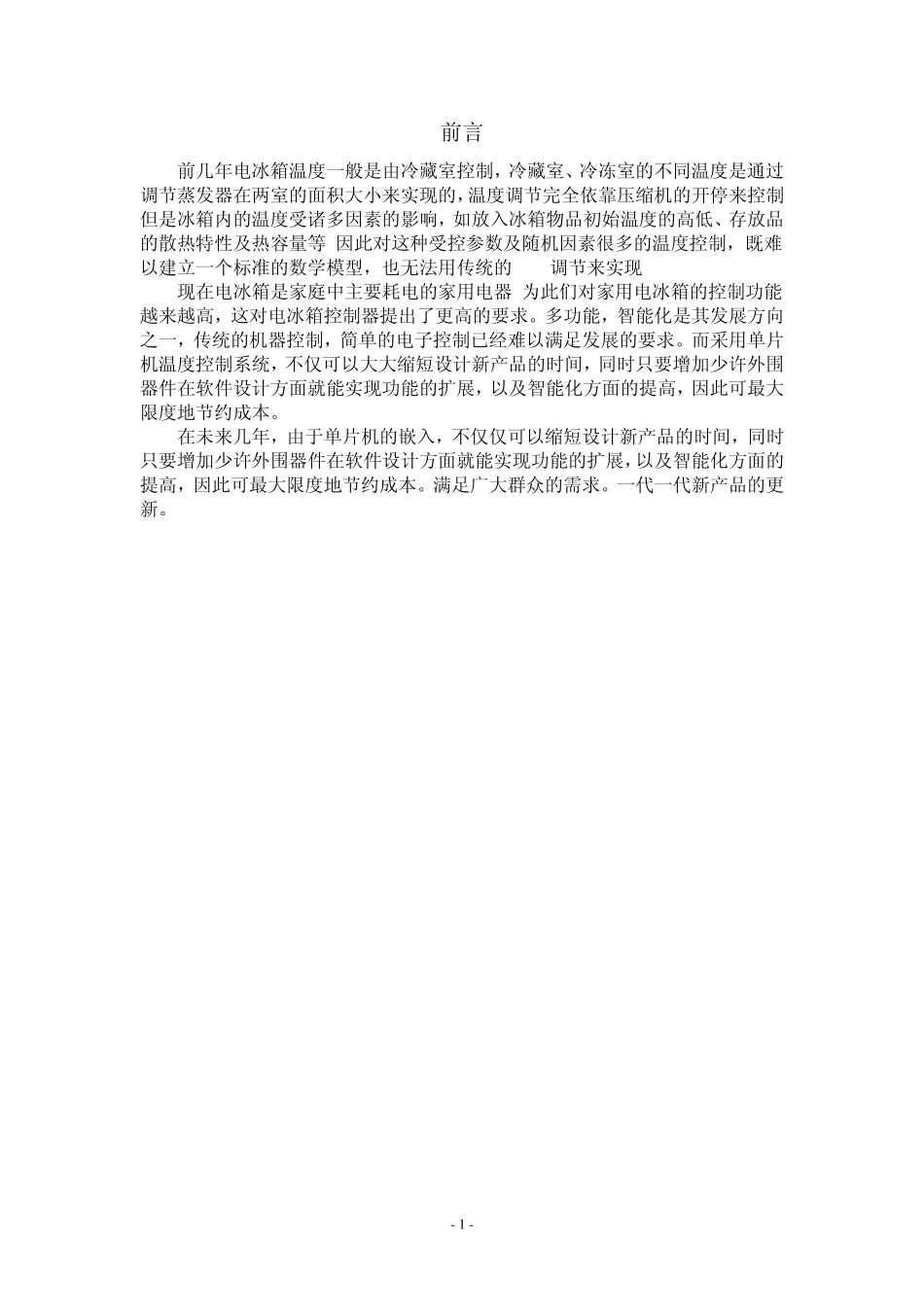

电冰箱温控器改进设计_第1页
1/18

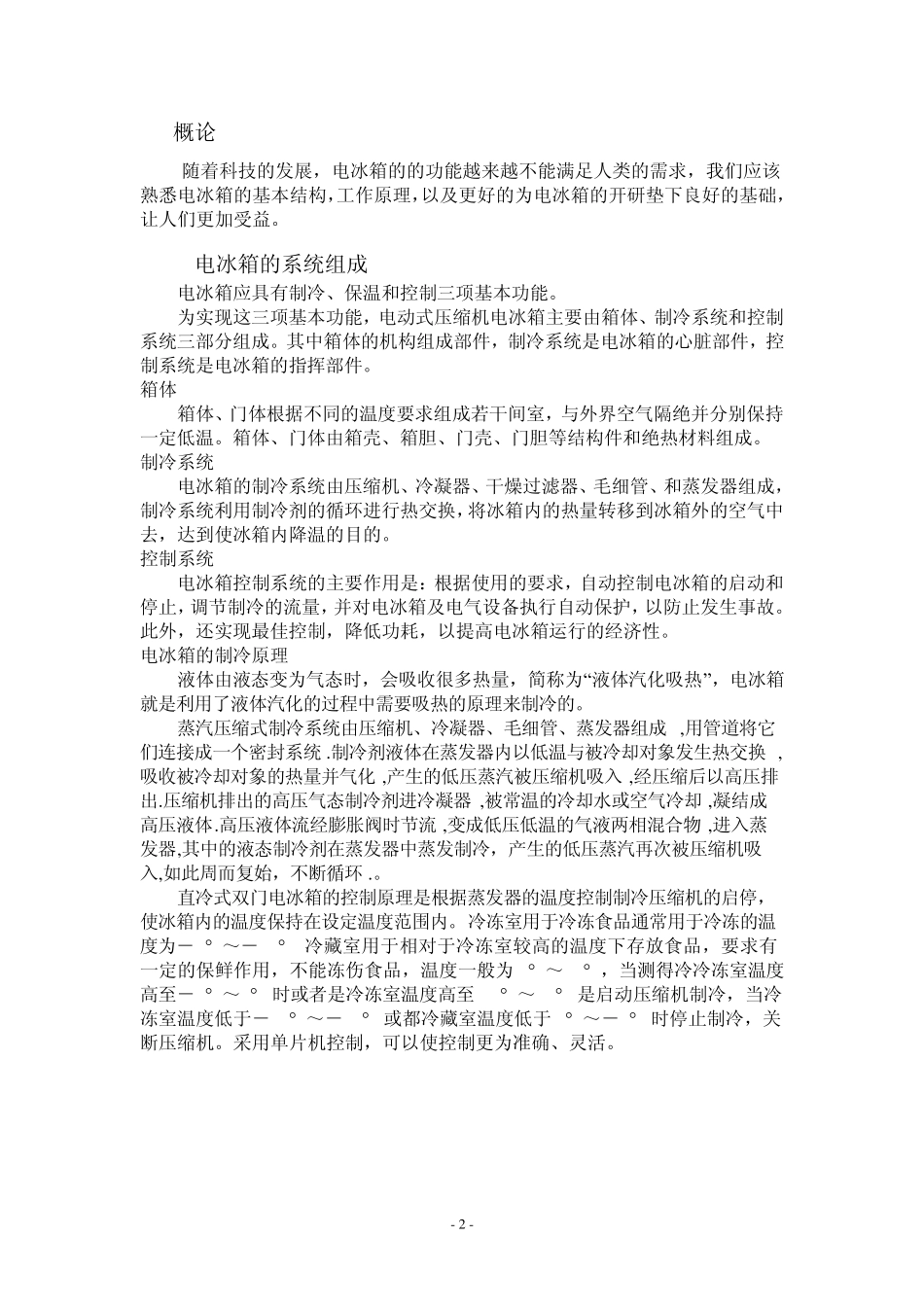

电冰箱温控器改进设计_第2页
2/18

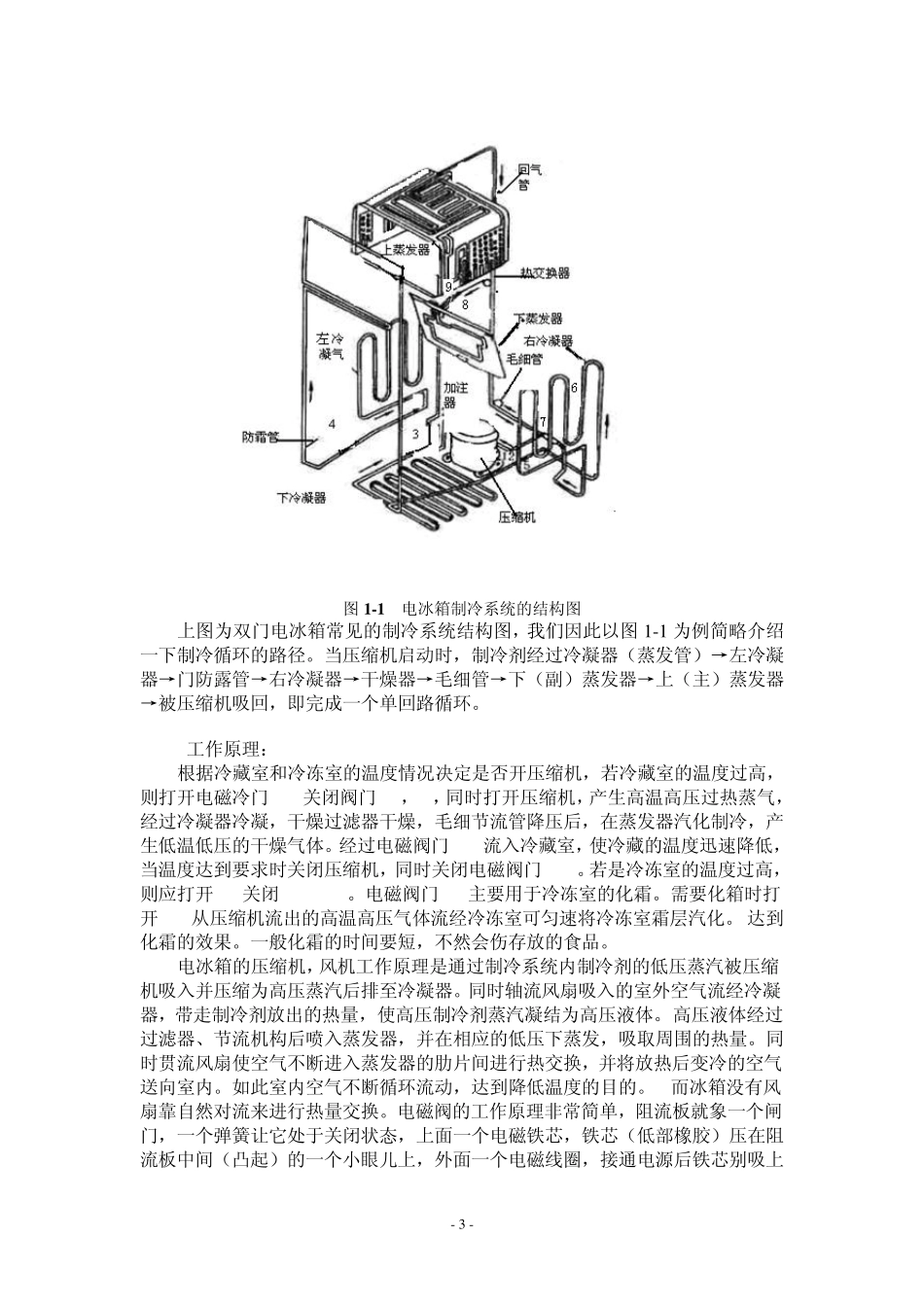

电冰箱温控器改进设计_第3页
3/18
- 1 - 前言 前几年电冰箱温度一般是由冷藏室控制,冷藏室、冷冻室的不同温度是通过调节蒸发器在两室的面积大小来实现的,温度调节完全依靠压缩机的开停来控制.但是冰箱内的温度受诸多因素的影响,如放入冰箱物品初始温度的高低、存放品的散热特性及热容量等.因此对这种受控参数及随机因素很多的温度控制,既难以建立一个标准的数学模型,也无法用传统的 PID调节来实现. 现在电冰箱是家庭中主要耗电的家用电器,为此们对家用电冰箱的控制功能越来越高,这对电冰箱控制器提出了更高的要求。多功能,智能化是其发展方向之一,传统的机器控制,简单的电子控制已经难以满足发展的要求。而采用单片机温度控制系统,不仅可以大大缩短设计新产品的时间,同时只要增加少许外围器件在软件设计方面就能实现功能的扩展,以及智能化方面的提高,因此可最大限度地节约成本。 在未来几年,由于单片机的嵌入,不仅仅可以缩短设计新产品的时间,同时只要增加少许外围器件在软件设计方面就能实现功能的扩展,以及智能化方面的提高,因此可最大限度地节约成本。满足广大群众的需求。一代一代新产品的更新。 - 2 - 1 概论 随着科技的发展,电冰箱的的功能越来越不能满足人类的需求,我们应该熟悉电冰箱的基本结构,工作原理,以及更好的为电冰箱的开研垫下良好的基础,让人们更加受益。 1.1 电冰箱的系统组成 电冰箱应具有制冷、保温和控制三项基本功能。 为实现这三项基本功能,电动式压缩机电冰箱主要由箱体、制冷系统和控制系统三部分组成。其中箱体的机构组成部件,制冷系统是电冰箱的心脏部件,控制系统是电冰箱的指挥部件。 箱体 箱体、门体根据不同的温度要求组成若干间室,与外界空气隔绝并分别保持一定低温。箱体、门体由箱壳、箱胆、门壳、门胆等结构件和绝热材料组成。 制冷系统 电冰箱的制冷系统由压缩机、冷凝器、干燥过滤器、毛细管、和蒸发器组成,制冷系统利用制冷剂的循环进行热交换,将冰箱内的热量转移到冰箱外的空气中去,达到使冰箱内降温的目的。 控制系统 电冰箱控制系统的主要作用是:根据使用的要求,自动控制电冰箱的启动和停止,调节制冷的流量,并对电冰箱及电气设备执行自动保护,以防止发生事故。此外,还实现最佳控制,降低功耗,以提高电冰箱运行的经济性。 电冰箱的制冷原理 液体由液态变为气态时,会吸收很多热量,简称为“液体汽化吸热”,电冰箱就是利用了液体汽化的过程中需要吸热的原理来制冷的。 蒸汽...
