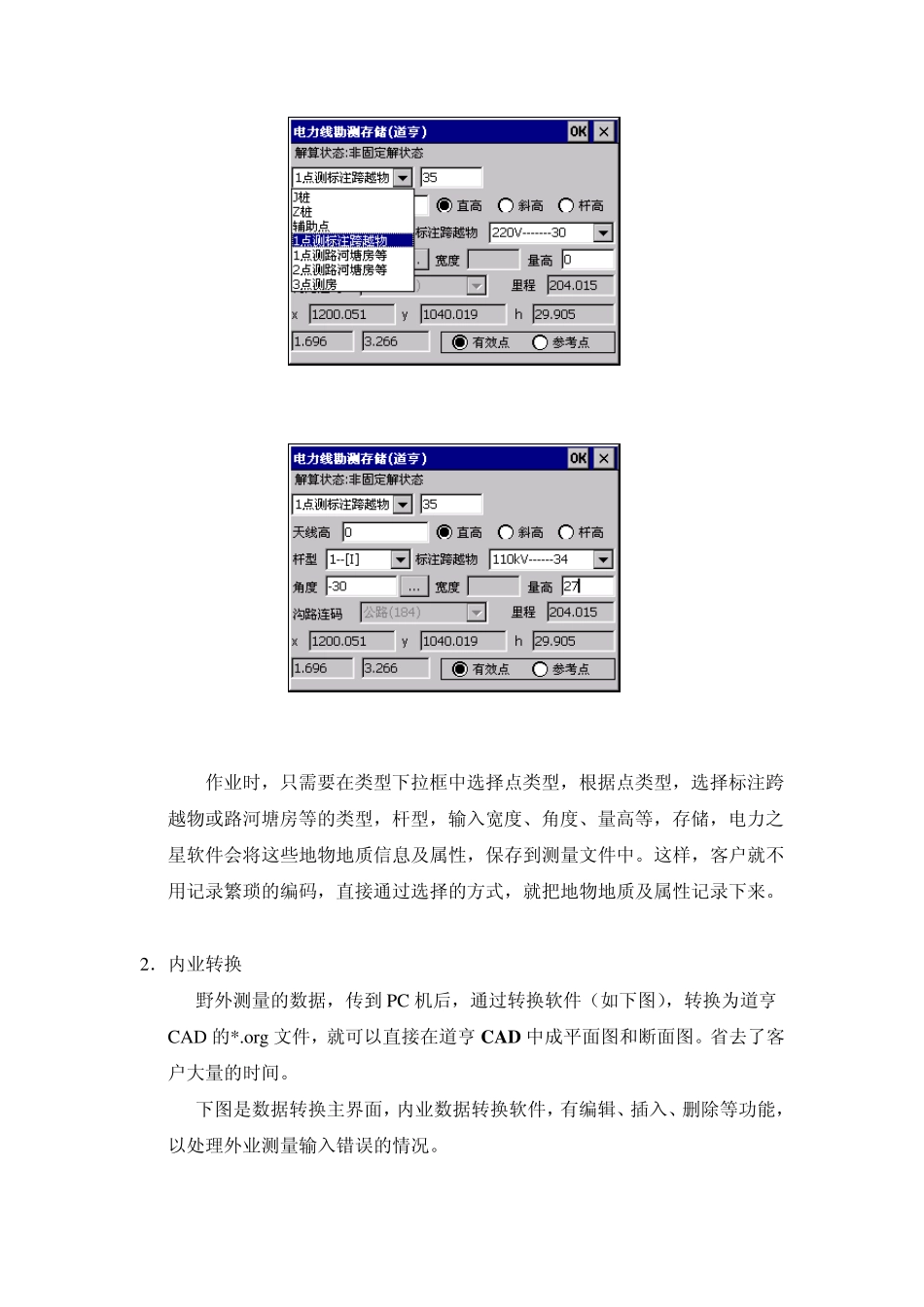

第一部分 电力之星简要说明 GPS RTK 实时动态定位技术在电力勘测及施工测量中取得了非常好的效果，应用越来越广泛。 基于此，南方数码公司开发了电力之星手簿软件，电力之星是专业的RTK在电力勘测及施工领域的应用软件。 1 ．1 电力之星作业方式简要说明 一．以前的作业方式 一般的，GPS 测量手簿软件，存储外业测量数据时，可以输入的有点名、编码。所以电力测量部门，外业测量时，地形地物和地形地物属性等，或者通过编码形式存储，或者通过手工笔录形式记录。这样，外业测量完成后，需要花费大量的内业时间，对照记录本，将外业测量的结果，通过输入、编辑、修改等方式，导入道亨 CAD 中。 另外，道亨公司，依照各厂家 GPS 的作业习惯设计的，做了一个道亨 GPS接口，就从编码上入手，设计了编码必须遵守的若干格式。包括跨电力线及通讯线、跨塘、跨垄/路、跨坎、跨沟/河、测房、测坟等等时，编码必须输入的格式。根据编码，道亨 GPS 接口软件SLGPS，就可以将外业测量数据转换为道亨 CAD能够读入的表单文件*.oog；这种方式，不利于客户作业的地方在于，野外测量人员要熟记大量的编码，或者测量时拿着编码表作业。 二 电力之星的作业方式 为了简化客户外业测量作业，节约客户内业出图时间，电力之星和道亨接口是这样设计的。 1．外业测量 以下是外业测量存储对话框图： 作业时，只需要在类型下拉框中选择点类型，根据点类型，选择标注跨越物或路河塘房等的类型，杆型，输入宽度、角度、量高等，存储，电力之星软件会将这些地物地质信息及属性，保存到测量文件中。这样，客户就不用记录繁琐的编码，直接通过选择的方式，就把地物地质及属性记录下来。 2．内业转换 野外测量的数据，传到 PC 机后，通过转换软件（如下图），转换为道亨CAD 的*.org 文件，就可以直接在道亨 CAD 中成平面图和断面图。省去了客户大量的时间。 下图是数据转换主界面，内业数据转换软件，有编辑、插入、删除等功能，以处理外业测量输入错误的情况。 数据转换主界面 选择测量文件(*.dhd)和新建成果文件后，直接点转换，外业测量数据就直接转换成道亨CAD 图形文件*.org， 在道亨CAD 中打开*.org，直接在道亨CAD中成平面图和断面图。 1 ．2 电力之星操作说明 下图是电力之星主界面 如图所示，电力之星野外实测，主要包括目标点存储、点放样、线放样、电力线勘测、塔基断面放样等，五大功能模块。 国内电力系统，电力设计的平...
