电力工程基础课程设计

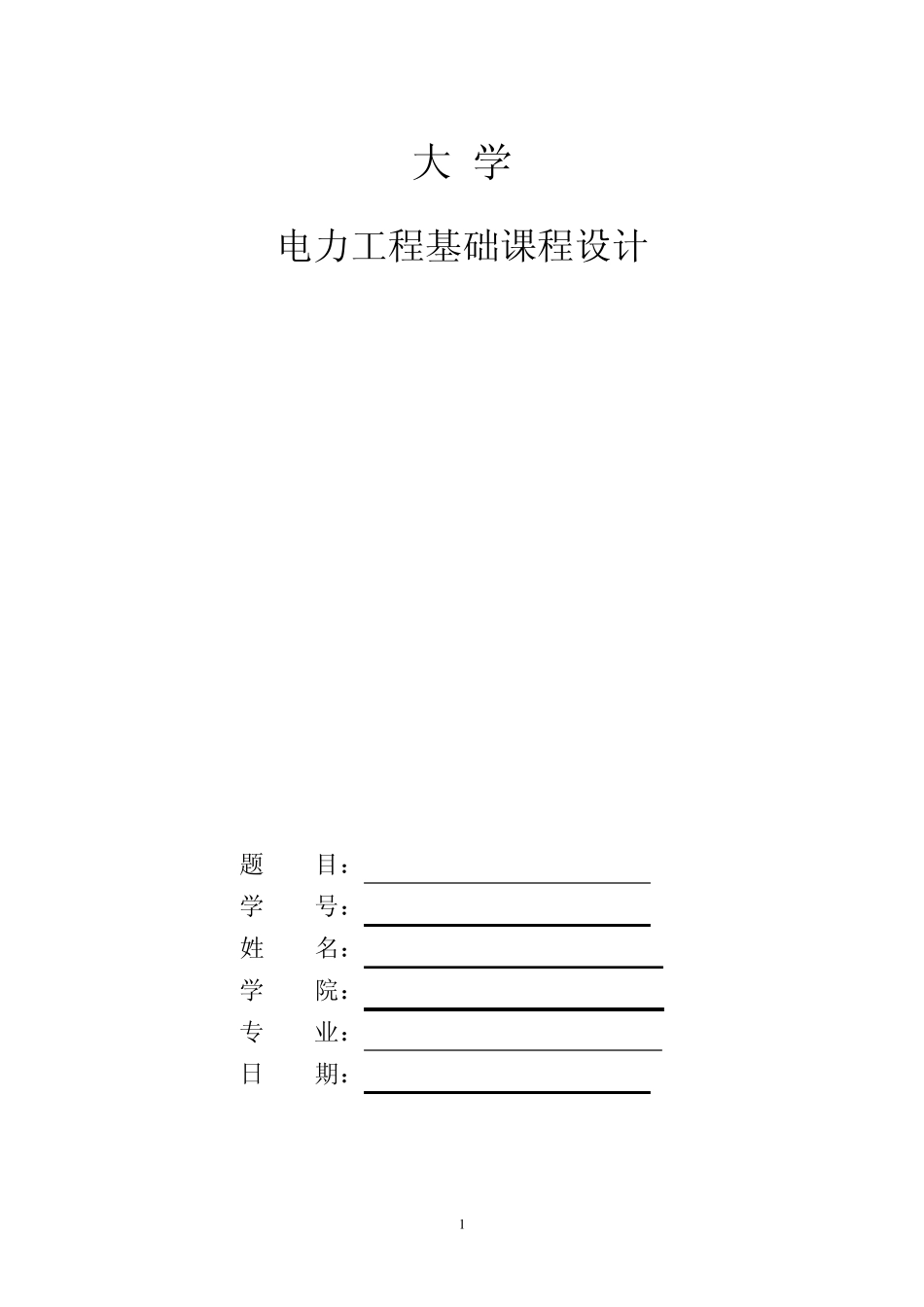

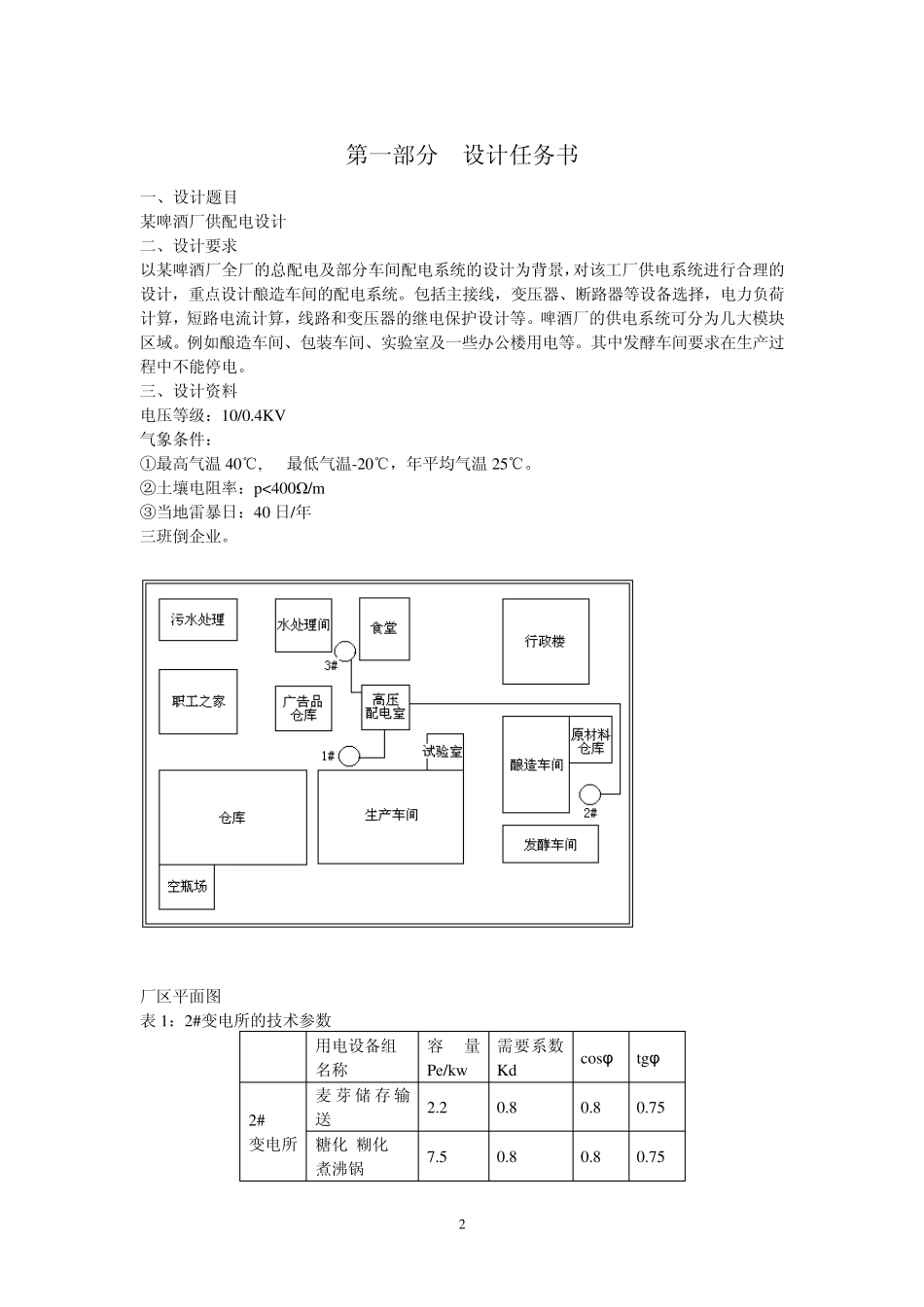

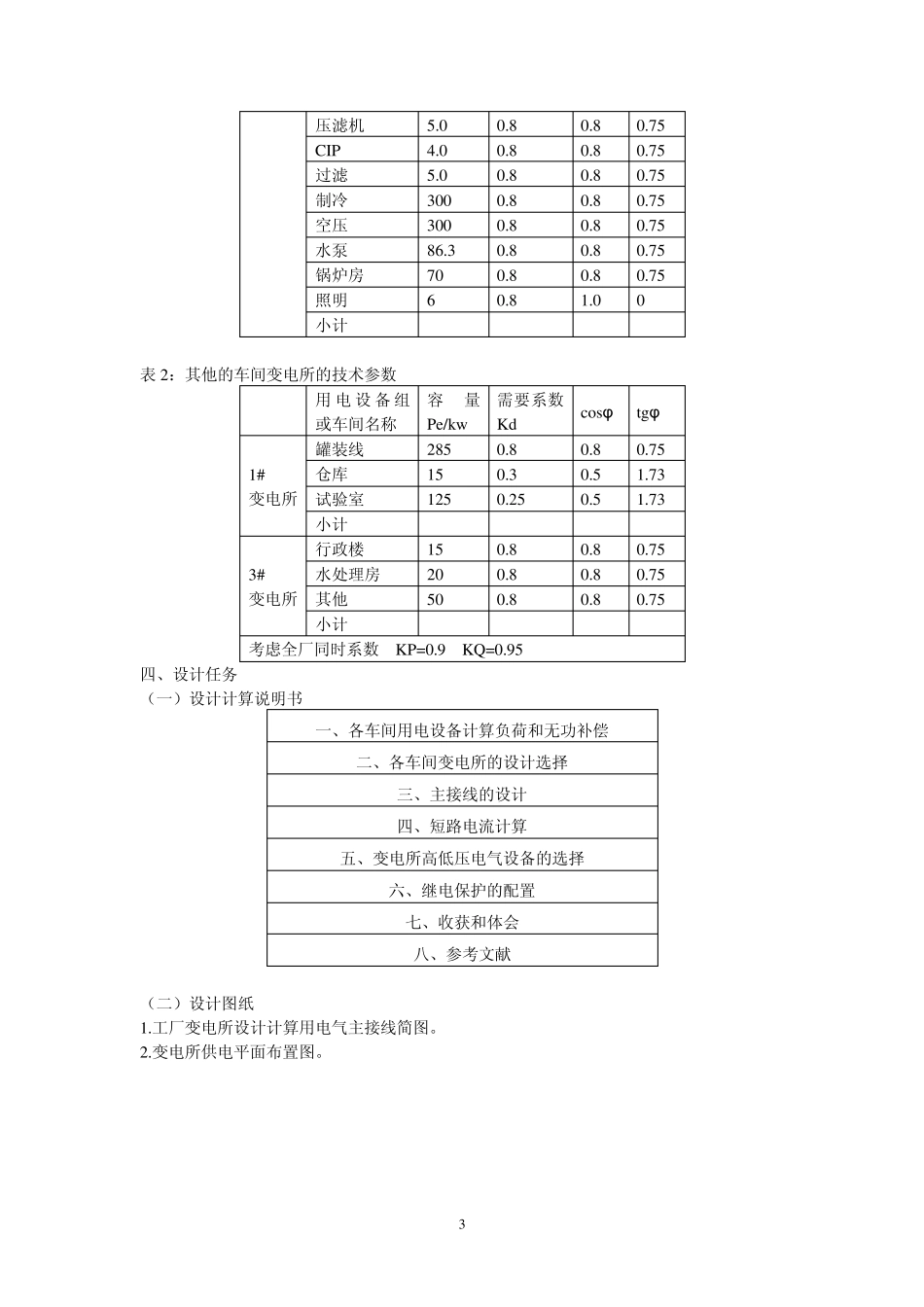

1 大 学 电力工程基础课程设计 题 目： 学 号： 姓 名： 学 院： 专 业： 日 期： 2 第一部分 设计任务书 一、设计题目 某啤酒厂供配电设计 二、设计要求 以某啤酒厂全厂的总配电及部分车间配电系统的设计为背景，对该工厂供电系统进行合理的设计，重点设计酿造车间的配电系统。包括主接线，变压器、断路器等设备选择，电力负荷计算，短路电流计算，线路和变压器的继电保护设计等。啤酒厂的供电系统可分为几大模块区域。例如酿造车间、包装车间、实验室及一些办公楼用电等。其中发酵车间要求在生产过程中不能停电。 三、设计资料 电压等级：10/0.4KV 气象条件： ①最高气温40℃, 最低气温-20℃，年平均气温25℃。 ②土壤电阻率：p<400Ω/m ③当地雷暴日：40 日/年 三班倒企业。 厂区平面图 表 1：2#变电所的技术参数 用电设备组 名称 容量Pe/kw 需要系数Kd cosφ tgφ 2# 变电所 麦 芽 储 存 输送 2.2 0.8 0.8 0.75 糖化 糊化 煮沸锅 7.5 0.8 0.8 0.75 3 压滤机 5.0 0.8 0.8 0.75 CIP 4.0 0.8 0.8 0.75 过滤 5.0 0.8 0.8 0.75 制冷 300 0.8 0.8 0.75 空压 300 0.8 0.8 0.75 水泵 86.3 0.8 0.8 0.75 锅炉房 70 0.8 0.8 0.75 照明 6 0.8 1.0 0 小计 表2：其他的车间变电所的技术参数 用电设备组或车间名称 容量Pe/kw 需要系数Kd cosφ tgφ 1# 变电所 罐装线 285 0.8 0.8 0.75 仓库 15 0.3 0.5 1.73 试验室 125 0.25 0.5 1.73 小计 3# 变电所 行政楼 15 0.8 0.8 0.75 水处理房 20 0.8 0.8 0.75 其他 50 0.8 0.8 0.75 小计 考虑全厂同时系数 KP=0.9 KQ=0.95 四、设计任务 （一）设计计算说明书 一、各车间用电设备计算负荷和无功补偿 二、各车间变电所的设计选择 三、主接线的设计 四、短路电流计算 五、变电所高低压电气设备的选择 六、继电保护的配置 七、收获和体会 八、参考文献 （二）设计图纸 1.工厂变电所设计计算用电气主接线简图。 2.变电所供电平面布置图。 4 第二部分 设计计划书 一、各车间计算负荷和无偿功率 (一)变电所2 #： 1.计算： (1)麦芽存储输送： 已知：Pe=2.2K w ，Kd=0.8，cosφ =0.8，tgφ =0.75 故： P=PeKd=2.2×0.8=1.76(KW) Q=Ptgφ =1.76×0.75=1.32(Kvar) S=2^2^QP=2.2(KVA) (2)糖化 糊化煮沸锅： 已知：Pe=7.5K w ，Kd=0....
