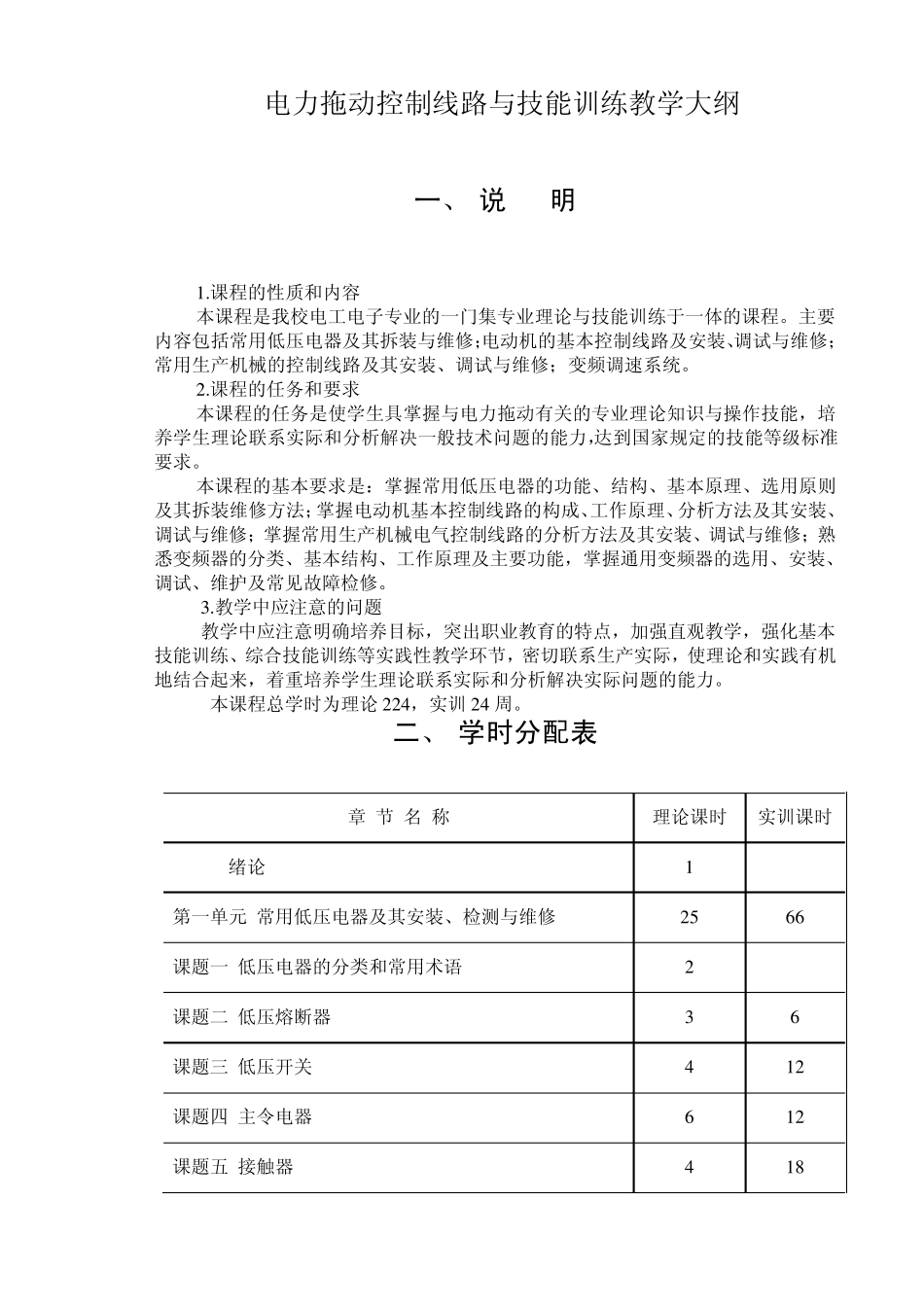

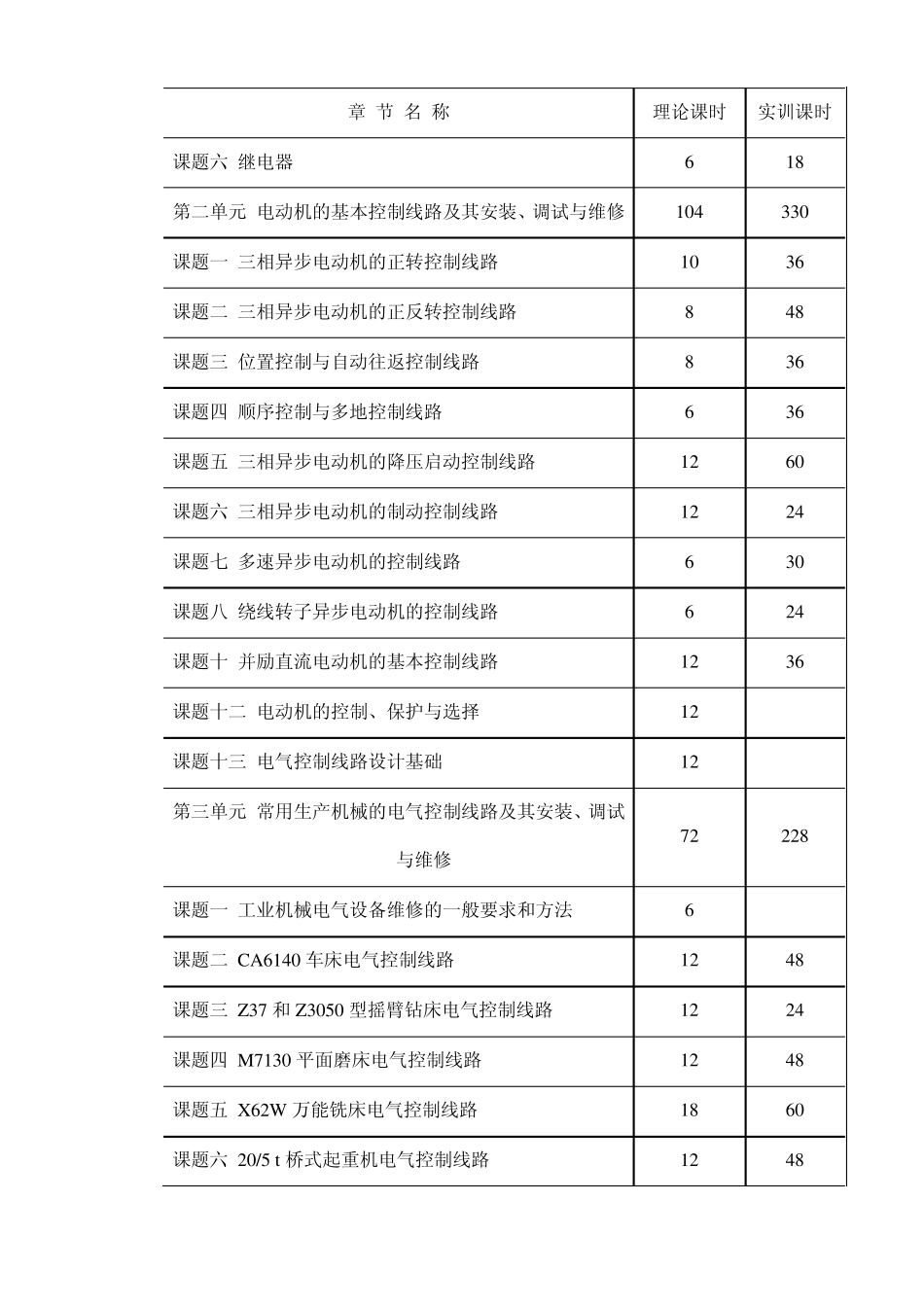

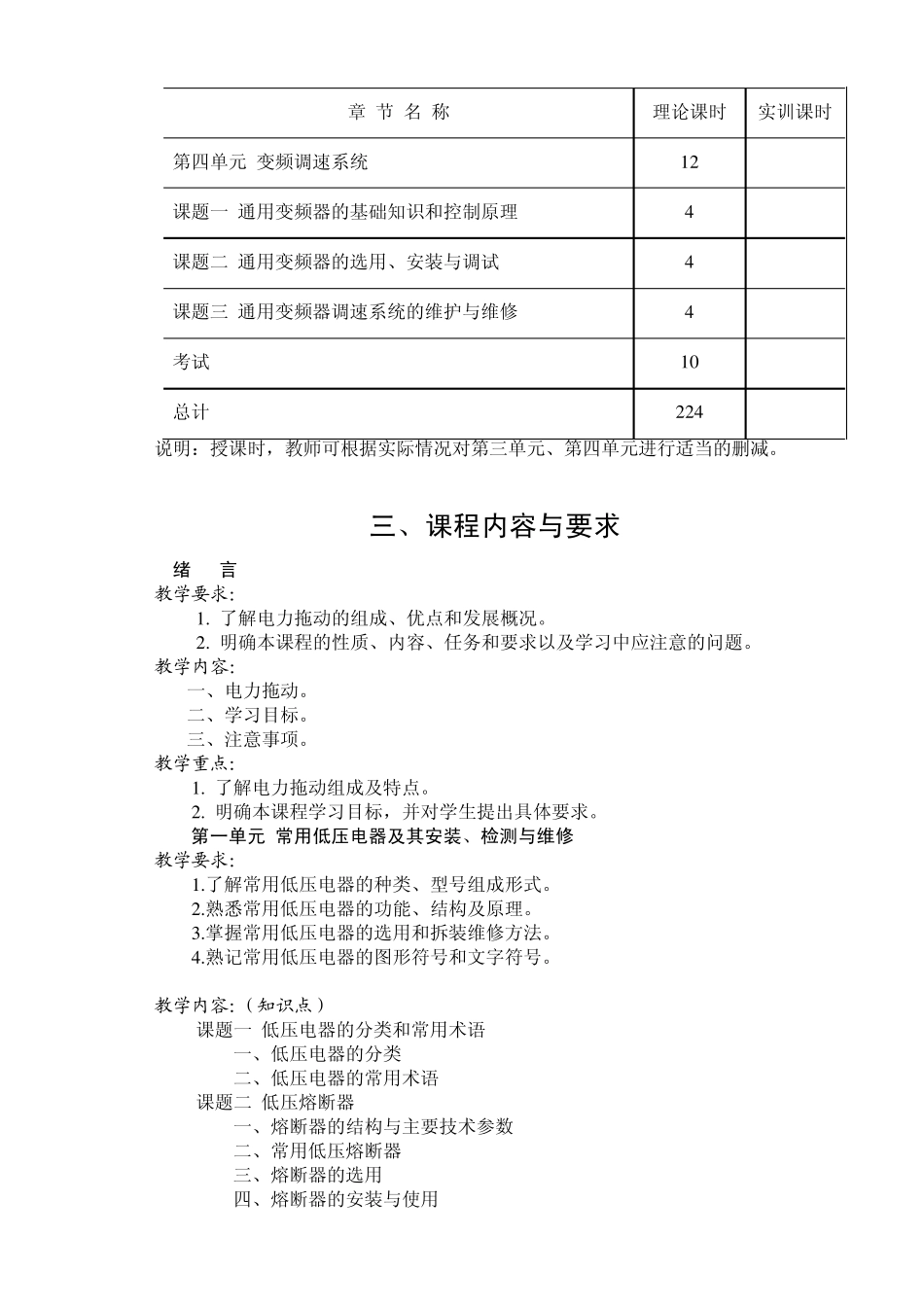

电力拖动控制线路与技能训练教学大纲 一、 说 明 1 .课程的性质和内容 本课程是我校电工电子专业的一门集专业理论与技能训练于一体的课程。主要内容包括常用低压电器及其拆装与维修；电动机的基本控制线路及安装、调试与维修；常用生产机械的控制线路及其安装、调试与维修；变频调速系统。 2 .课程的任务和要求 本课程的任务是使学生具掌握与电力拖动有关的专业理论知识与操作技能，培养学生理论联系实际和分析解决一般技术问题的能力，达到国家规定的技能等级标准要求。 本课程的基本要求是：掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法；掌握电动机基本控制线路的构成、工作原理、分析方法及其安装、调试与维修；掌握常用生产机械电气控制线路的分析方法及其安装、调试与维修；熟悉变频器的分类、基本结构、工作原理及主要功能，掌握通用变频器的选用、安装、调试、维护及常见故障检修。 3 .教学中应注意的问题 教学中应注意明确培养目标，突出职业教育的特点，加强直观教学，强化基本技能训练、综合技能训练等实践性教学环节，密切联系生产实际，使理论和实践有机地结合起来，着重培养学生理论联系实际和分析解决实际问题的能力。 本课程总学时为理论2 2 4 ，实训2 4 周。 二、 学时分配表 章 节 名 称 理论课时 实训课时 绪论 1 第一单元 常用低压电器及其安装、检测与维修 2 5 6 6 课题一 低压电器的分类和常用术语 2 课题二 低压熔断器 3 6 课题三 低压开关 4 1 2 课题四 主令电器 6 1 2 课题五 接触器 4 1 8 章 节 名 称 理论课时 实训课时 课题六 继电器 6 18 第二单元 电动机的基本控制线路及其安装、调试与维修 104 330 课题一 三相异步电动机的正转控制线路 10 36 课题二 三相异步电动机的正反转控制线路 8 48 课题三 位置控制与自动往返控制线路 8 36 课题四 顺序控制与多地控制线路 6 36 课题五 三相异步电动机的降压启动控制线路 12 60 课题六 三相异步电动机的制动控制线路 12 24 课题七 多速异步电动机的控制线路 6 30 课题八 绕线转子异步电动机的控制线路 6 24 课题十 并励直流电动机的基本控制线路 12 36 课题十二 电动机的控制、保护与选择 12 课题十三 电气控制线路设计基础 12 第三单元 常用生产机械的电气控制线路及其安装、调试与维修 72 228 课题一 工业机械电气设备维...
