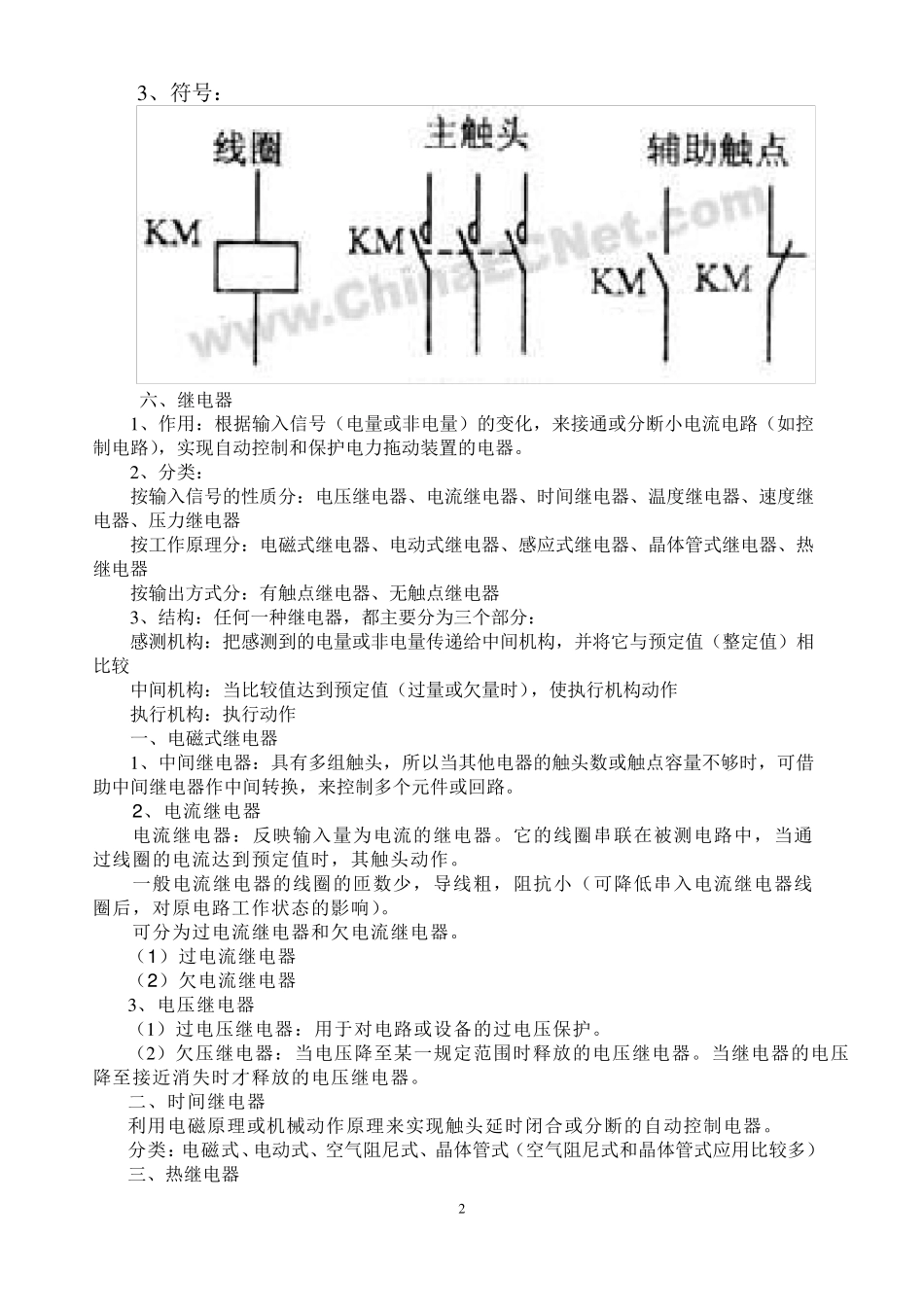

1 第一单元 低压电器 一、低压电器的分类和常用术语。 电力拖动；是指用电动机拖动生产机械的工作机构，使之运转的一种方法。 电力拖动系统由控制设备、电动机、传动机构、工作机构组成。 二、 低压熔断器 1、作用：短路保护 2、符号： 3、分类：RC1A 系列、RL1A 系列 4、选用：不频繁启动 IFUN=（1.5~2.5）IMN （IMN 为电机 IN ） 频繁启动 IFUN=（3~3.5）IMN 5、安装要求：低进高出（下进上出） 三、低压开关 1、用途：控制作用和保护作用 2、结构：电磁脱扣器、热脱扣器、欠压脱扣器 3、选用：断路器电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作峰值电流：I ≥KIST （K=1~7） 四、主令电器 1、按钮 分类：停止按钮、启动按钮、复合按钮 符号； 原理：按下：常闭先断开常开后闭合；松开：常开先断开常闭后闭合。 型号：LA10-3H 2、行程开关 结构：P37 符号： 原理：撞压：常闭先断开常开后闭合；分开：常开先断开常闭后闭合。 五、接触器 1、型号：CJT1-20 2、结构： 2 3 、符号： 六、继电器 1 、作用：根据输入信号（电量或非电量）的变化，来接通或分断小电流电路（如控制电路），实现自动控制和保护电力拖动装置的电器。 2 、分类： 按输入信号的性质分：电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器 按工作原理分：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器、热继电器 按输出方式分：有触点继电器、无触点继电器 3 、结构：任何一种继电器，都主要分为三个部分： 感测机构：把感测到的电量或非电量传递给中间机构，并将它与预定值（整定值）相比较 中间机构：当比较值达到预定值（过量或欠量时），使执行机构动作 执行机构：执行动作 一、电磁式继电器 1 、中间继电器：具有多组触头，所以当其他电器的触头数或触点容量不够时，可借助中间继电器作中间转换，来控制多个元件或回路。 2 、电流继电器 电流继电器：反映输入量为电流的继电器。它的线圈串联在被测电路中，当通过线圈的电流达到预定值时，其触头动作。 一般电流继电器的线圈的匝数少，导线粗，阻抗小（可降低串入电流继电器线圈后，对原电路工作状态的影响）。 可分为过电流继电器和欠电流继电器。 （1 ）过电流继电器 （2 ）欠电流继电器 3 、电压继电器 （1 ）过电压继电器：用于对电路或设备的过电压保护。 （2 ）欠压继电器：当电压降至某...
